订阅同坡屋面的画法
来源：网络收集 点击： 时间：2024-08-08【导读】：
之前很多人在问建筑里面同坡屋面的画法，尤其是在别墅当中广泛使用。现在我来帮助大家理解怎么画出同坡屋面。方法/步骤1/3分步阅读
3/3
首先大家要理解基本概念。在这个网址里面写的非常详细http://wenku.baidu.com/link?url=yUodHMSI6cnVB1TscGT9B9IjY0PkHokYgZvXa2RLwuQ_InMY8E006L_wXk744E8xx2NDVC4y3TdO4cOYNjQA-OOHvelzQgzcSgj0l2PjauC

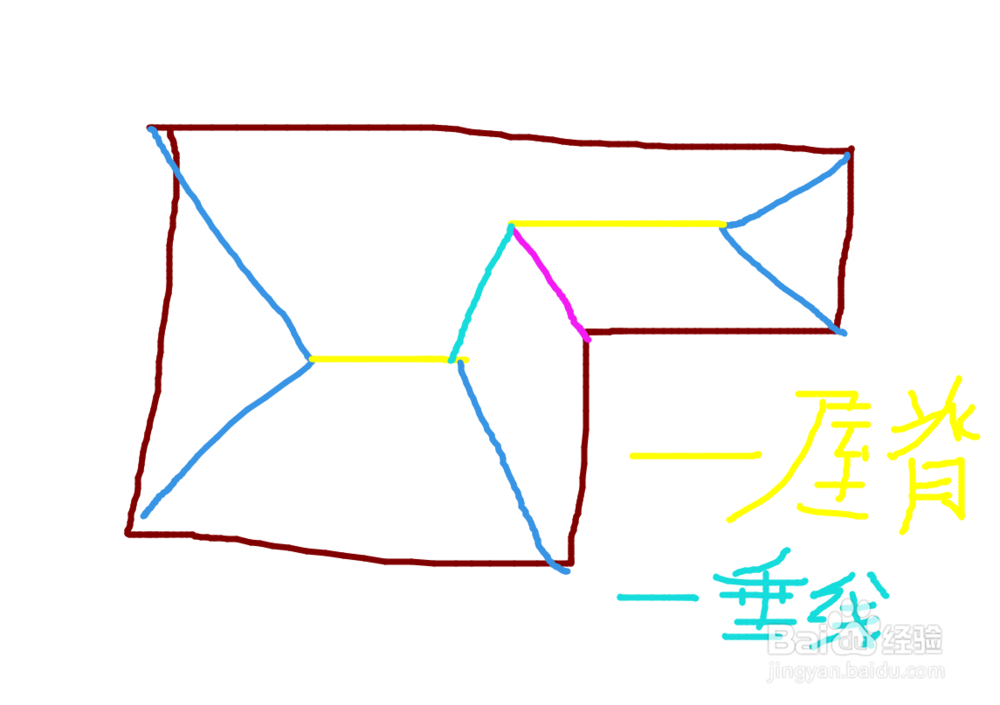

2/3然后大家要重点理解的是，每个交点均有三条交线。其中一条为屋脊线（水平或垂直），其余两条为斜背或天沟。我们在先数数图形边界有几条，从而确定屋脊线的条数。公式为2X+2=Y。X为屋脊线条数，Y为图形边界根数。6条边界线，那么屋脊线就为2根。

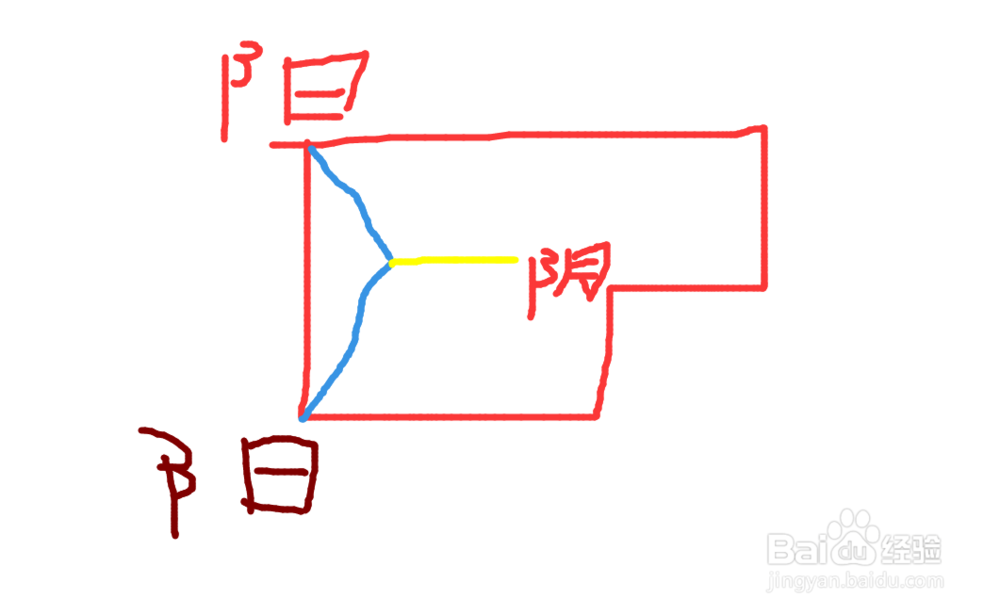

3/3相邻两阳角确定一条屋脊线，遇到阴角的天沟线时就做在交点做天沟线的垂线。
这样就做出同坡屋面了。
