订阅catia如何测量模型的体积
来源：网络收集 点击： 时间：2024-08-09【导读】：
今天遇到一个计算模型体积的问题，想到catia里好像有这个功能，这对于计算复杂模型的体积很有用。工作完毕将过程写出来，分享给大家。工具/原料more电脑，catia方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

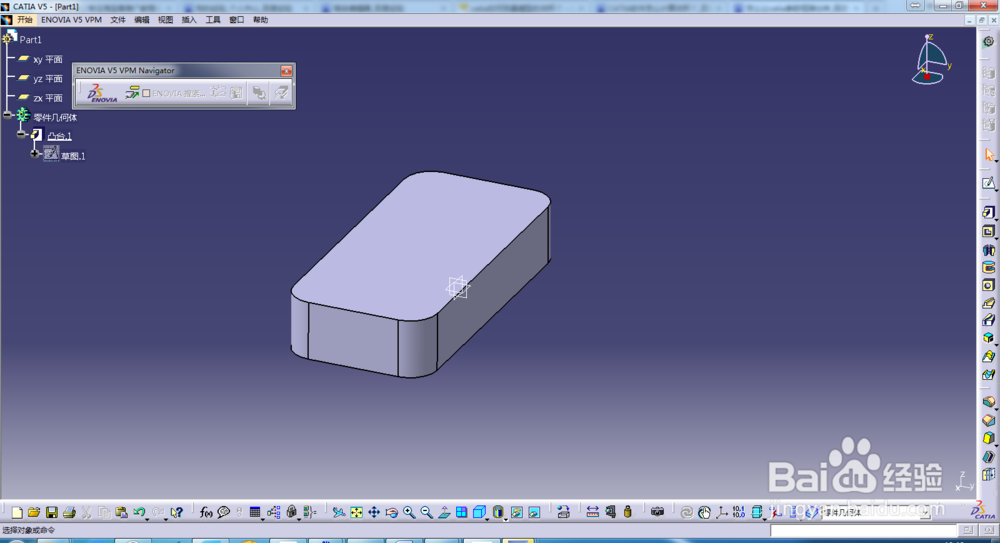

首先打开软件，然后选择【文件】-【打开】打开模型，或者打开软件后直接将模型文件拖到软件界面即可打开模型文件。当我双击模型文件时总是出错，不知是什么原因。

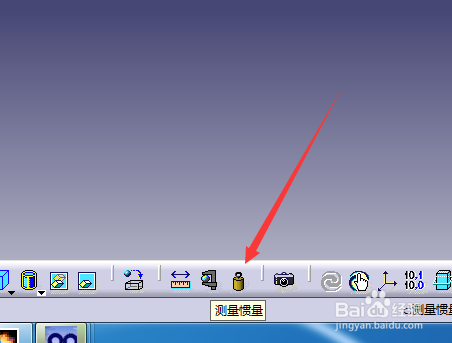

2/7找到测量工具中的【测量惯量】，点击打开。

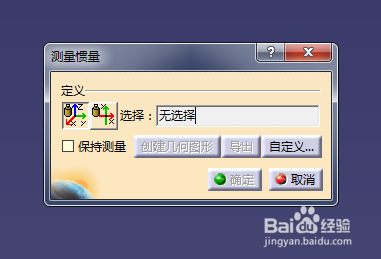

3/7点击后处弹出如下会话框，此时鼠标图形会变化，变为一个游标卡尺的图形，截图时自己就变没了。

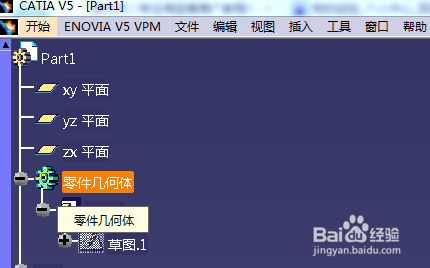

4/7此时点击特征树上的零件几何体，即可选择零件。

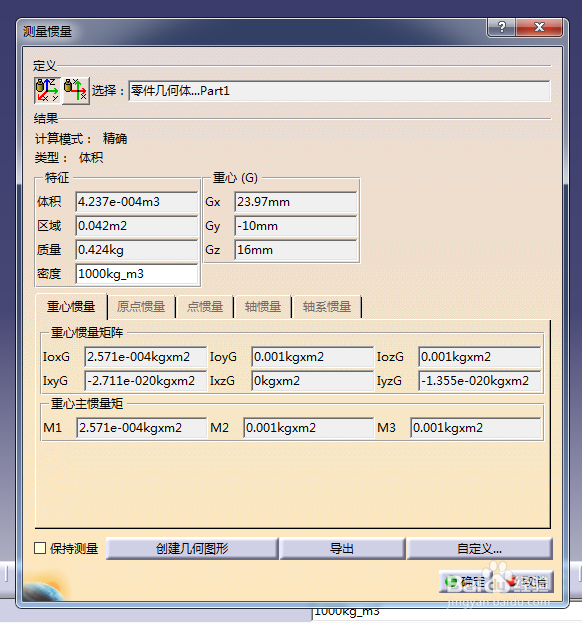

5/7此时刚才打开的【测量惯量】窗口会变化，将所有计算的数据显示出来，如图：

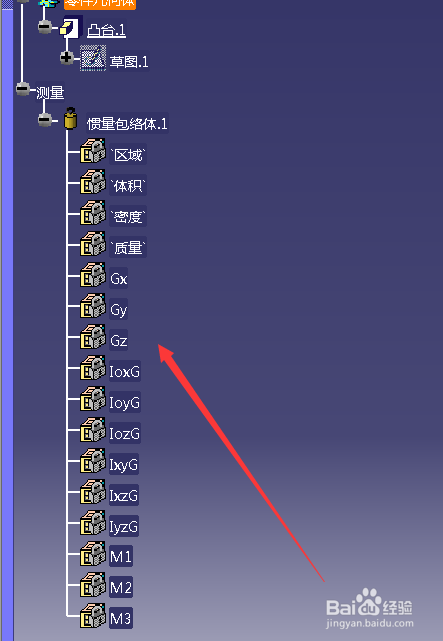

6/7同时特征树后会添加【测量】的部分。
7/7大家还有什么catia的小技巧请分享出来，共同进步哈！
