VB、C、C++、C#等文本编程语言，程序是由很多函数构成，其中函数分为：主函数和子函数；其中，主函数：即程序的入口函数，通常是有main字样的函数为主函数。程序执行的时候最先调用的是这个函数。子函数：即用户自定义的函数，其实可以写到主函数中，但是由于多处调用同样的代码，所以将重复部分程序做成子函数，使得代码的可读性增强。LabVIEW同样也提供这样的功能，只是LabVIEW将先运行的VI叫做主VI，主VI调用的子节点VI叫做子VI，这样使得LabVIEW程序易于调试和维护；工具/原料moreLabVIEW方法11/13分步阅读

打开LabVIEW，选择菜单-文件-新建（N）...;

2/13

选择新建-项目-项目，点击确定；

3/13

选择菜单-文件-保存，或者直接点击工具栏-保存；

4/13

从项目文件中选择-我的电脑-右击新建-VI，并命名Add.vi;

5/13

打开Add.vi前面板，放置2个数值输入控件（菜单-查看-控件选板-控件-新式-数值-数值输入控件），并命名为x和y。再放置1数值显示控件（菜单-查看-控件选板-控件-新式-数值-数值显示控件）。

6/13

切换到程序面板-菜单-查看-函数选板-函数-编程-数值-加，并安装下图将各个接线端子连接起来；

7/13

根据自己的需求（多少输入端子，多少输出端子），选择前面板右上角的子VI节点模式；

8/13

通过前面板菜单-查看-工具选板-将鼠标编程接线模式；

9/13

使用鼠标依次选择接线端，然后再选择接线端将要对应的控件；

10/13

双击程序框图或者前面板VI图标既可以打开“图标编辑器”；

11/13

1）一个像素一个像素地绘制和擦除；2）绘制直线。使用限制绘制水平，垂直和对角线；3）从图标象素选取前景色；4）用前景色填充封闭区域；5）使用前景色绘制矩形框；6）使用前景色绘制矩形框并用背景色填充；7）使用前景色绘制椭圆框；8）使用前景色绘制椭圆框并用背景色填充；9）擦除像素点；10）输入文本注释；11)选择一定区域的内容，并可以拖动位置；12）拖动重新布置位置；13）水平翻转；14）顺时针翻转；15）显示当前前景色和背景色；

12/13

此处1）选择菜单-编辑-清除用户图层；2）从工具栏选择绘制矩形框；3）在第一行文本框输入Add；4）生成VIlog图；

13/13

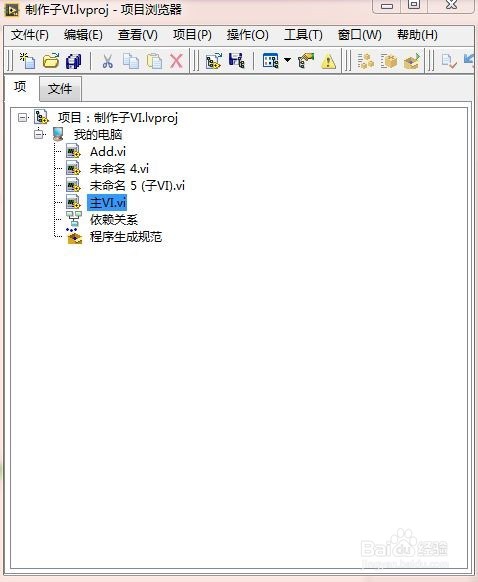

采用同样的方法创建主VI，然后1)打开主VI程序框图-菜单-函数-选择VI...；2)在弹出的对话框中选择之前制作的子VI；3）创建子VI各个输入控件和显示控件；运行主VI；

方法21/5

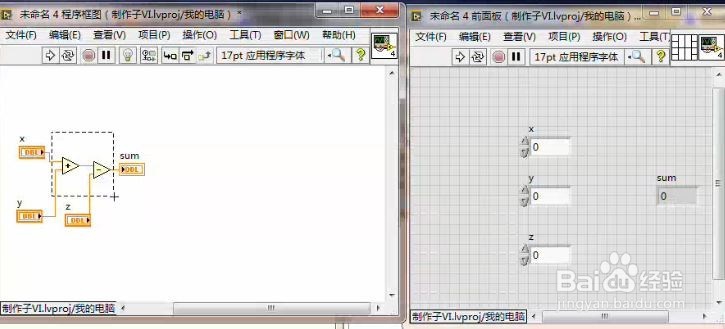

针对某个VI中重复出现的相同程序，我们可以使用鼠标选择需要制作成VI部分；

2/5

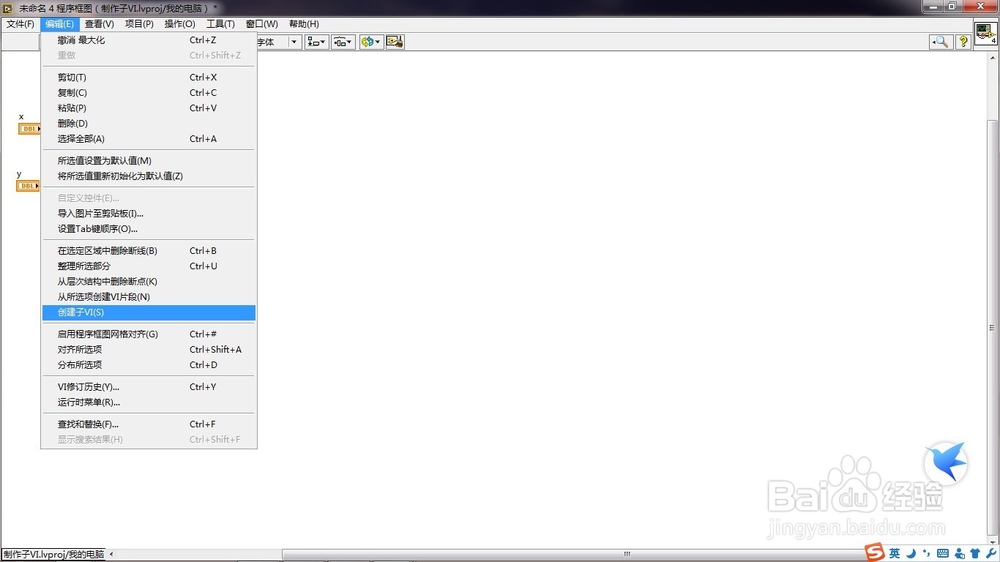

切换到程序面板-菜单-编辑-创建子VI；

3/5

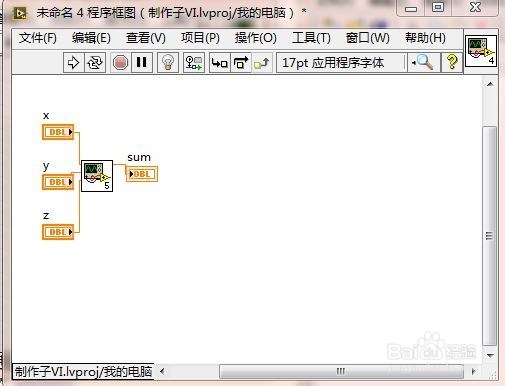

此时即可生成子vi，不需要像方法1那样，手动在前面板依次连接各个控件和节点端；

4/5

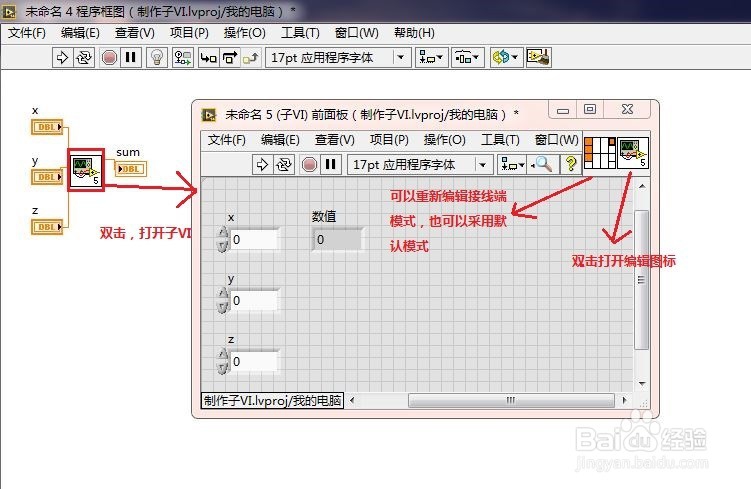

双击打开子VI，进行编辑图标和保存，这些方法和方法1一致；

5/5

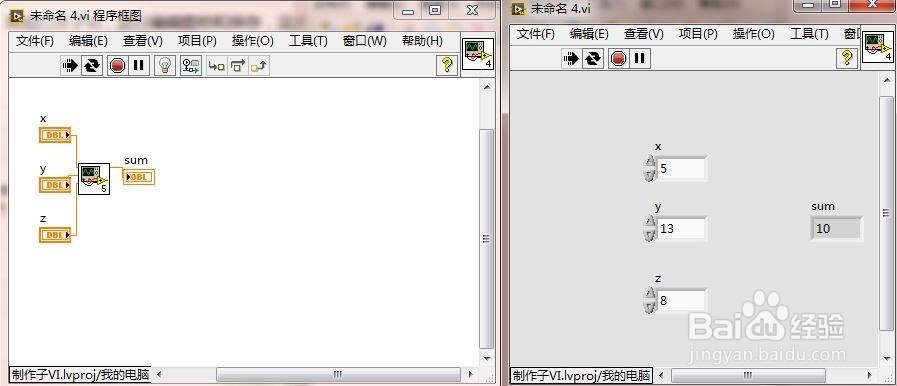

运行VI；

注意事项

注意子VI的输入输出控件的数据类型
