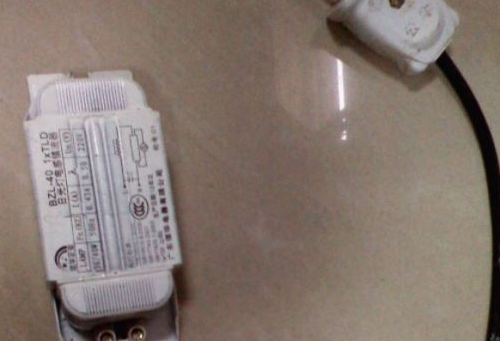

1、首先将灯管两端接线接好，将电源插头的火线（红色线）接入镇流器的一个接线端子。如图所示

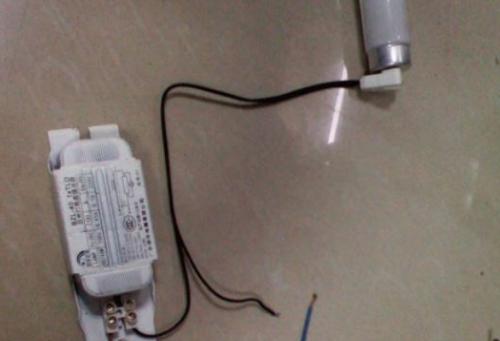

2、将灯管的A端（我们分别记灯管两端为为A端和B端）的一根线接入镇流器另一个接线端子。如图所示

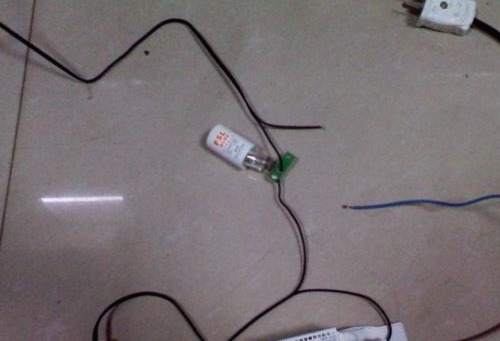

3、将A端的另一根线和B端的一根线分别接入启辉器的两端。如图所示

4、B端的另一根线和插头的零线（蓝色线）接到一起，并用绝缘胶带粘住。如图所示

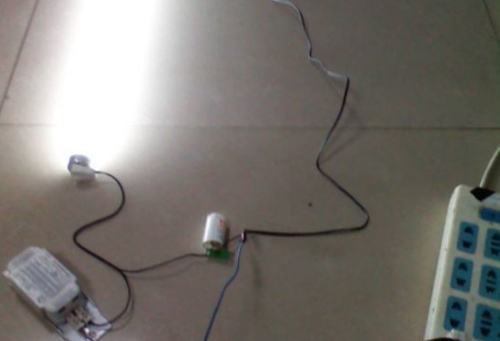

5、这时接线即完成，将插头接入电源并打开开关灯管就亮了。如图所示

扩展资料：

原理：

将交流电整流后再进行高频振荡，改由高频高压加在日光灯两端，由于该高频振荡电路连接负载的能力较差，当日光灯被高压电点亮后，高频电压的电压自动降低（约维持在一百多伏特）。

好处：

1、节电，可避免普通镇流器的电能损耗。（而高频振荡器的耗电很少）。

2、保护眼睁。改由高频电压供电后，日光灯的闪烁现象不会被眼睁察觉，因而眼睁就不易疲劳。
