订阅使用CAD绘制电容式传声器图形符号
来源：网络收集 点击： 时间：2024-02-23【导读】：
介绍使用CAD绘制电容式传声器图形符号的具体步骤。品牌型号：联想台式系统版本：Windows7软件版本：CAD2017方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
CAD制图电容式传声器

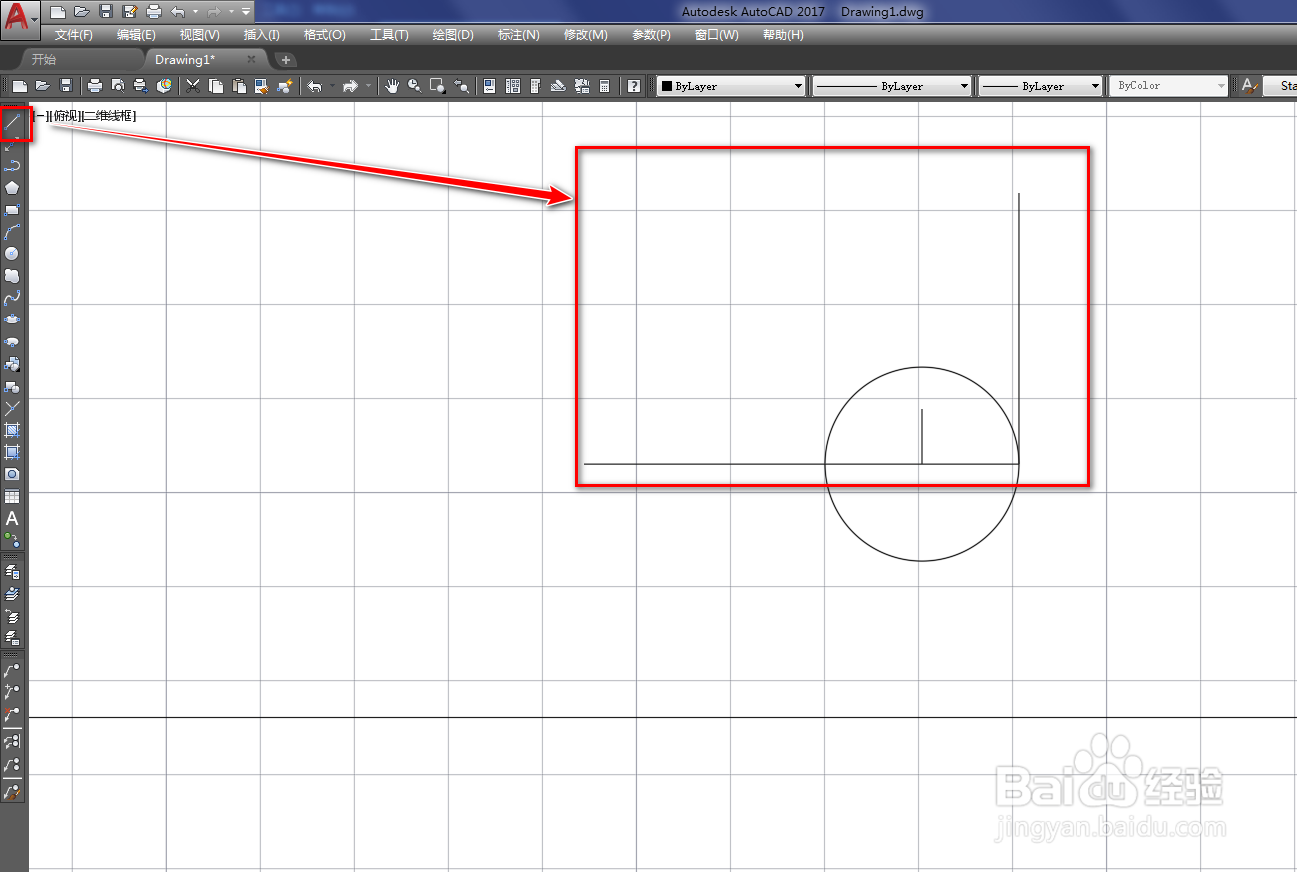

打开CAD，使用圆工具在作图区绘制一个圆，如下图。

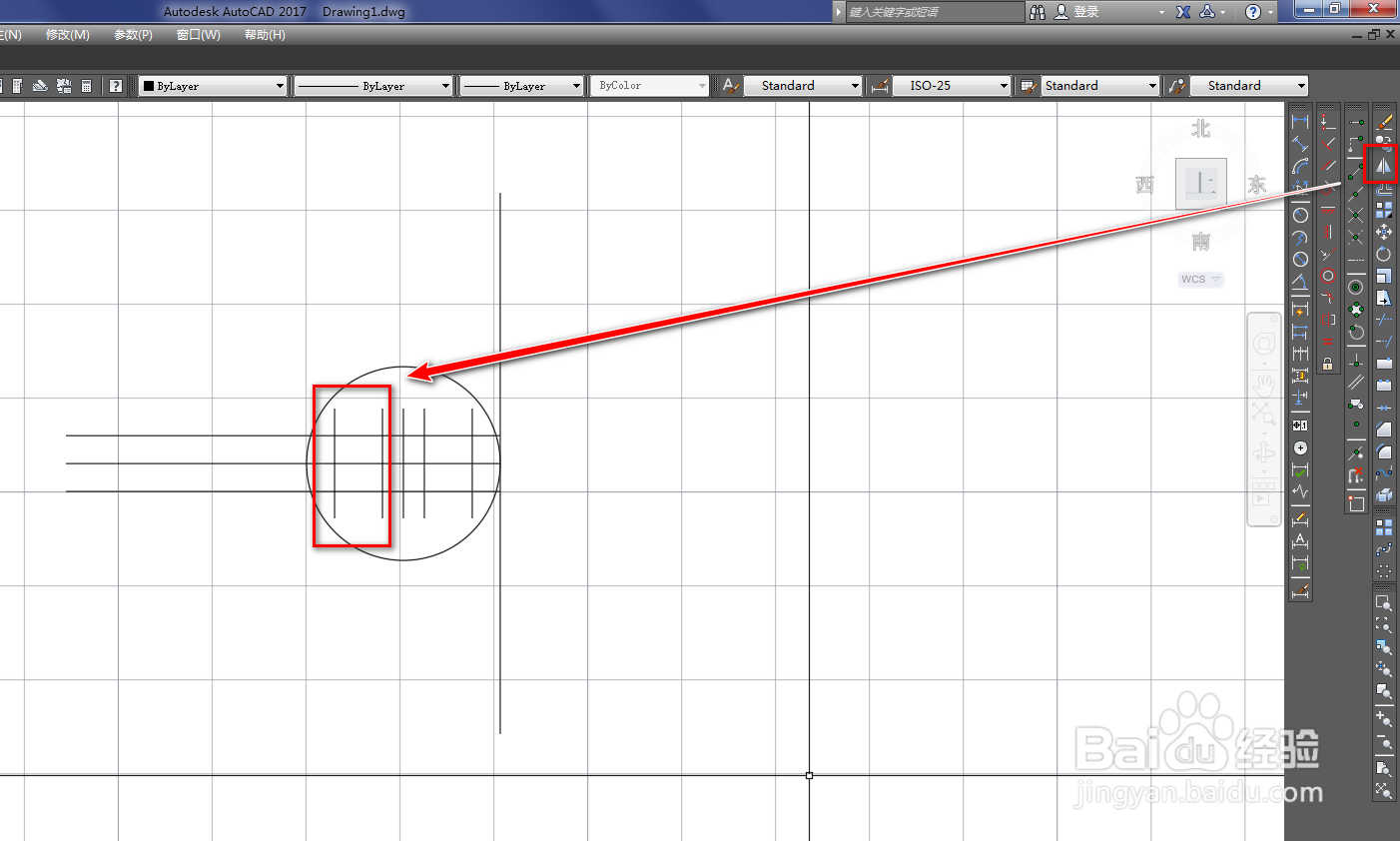

2/7使用直线工具，绘制三条线段，如下图。

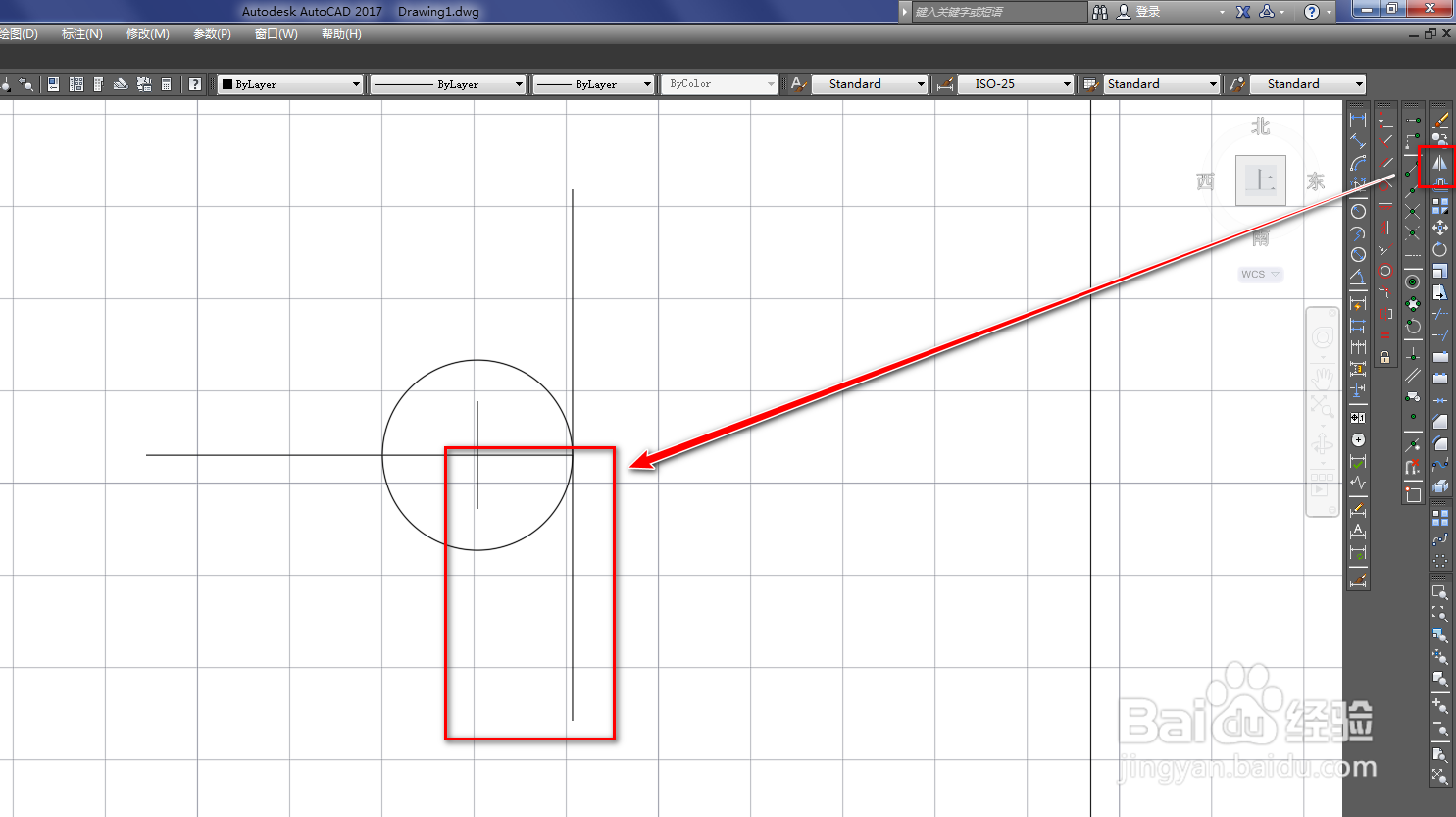

3/7使用镜像工具，将两条竖线镜像到横线的下方，如下图。

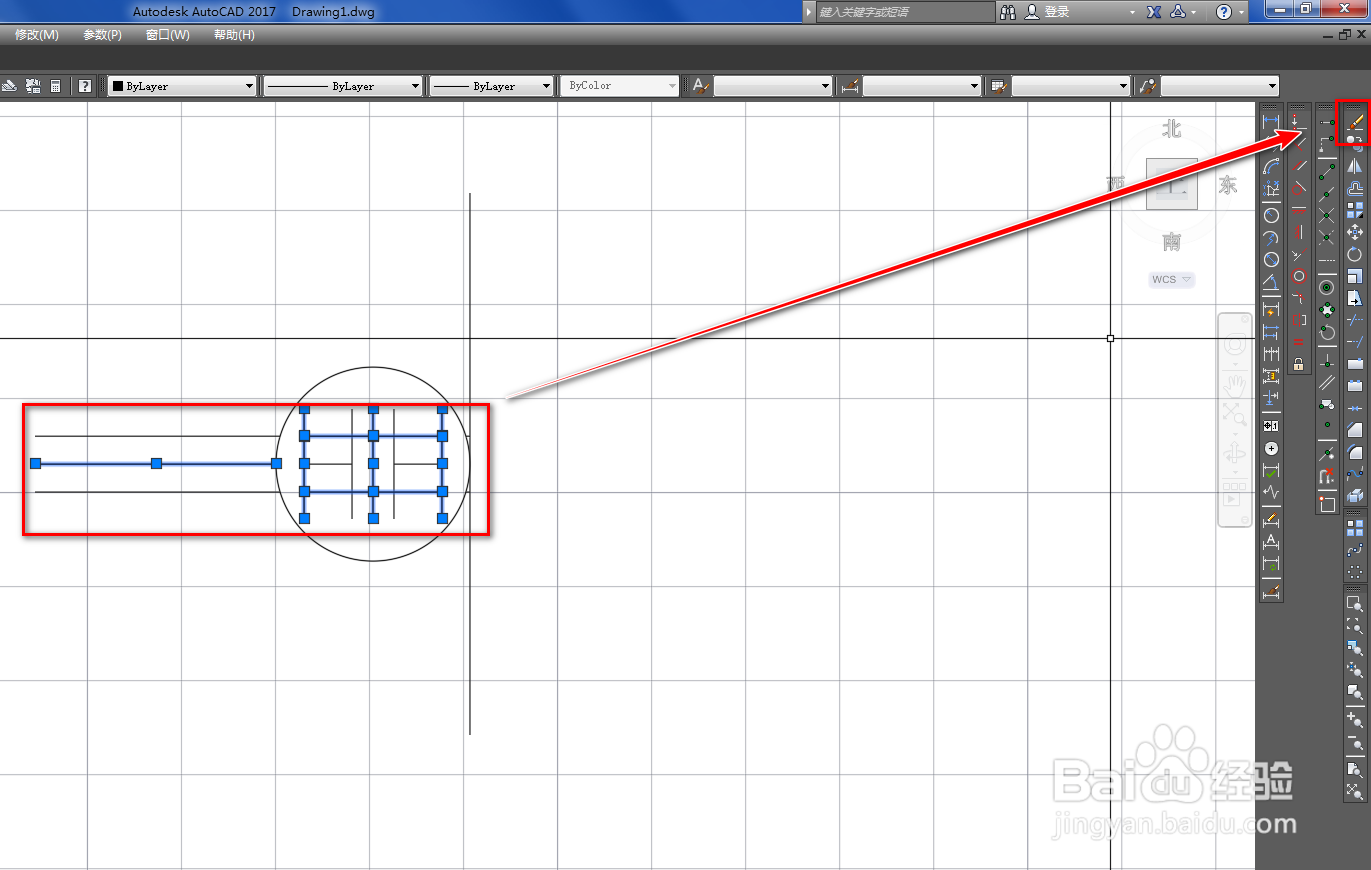

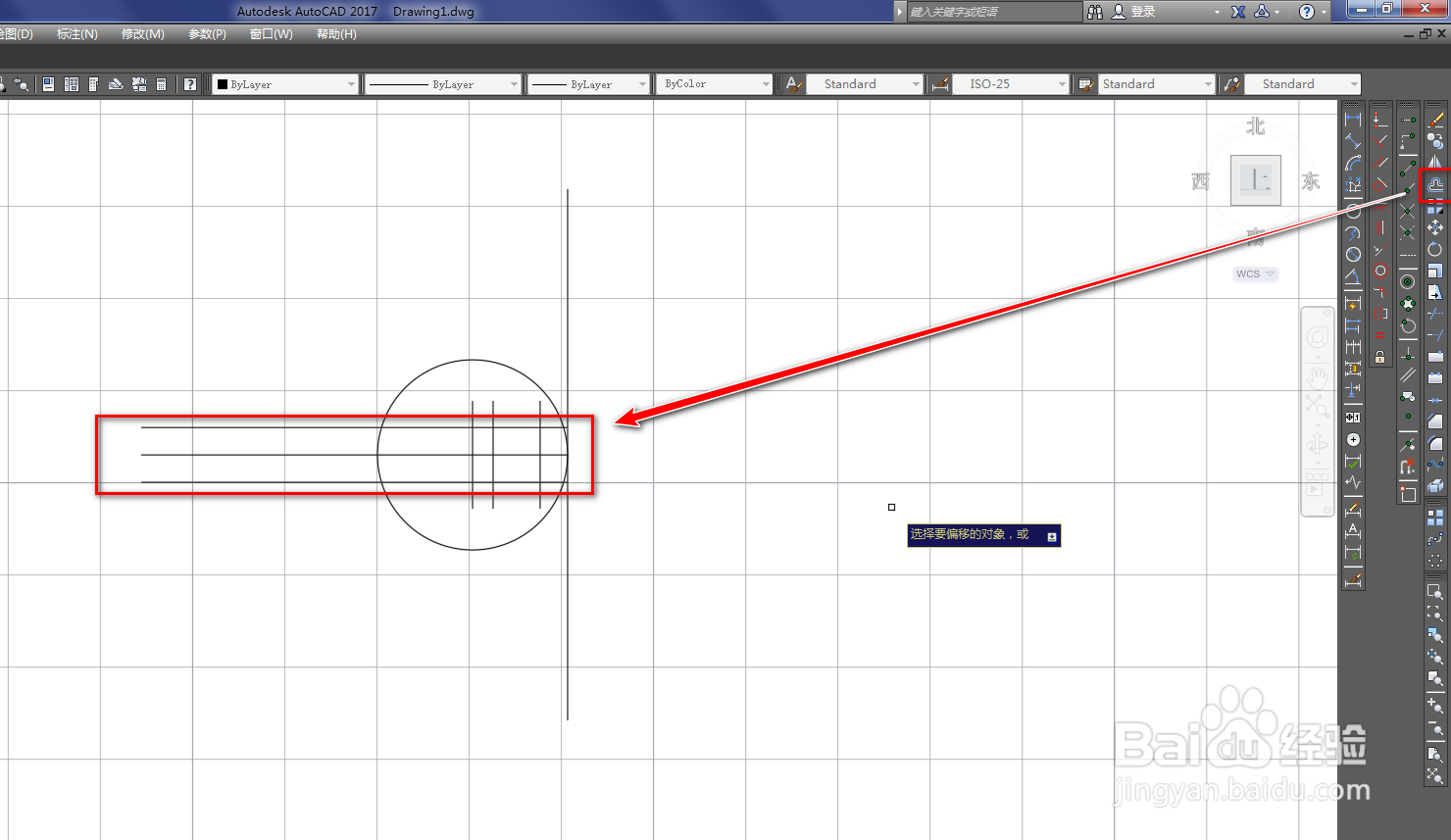

4/7使用偏移工具，将竖线和横线分别做偏移，如下图。
5/7使用镜像工具，将偏移的竖线镜像到左侧，如下图。

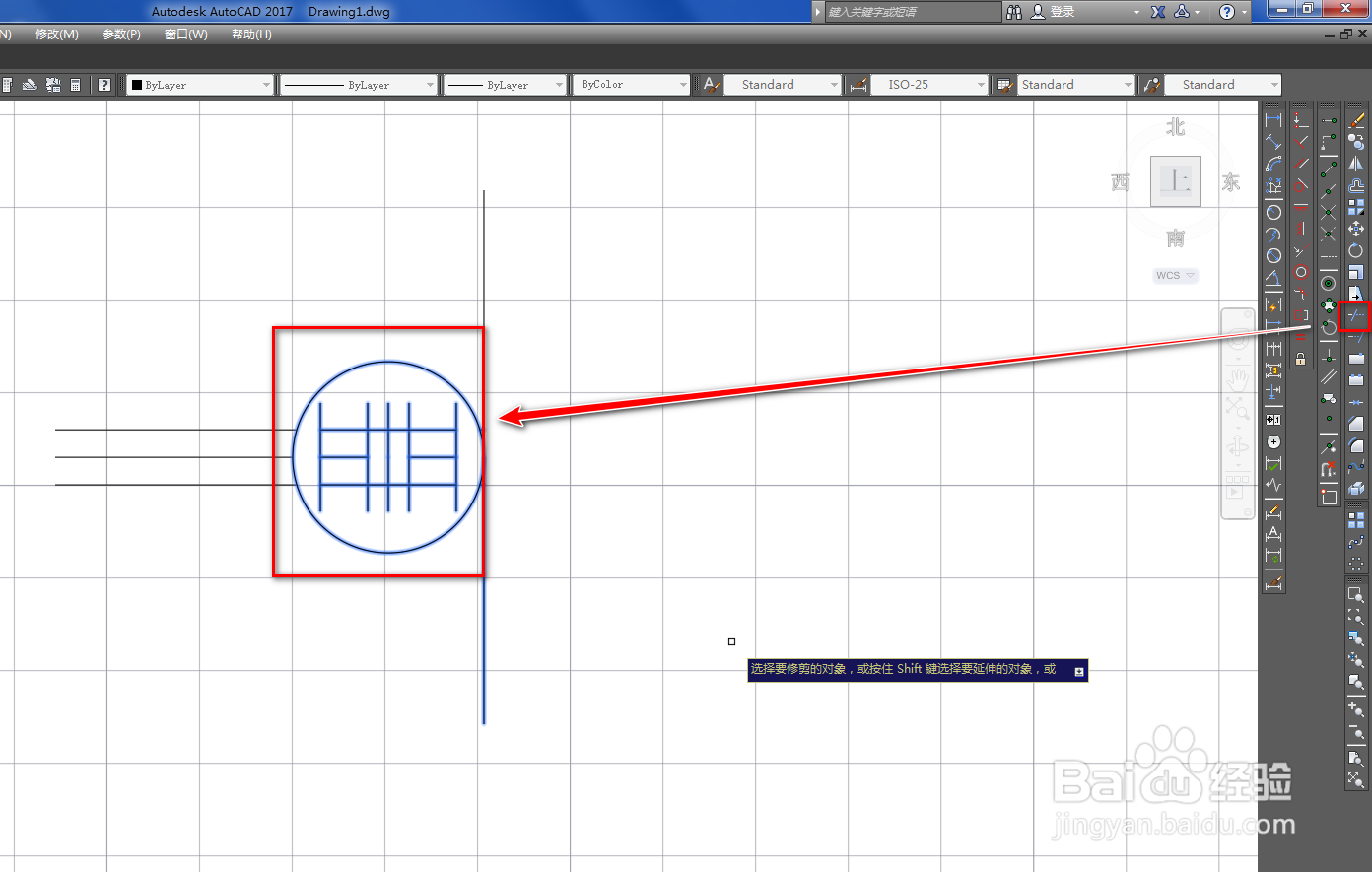

6/7使用修剪工具，将多余的线段修剪掉，如下图。

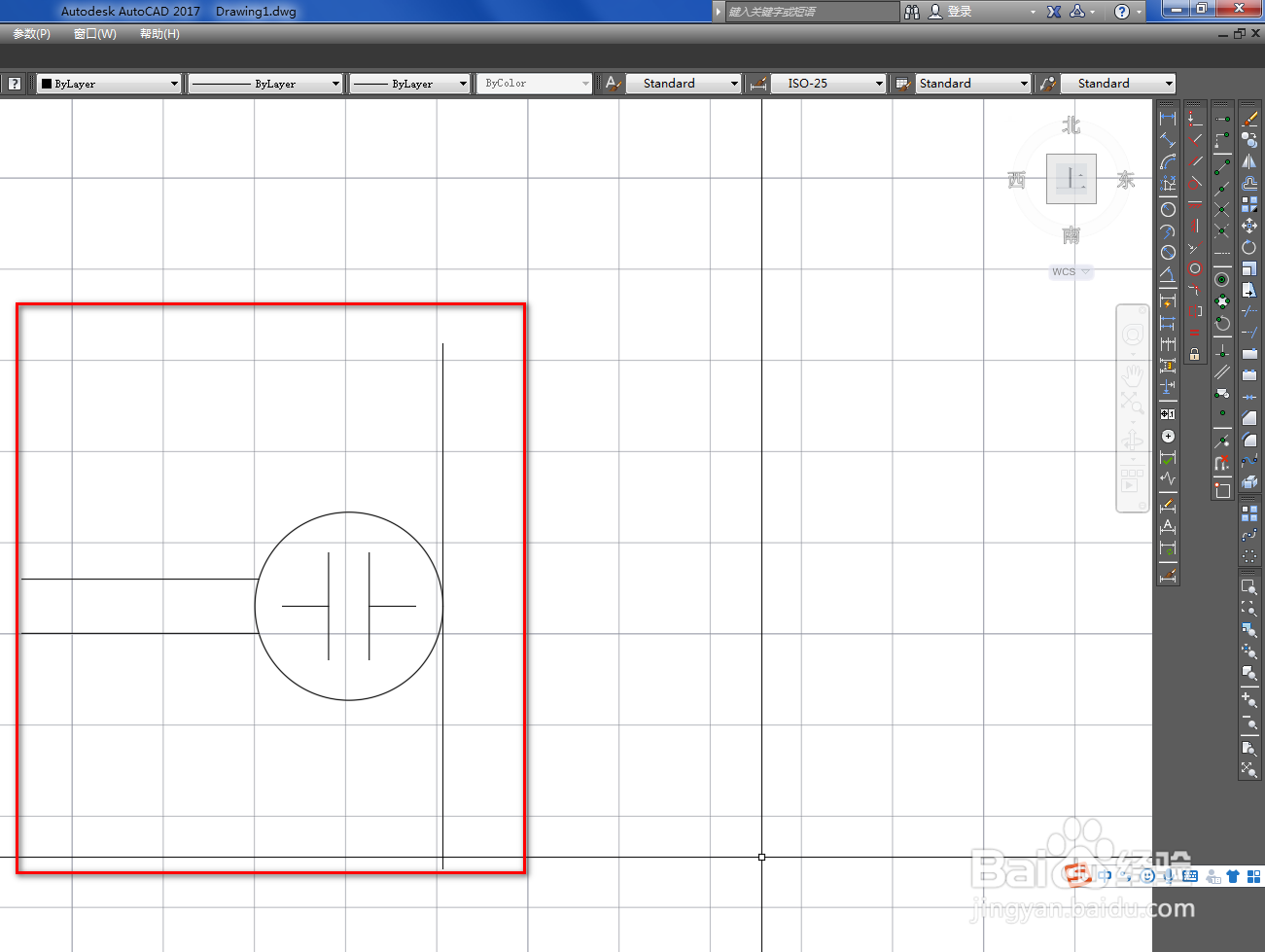

7/7选中多余的线段，使用删除工具将其删除，就得到了需要的电容式传声器图形符号，如下图。
