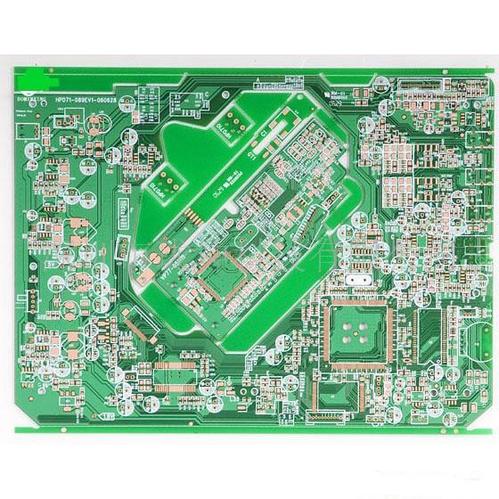

一台性能优良的仪器，除选择高质量的元器件，合理的电路外，印刷线路板的元件布局和电气连线方向的正确结构设计是决定仪器能否可靠工作的一个关键问题，对同一种元件和参数的电路，由于元件布局设计和电气连线方向的不同会产生不同的结果，其结果可能存在很大的差异。步骤/方法1/6分步阅读印刷电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决。即，让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去，在特殊情况下如何电路很复杂，为简化设计也允许用导线跨接，解决交叉电路问题。2/6电阻、二极管、管状电容器等元件有“立式”，“卧式”两种安装方式。立式指的是元件体垂直于电路板安装、焊接，其优点是节省空间，卧式指的是元件体平行并紧贴于电路板安装，焊接，其优点是元件安装的机械强度较好。这两种不同的安装元件，印刷电路板上的元件孔距是不一样的。3/6同一级电路的接地点应尽量靠近，并且本级电路的电源滤波电容也应接在该级接地点上。特别是本级晶体管基极、发射极的接地点不能离得太远，否则因两个接地点间的铜箔太长会引起干扰与自激，采用这样“一点接地法”的电路，工作较稳定，不易自激。 4/6总地线必须严格按高频－中频－低频一级级地按弱电到强电的顺序排列原则，切不可随便翻来复去乱接，级与级间宁肯可接线长点，也要遵守这一规定。特别是变频头、再生头、调频头的接地线安排要求更为严格，如有不当就会产生自激以致无法工作。调频头等高频电路常采用大面积包围式地线，以保证有良好的屏蔽效果。5/6强电流引线（公共地线，功放电源引线等）应尽可能宽些，以降低布线电阻及其电压降，可减小寄生耦合而产生的自激。 6/6阻抗高的走线尽量短，阻抗低的走线可长一些，因为阻抗高的走线容易发笛和吸收信号，引起电路不稳定。电源线、地线、无反馈元件的基极走线、发射极引线等均属低阻抗走线，射极跟随器的基极走线、收录机两个声道的地线必须分开，各自成一路，一直到功效末端再合起来，如两路地线连来连去，极易产生串音，使分离度下降。印刷电路板
