在建筑行业行业中绘制施工图纸时都需要工程图纸的图框，常见的工程图纸图框有A0--A4，我们可以先画好图纸的图框保存等到用的时候直接粘贴过去就可以梁，下面来看怎么绘制工程图纸的图框。工具/原料moreCAD 图框绘制1/4分步阅读

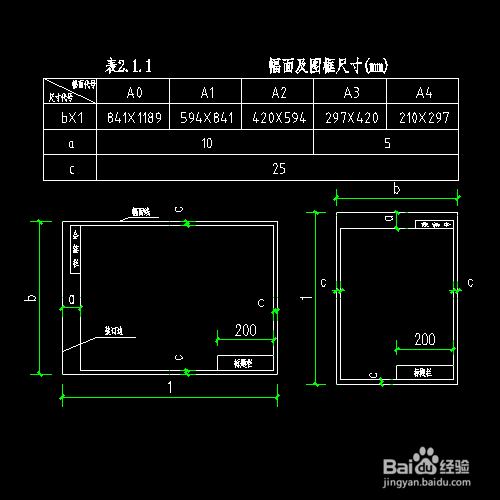

下方是《房屋建筑制图统一标准》，我们所绘制的图框就根据房屋建筑制图统一标准来绘制，我们以A4图纸尺寸为例来绘制。

2/4

首先我们来绘制图框的幅面边线，绘图比例我们以1单位=1mm来绘制；

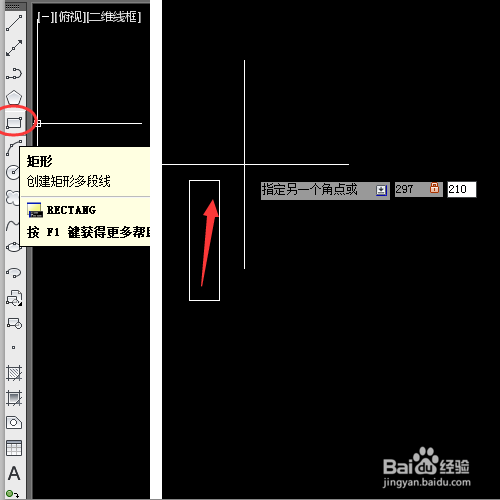

在打开的CAD软件中我们用矩形绘图工具来绘制，一个297×210的矩形。

3/4

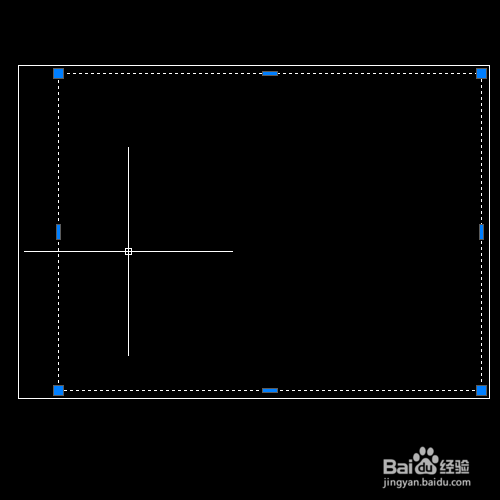

然后我们使用偏移工具，在矩形框内偏移，来绘制图框的框线，根据《房屋建筑制图统一标准》A3/A4的图框框线（c）距离边距5mm，那么我们的偏移距离也设置5。然后偏移。

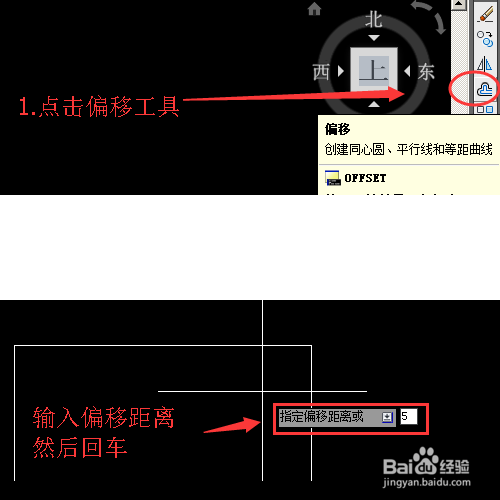

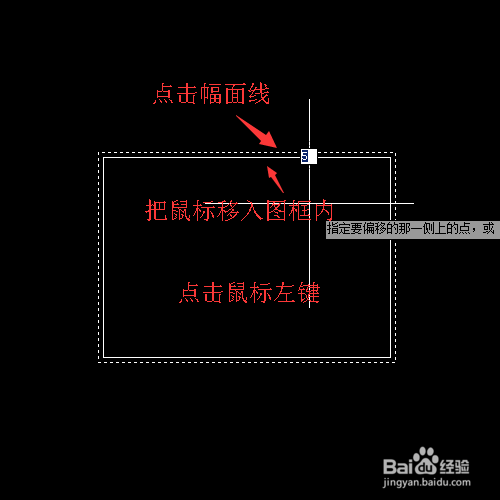

偏移操作：1.点击修改栏偏移2.然后输入偏移距离3.点击图框4.在图框内侧点击5.点击右键取消偏移命令。

4/4

然后我们绘制a边，根据《房屋建筑制图统一标准》所有的图框框线a的距离是25mm，由于刚才我们已经绘偏移来5，现在我们只用在移动20mm就可以来。

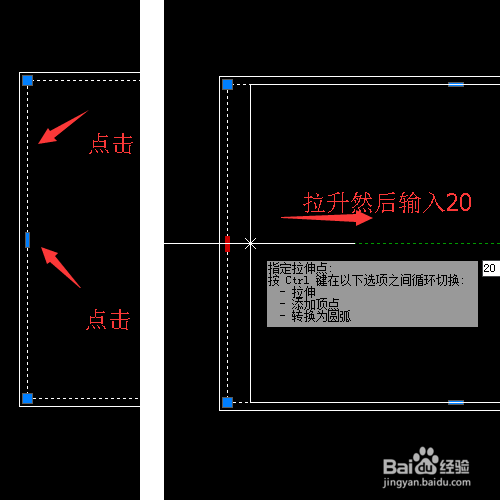

操作步骤：1.点击内侧图框2.选择左侧中间点3.向右拉然后输入20然后回车。

标题栏绘制1/5

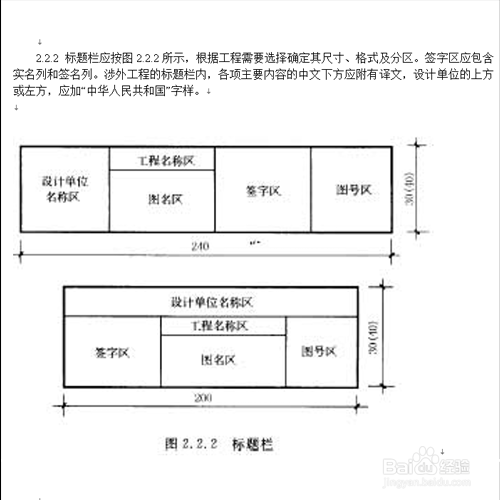

根据《房屋建筑制图统一标准》的规定，标题栏按照规范所示根据工程需要来确定尺寸，划分区域。我们以第二种为例来绘制标题栏。

2/5

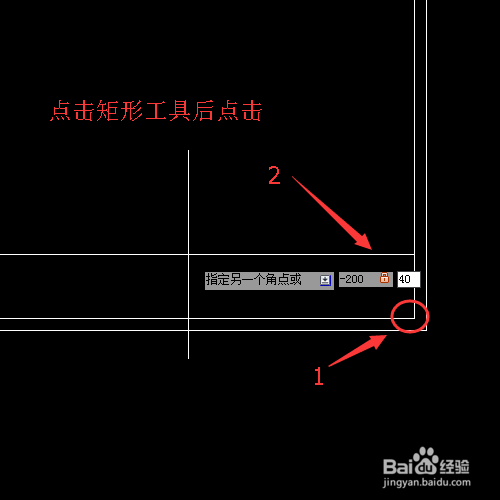

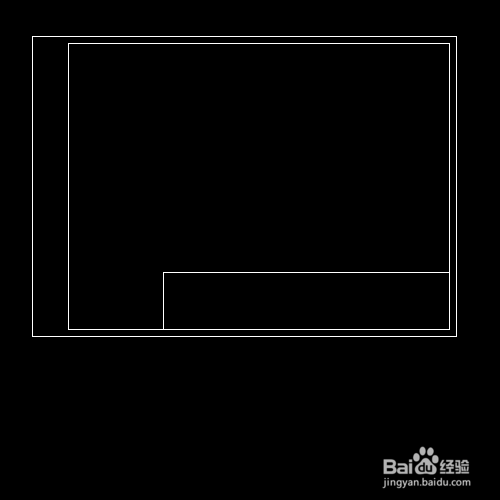

我们用矩形工具绘制标题栏的外框，点击矩形工具然后再点击图框右下角的点，点击后输入-200,40然后回车确定。

3/5

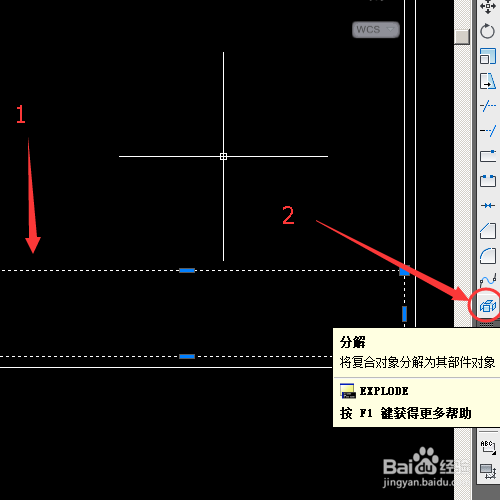

绘制内框，首先我们分解刚才的标题栏，然后用偏移分别偏移标题栏，可以根据自己工程的需要来制定其尺寸、格式及分区。

4/5

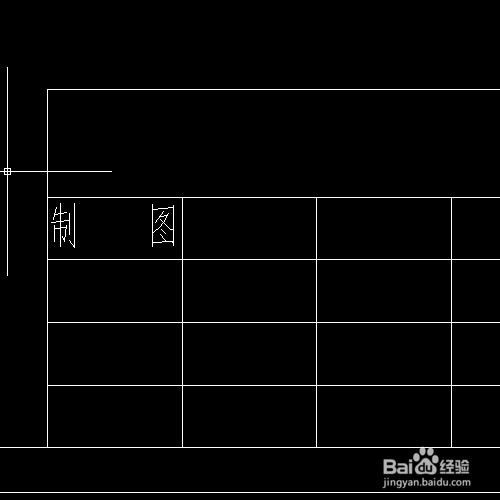

在标题栏内输入文字，我们用文字工具在标题栏中输入文字，字高根据标题栏的高度来设置。

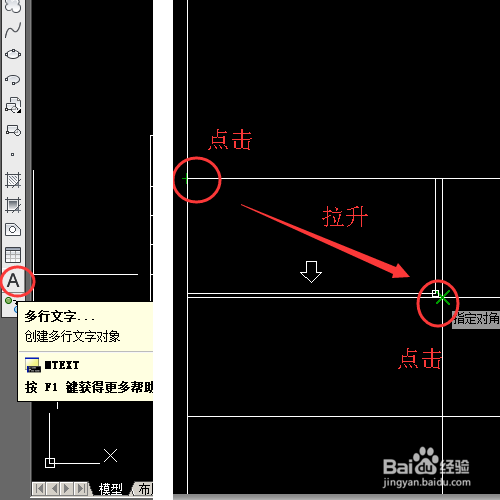

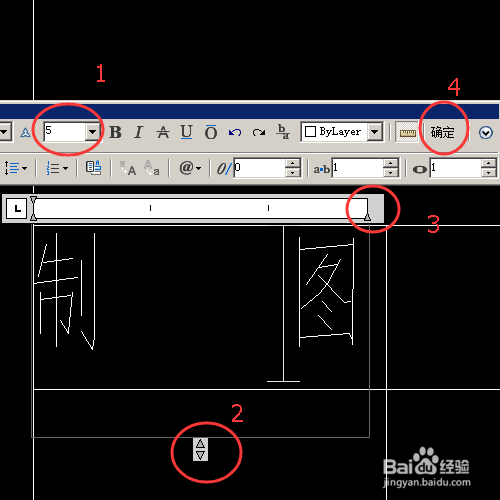

首先点击文字然后再点击需要输入文字的地方拉框选择输入区域；输入区域选择好以后我们设置文字高度（1），2、3是调整文字输入区域的大小。然后可以输入文字，文字输入完成后我们点击确定。

5/5

以上一步同样的方法我们在其他格内输入文字，淡然也可以复制文字以后修改文字内容来操作。

会签栏绘制1/1

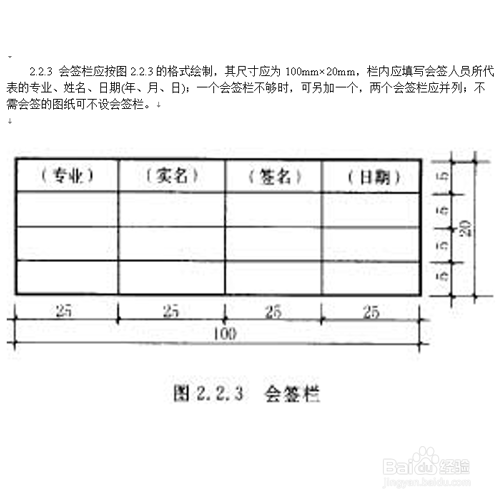

根据《房屋建筑制图统一标准》的规定，会签栏应按图2.2.3绘制，无需会签的可不设置会签栏，绘制方法同标题栏。

方法/步骤41/3

图框线的线宽设置，根据《房屋建筑制图统一标准》的规定，图框线宽度为0.7mm，标题栏线宽为0.35mm。

，2/3

我们来设置图框线及标题栏的线宽，先选择图框然后再点击线宽控制中的下拉箭头，选择0.7mm，标题栏选择0.35mm。

跟多的线宽设置看经验引用。

3/3

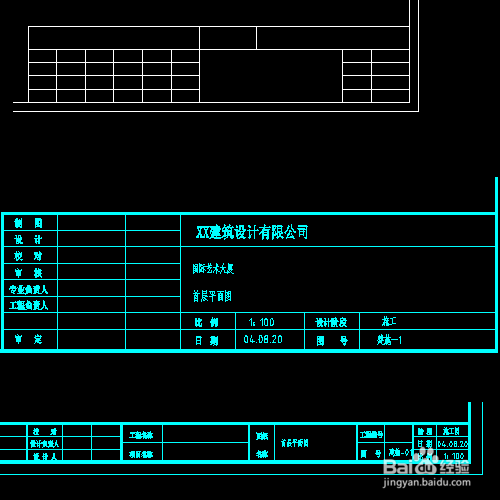

到此图框绘制完成，我们来打印预览一下看看。

关于打印及打印预览的设置不会的朋友看下发经验引用。
