在电子行业加工生产大批量的电路板，都是利用贴片机进行生产和制造，在生产之前，我们需要提供PCB的坐标文件给贴片厂家，这样厂家才能确定每个元器件应该贴在PCB板上什么位置。所以下面我们就来讲一下如何利用AD（以AD13为例）软件导出pcb的坐标文件。工具/原料moreAltium Designer 13 (AD13)电脑方法/步骤1/4分步阅读

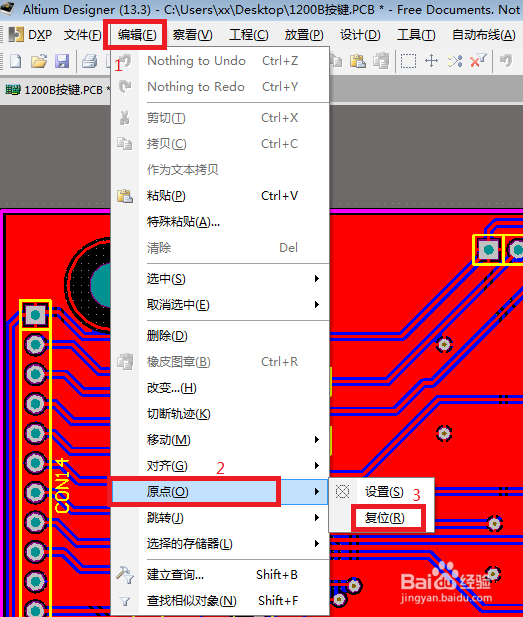

一，使用AD13打开一个即要导出坐标文件的PCB文件，然后选择“Edit（编辑）”→“Origin（原点）”→“Reset（复位）”，对PCB文件重设原点。如果你已经设置好原点，这一步可省略。具体操作如下图所示：

2/4

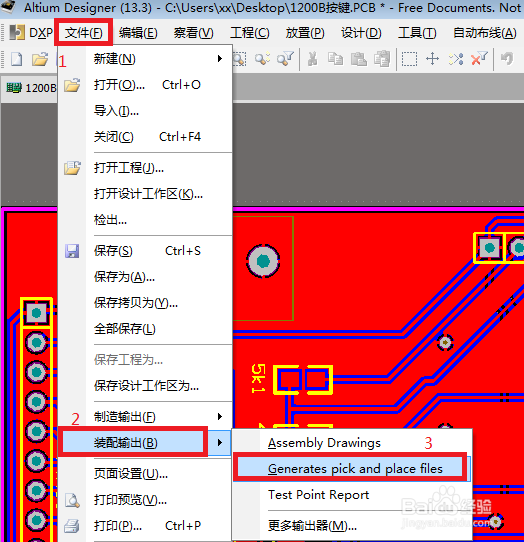

二，重设原点之后，在“File（文件）”下拉菜单中，选择“Assembly Outputs（装配输出）”→“Gernerates pick and place files”后，出现“Pick and Place Setup”选项对话框。

3/4

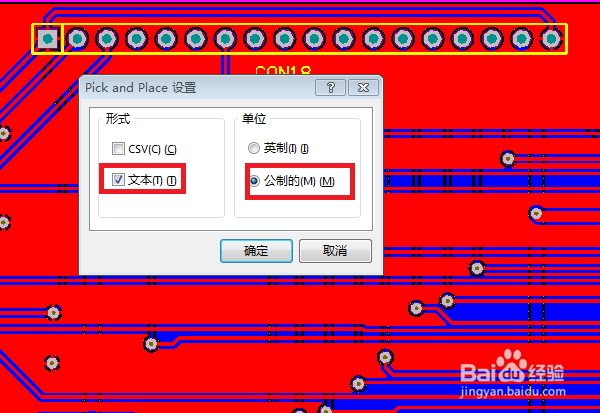

三，在对话框中，选择你所要的输出格式（坐标文件的格式，一般选择TXT格式）和输出单位（衡量坐标的单位，一般选择“公制”），选择完成后，单击确定选项即可导出坐标文件。

4/4

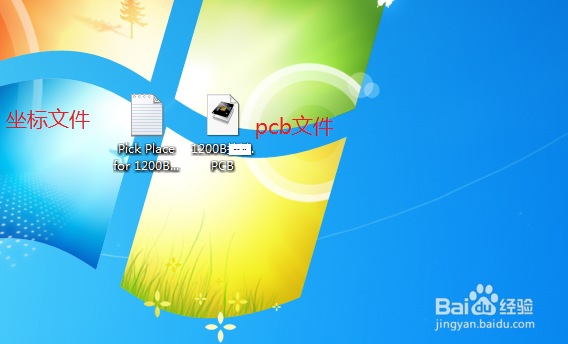

四，导出的坐标文件保存在PCB文件所在的文件夹里（如果pcb文件是在桌面上，那么坐标文件就会导出到桌面），坐标文件一般是以“Pick Place for XXXX”命名的文件。

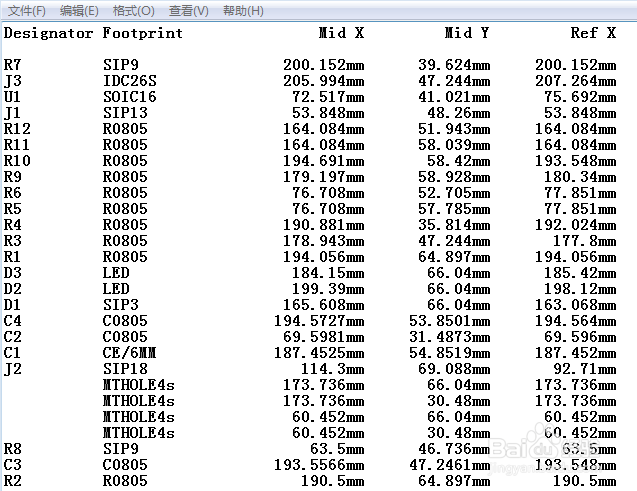

打开坐标文件就可以看到每个器件X方向和Y方向的坐标。

注意事项

本经验以AD13为例，其他版本AD软件也适用
