关于 creo2.0 绘制孔螺纹的一些经验，希望能帮助大家。工具/原料morecreo 2.0方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

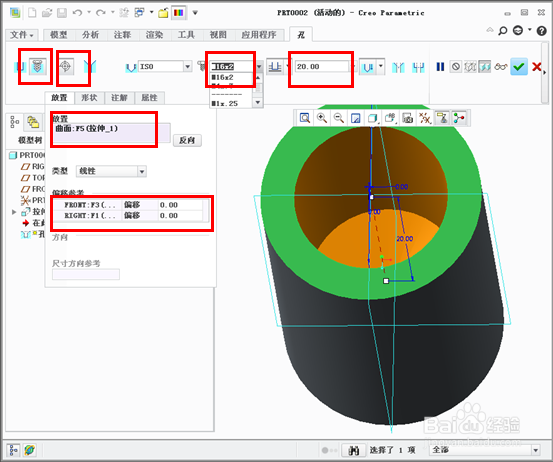

三维图：点击模型菜单下的创建孔图标，按图下红色框所示内容，设置好自己希望得到的孔螺纹三维图。

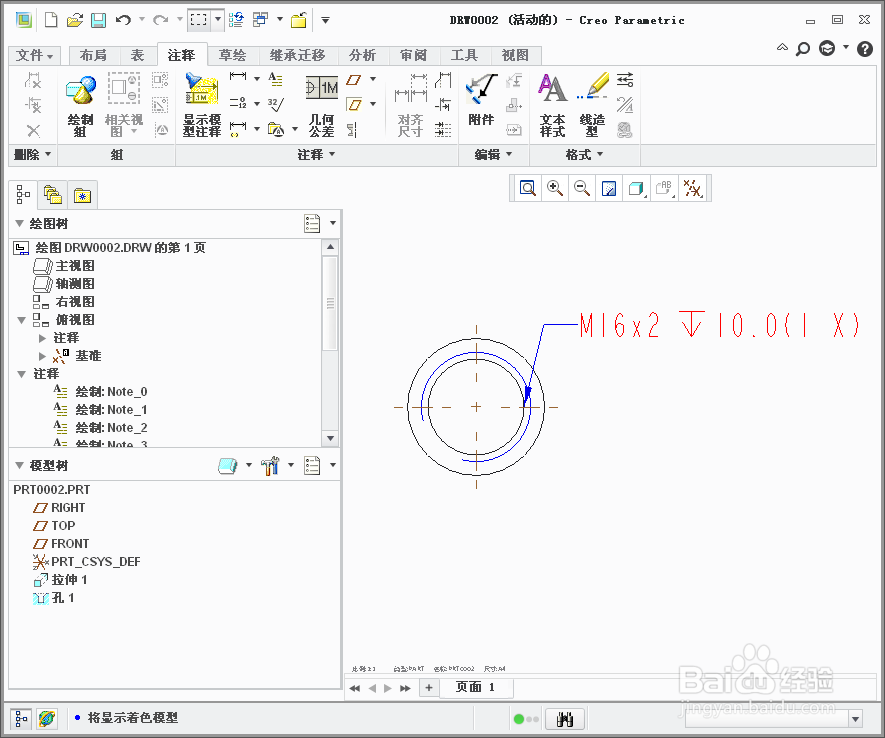

2/6工程图：在工程图中，得到如下图所示内容，即为我们希望得到的孔螺纹工程图。

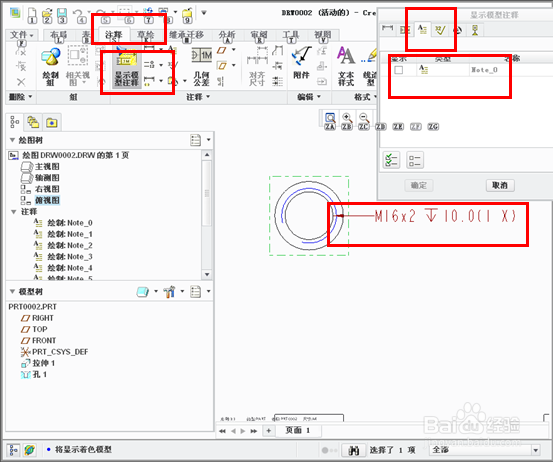

3/6注释内容：按如下图所示，点击菜单下的【注释】，【显示模型注释】，选第三个【显示模型注释】，点击对应的视图，出现选择菜单，选择需要显示的注释，点击【确定】，即可得到。

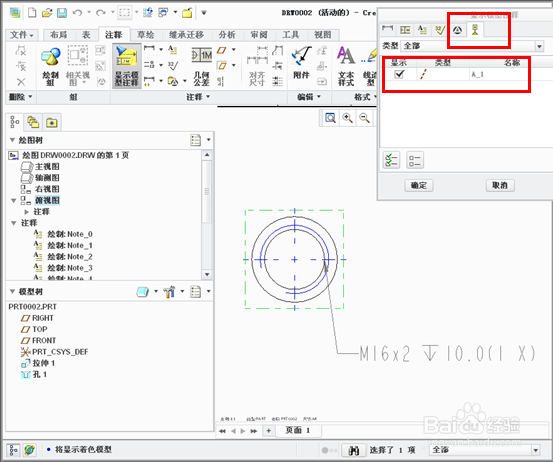

4/6中心线：同理，选择【显示模型基准】，然后点击对应的视图，选择所需要显示的模型基准，则得到中心线。

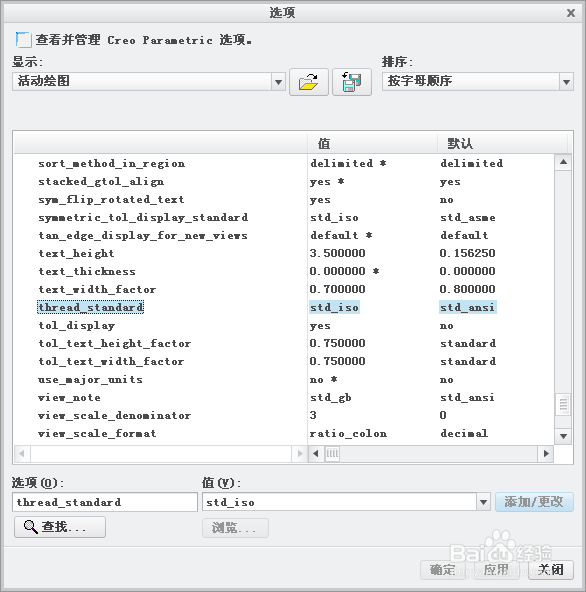

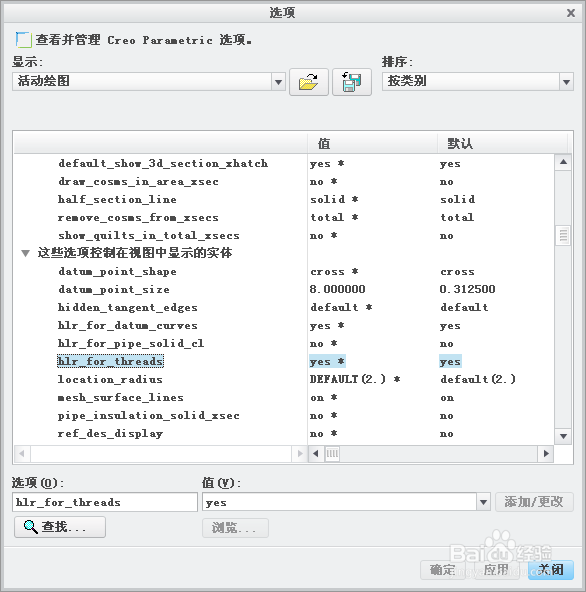

5/6国标显示：有些同学的可能不显示３/４圆，我们可以通过设置一些参数来控制，设置如下图所示的二个参数即可。
6/6注释内容：如果显示的注释内容不是我们需要的，可以修改。

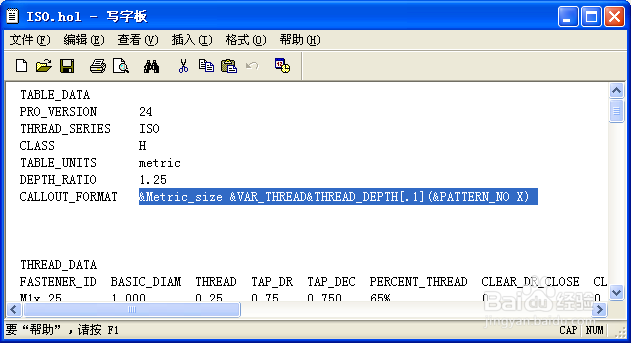

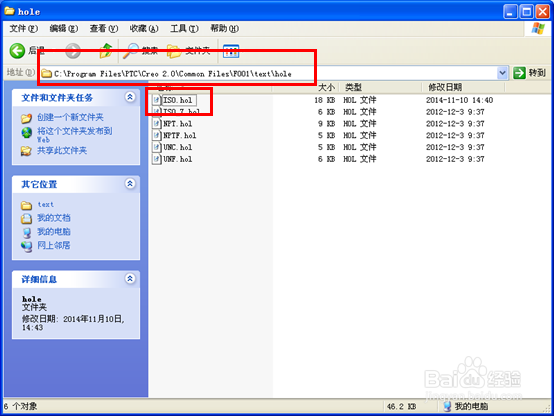

进入到iso.hol，修改相关参数即可。
解释：
Metric_sizeVAR_THREADTHREAD_DEPTH(PATTERN_NOX)
Metric_size螺纹规格
VAR_THREAD深度符号
THREAD_DEPTH螺纹深度
保留小数位数
(PATTERN_NOX)螺孔的（阵列）数量
注意事项暂时没有想到什么注意事项，等记起来了再添加。
