订阅CAD怎样标注三维圆柱体的尺寸
来源：网络收集 点击： 时间：2024-08-10【导读】：
标注三维圆柱体的尺寸和二维平面绘制的图形标注有区别，标注的要求是一样的，都是在二维平面中标注，三维一些标注必须先转坐标轴。工具/原料more电脑AutoCAD2007方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

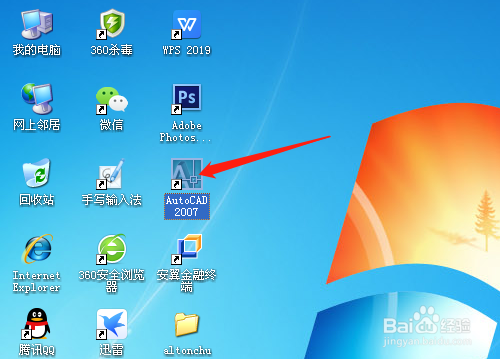

双击打开桌面上的AutoCAD2007软件。

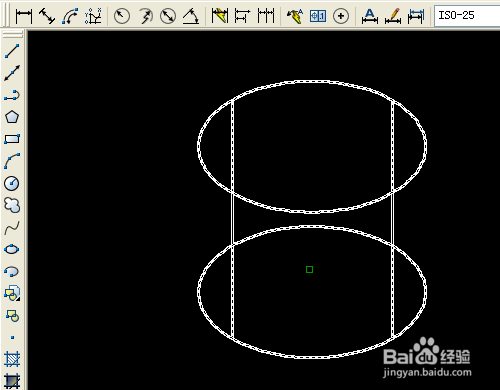

2/7按尺寸要求绘制出一个圆柱体。

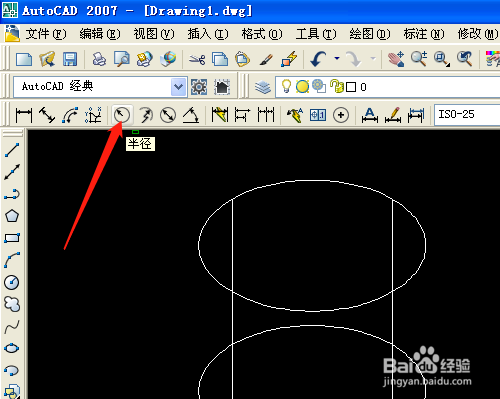

3/7单击标注工具栏的半径标注，直接可以标注圆柱体的半径。

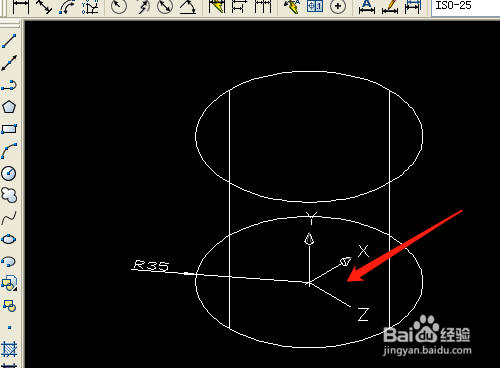

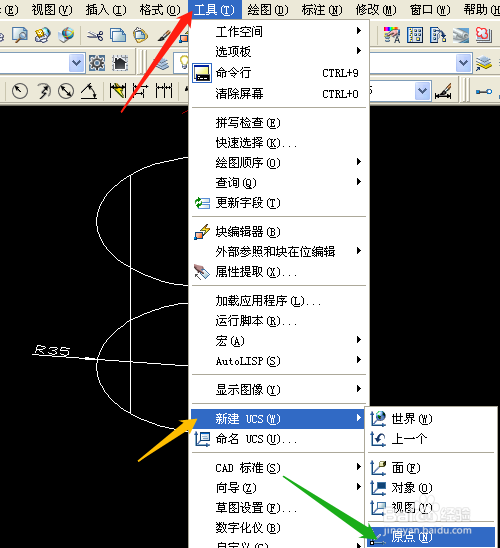

4/7单击工具菜单→新建UCS→原点。

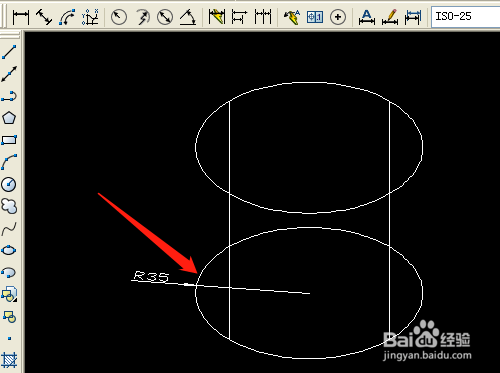

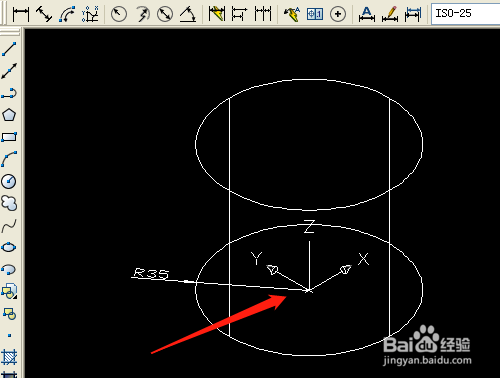

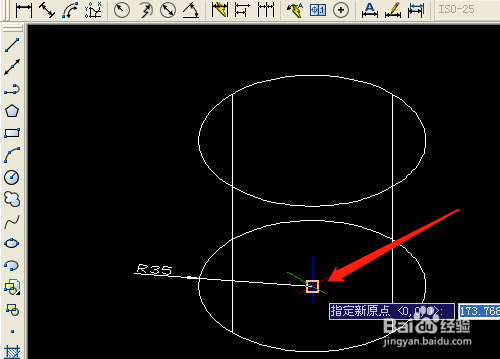

5/7选端点（圆心）移动坐标至新位置。

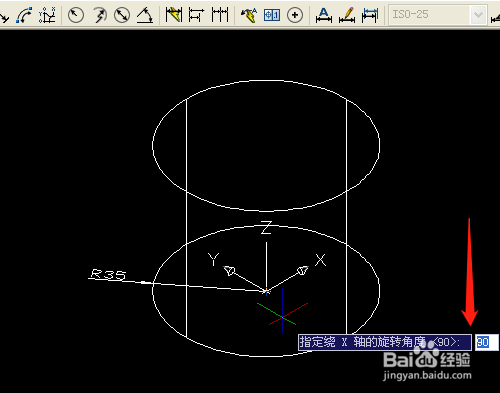

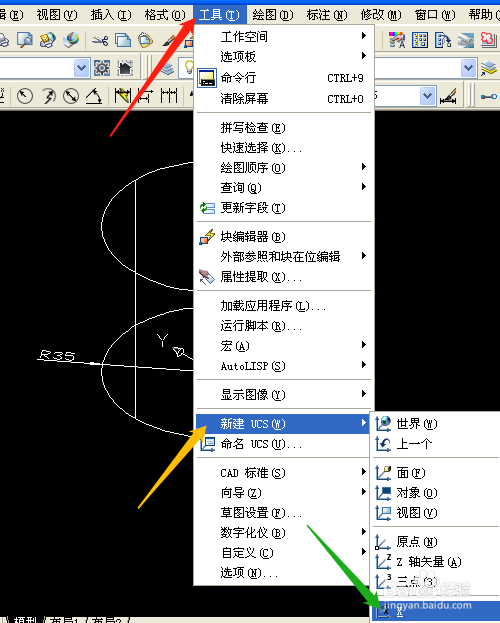

6/7单击选工具菜单→新建UCS→X。默认绕X轴90度，按空格键确定。

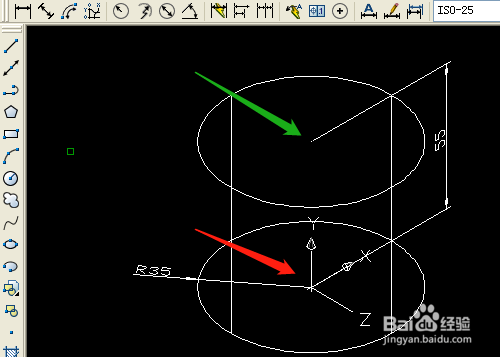

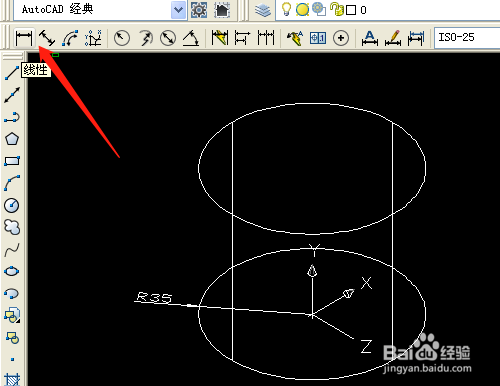

7/7选标注工具的线性标注，捕捉端点和圆心进行高度标注。
注意事项三维标注一些面时先进行坐标轴的旋转
