如下图所示，

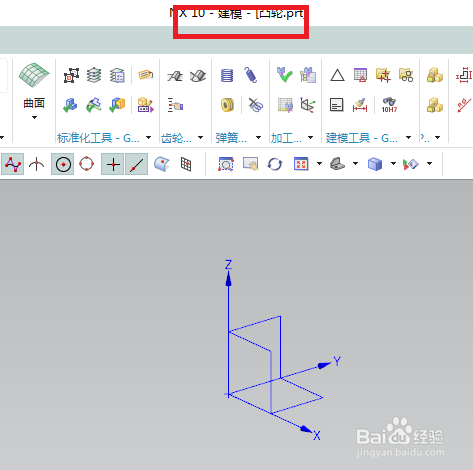

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“凸轮”。

如下图所示，

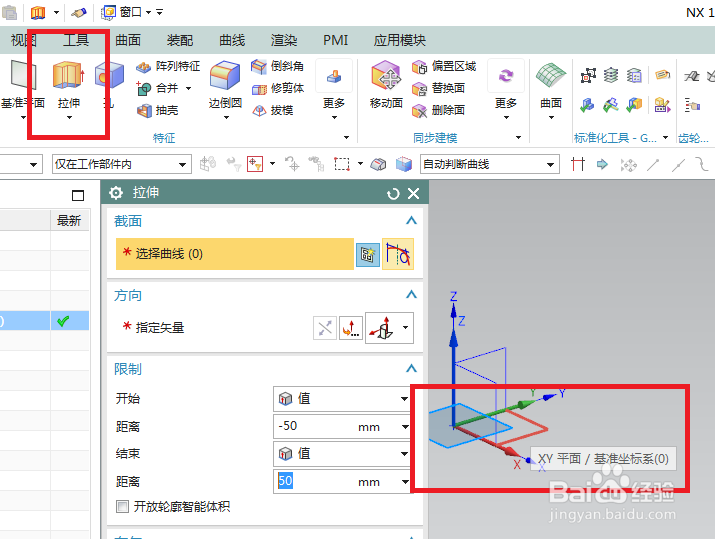

执行【拉伸——XY平面】，直接进入到草图。

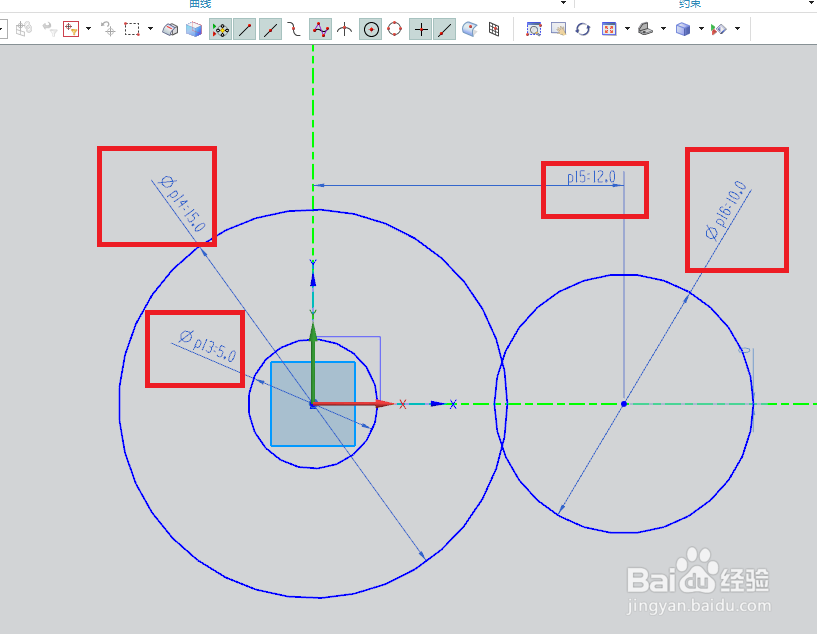

激活圆命令，画三个圆，两圆同心，一圆心在横轴上，

双击修改尺寸：ø15、ø5、ø10、12。

如下图所示，

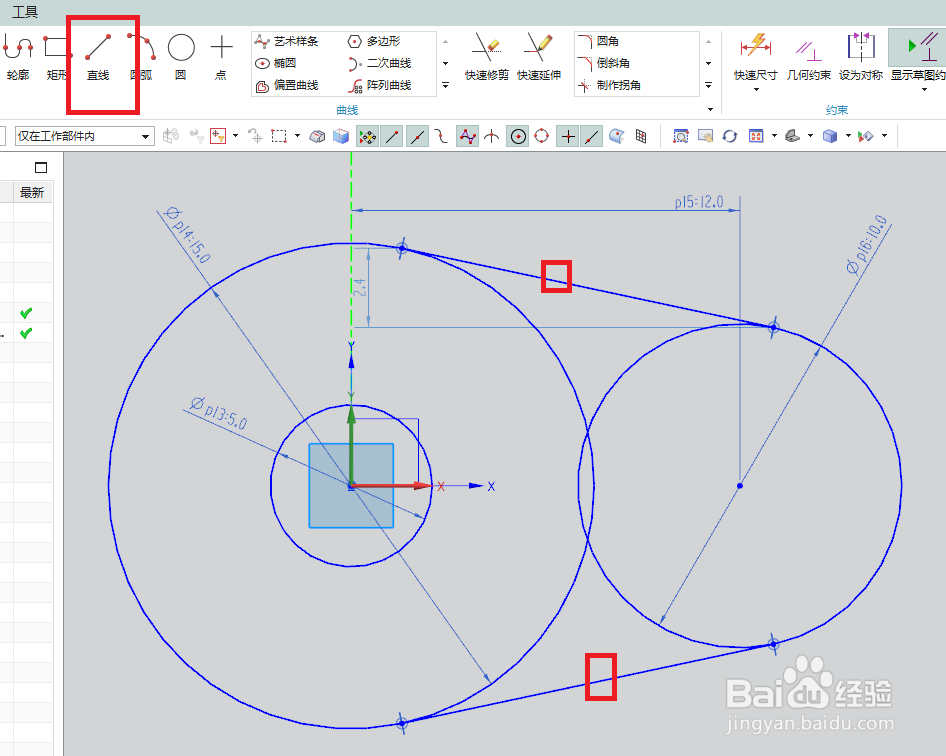

激活直线命令，

画两条直线段，分别与两圆相切。

如下图所示，

激活工具栏中的“快速修剪”，

将两个整圆修剪成圆弧。

如下图所示，

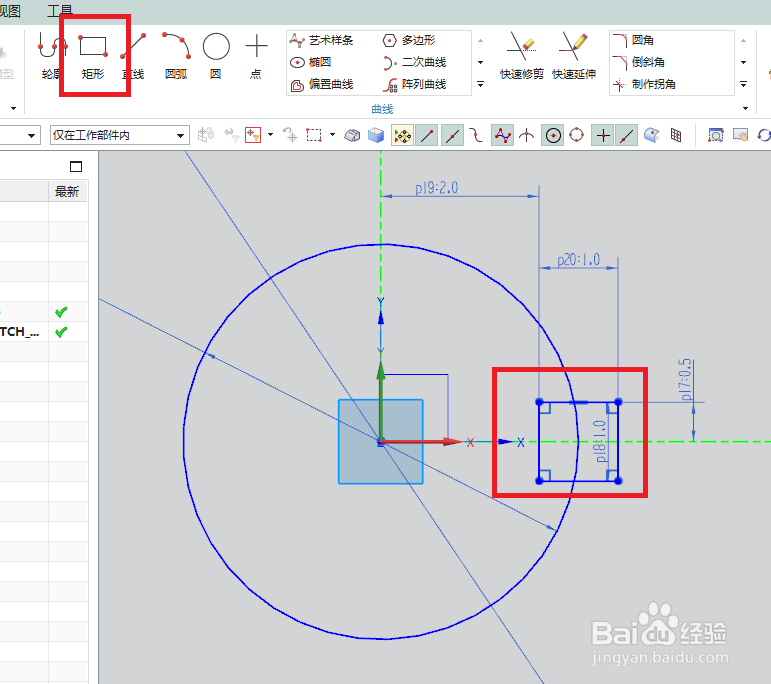

激活矩形命令，画一个矩形，与小圆相交，

双击修改尺寸：2.0、1.0、0.5、1.0。

如下图所示，

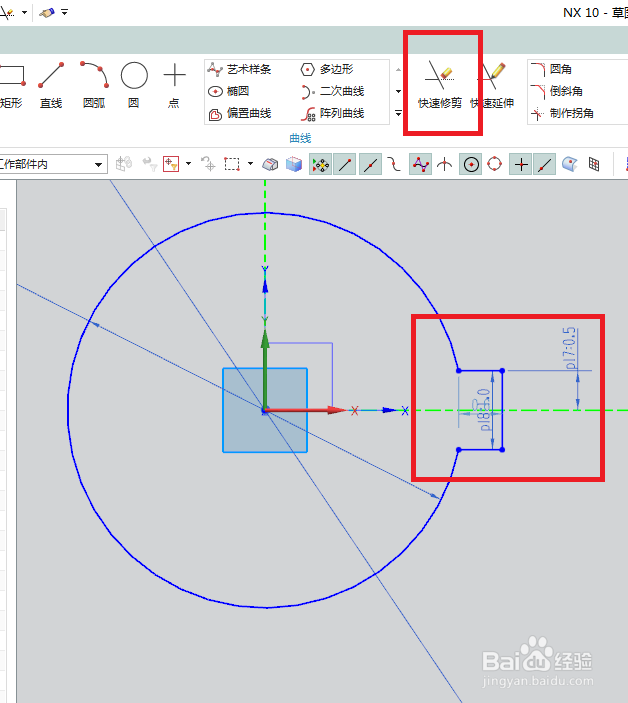

激活快速尺寸命令，

将矩形和相交的部分修剪掉，

点击完成，退出草图。

如下图所示，

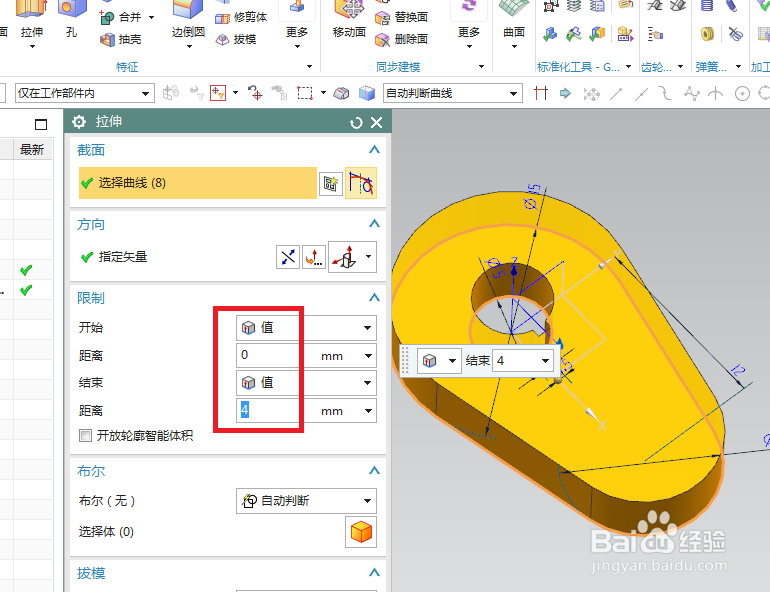

回到拉伸对话框，

设置限制：0开始，4结束。

如下图所示，

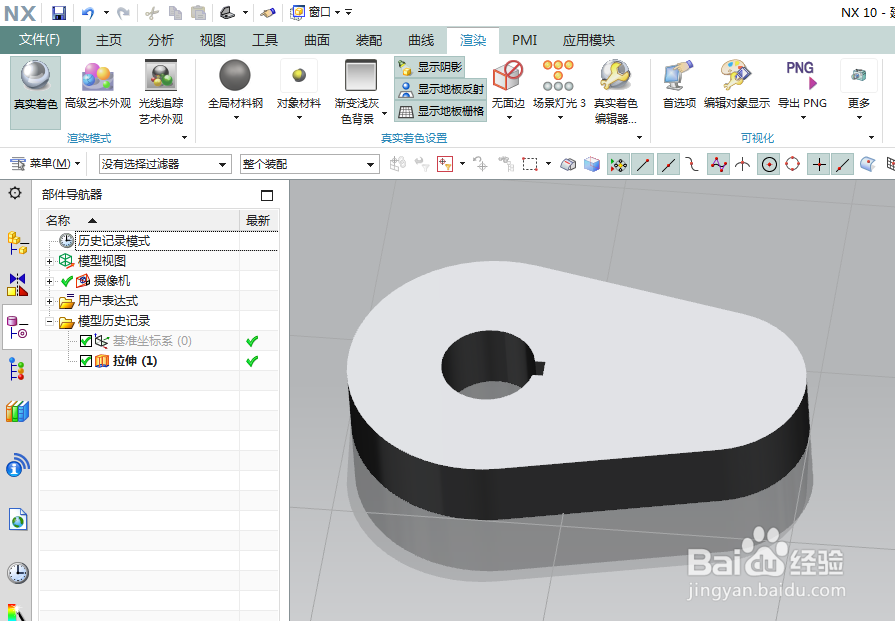

隐藏基准坐标系，

显示着色，

渲染——真实着色——全局材料钢，

至此，

这个凸轮就建模完成了。
