各位小伙伴们，大家好！相信各位做机械设计的朋友都会有这样的疑问，就是在出工程图中想建立一个自己需要的视图，并且想在工程图中体现出来，那么该怎么做呢？就让我来告诉大家吧！工具/原料moreSolidWorks2015电脑方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
视图

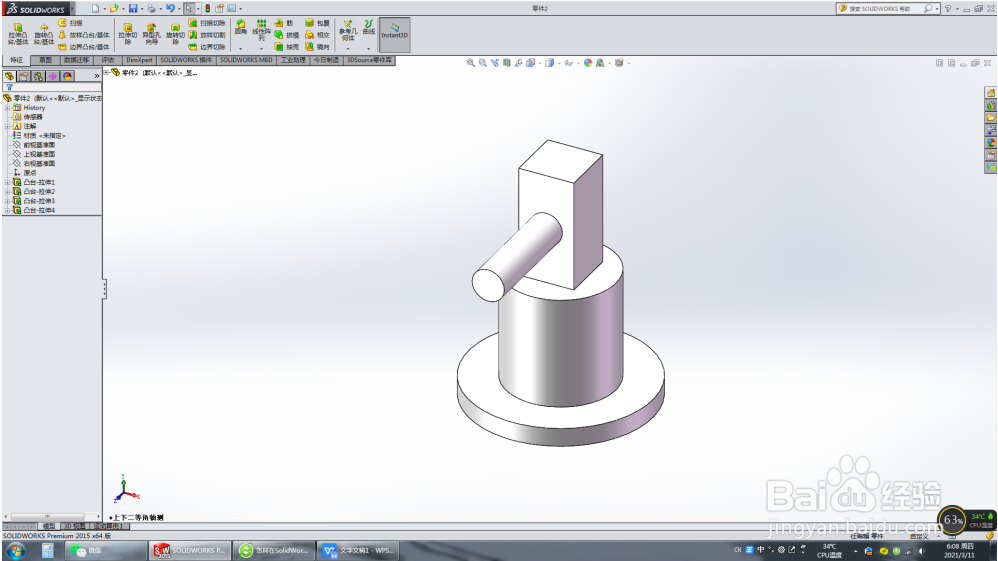

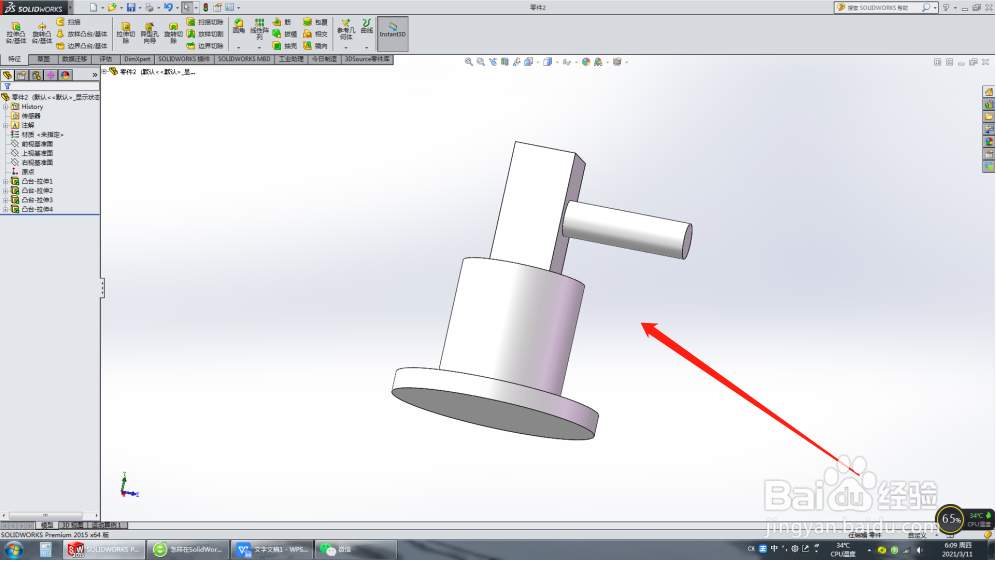

以下图中的模型为例来讲解具体操作流程。

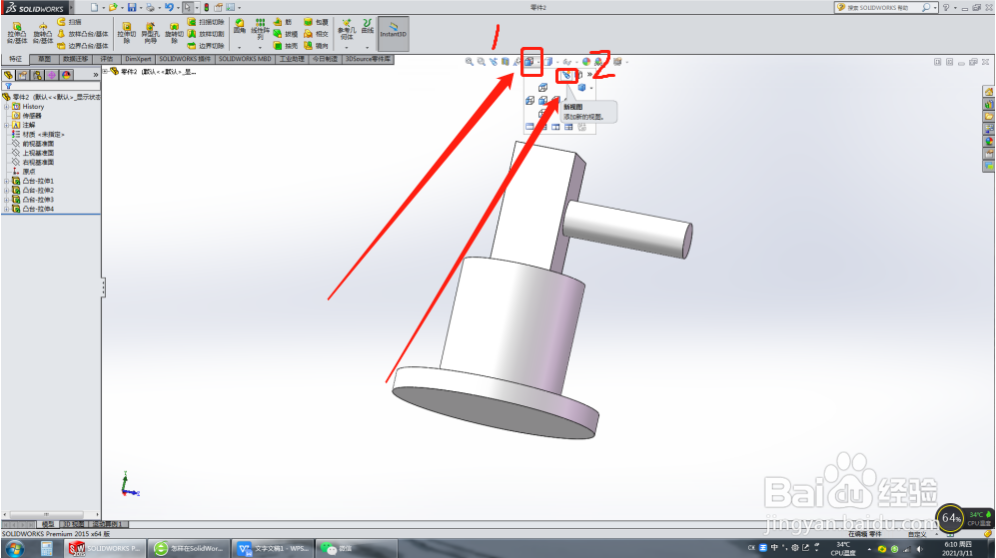

2/7如果想以模型的这个角度来建立新视图，可以点击上方的视图——新视图。

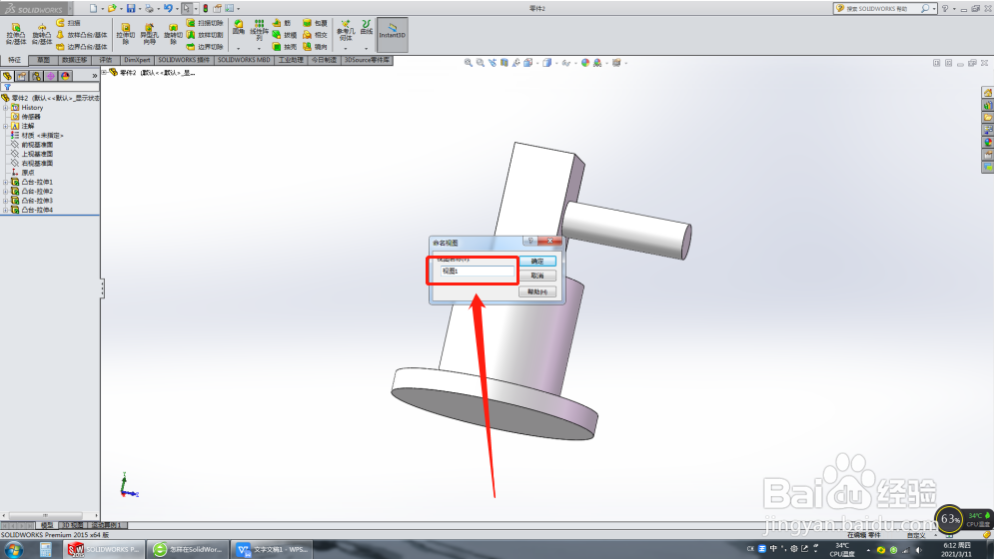

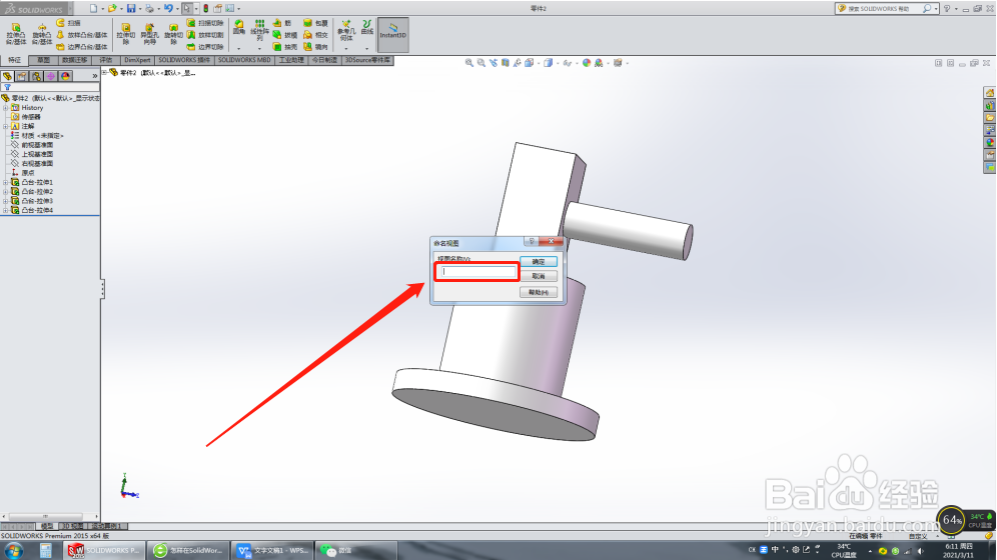

3/7给新视图命名为视图1.

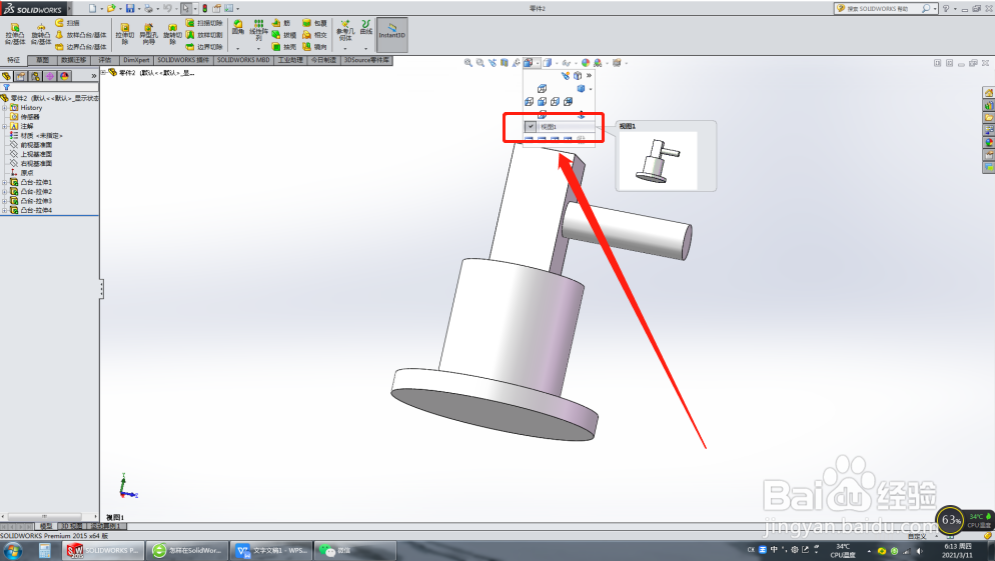

4/7可以看到视图1已经创立成功。

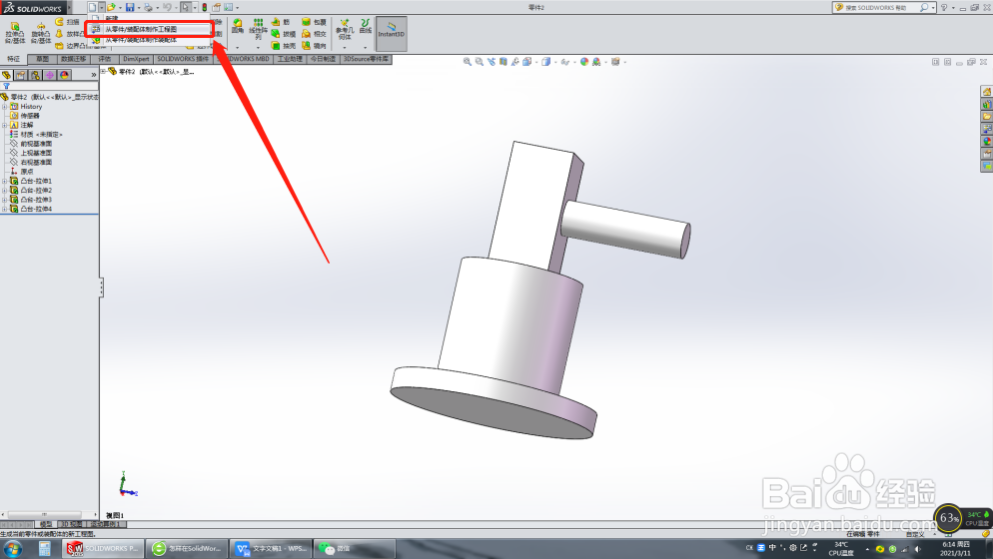

5/7然后，点击从零件/装配体制作工程图。

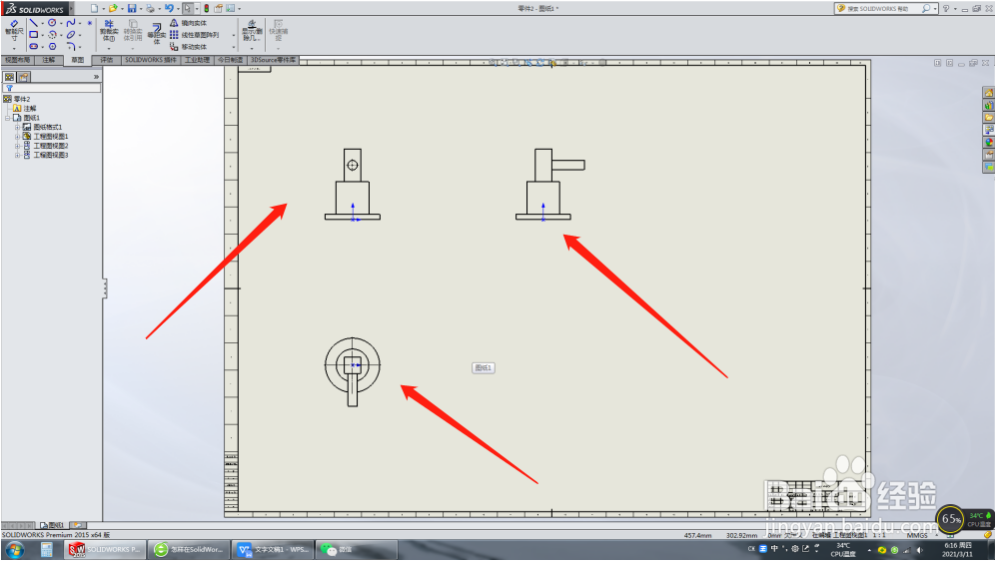

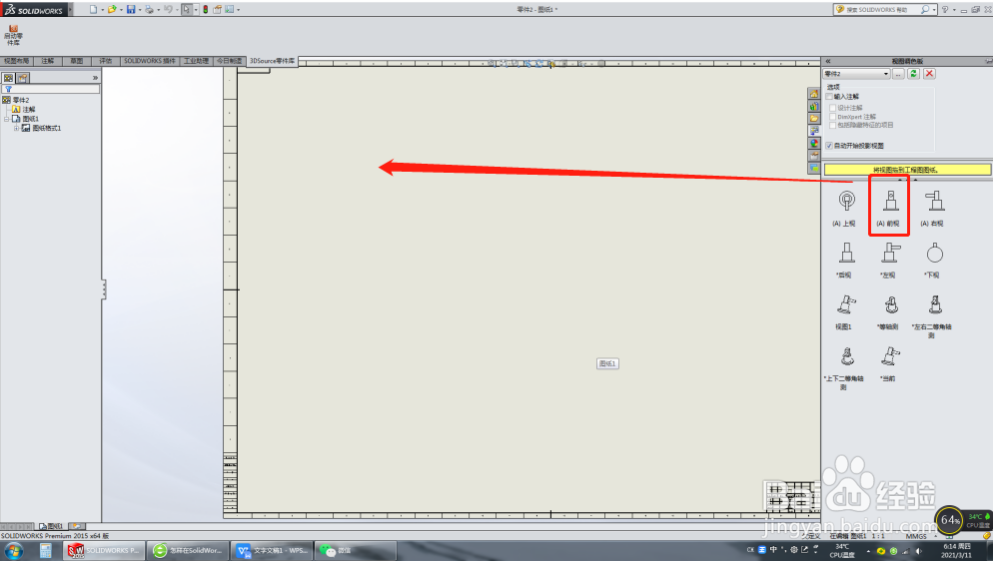

6/7将前视作为主视图拖入工程图中，然后再依次建立俯视图和左视图。

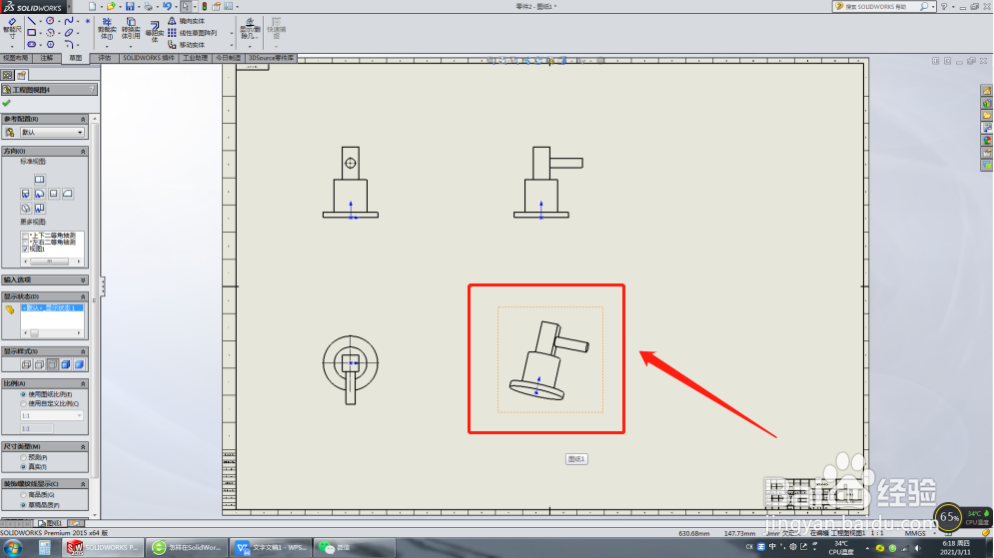

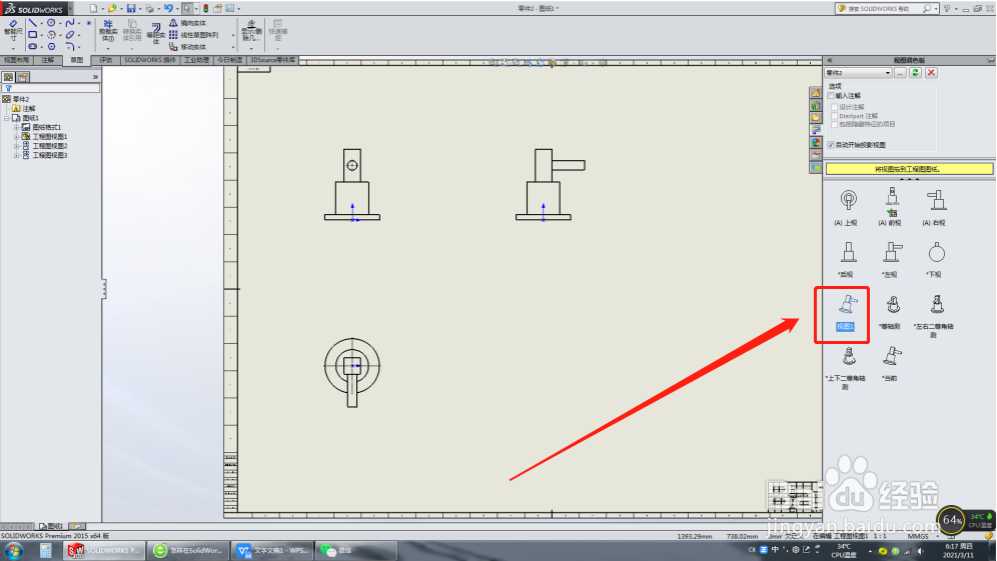

7/7发现右侧模型库中有视图1，将其拖入进来，这样就在工程图中创建了想要的方向视图。
