CATIA三维软件是所有机械类技术人员必备的技能，今天给大家带来一课如何使草图上的线条不参与建模，适合初学者。工具/原料moreCATIA初学者教程方法/步骤1/7分步阅读

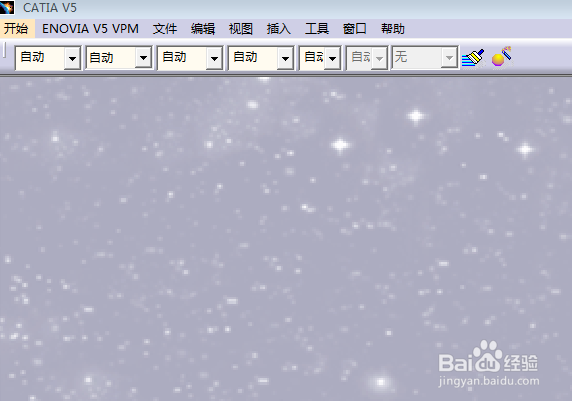

打开CATIA三维制图软件，点击新建进入建模part模块，依据链接进入草图模式

2/7

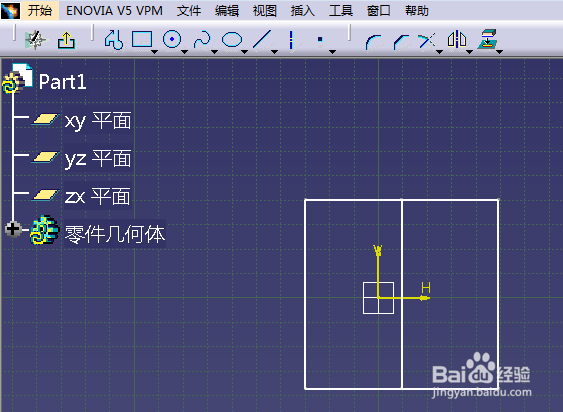

进入草图之后，我们进行绘图，以示例进行讲解草图平面内多与的线条如何处置。

3/7

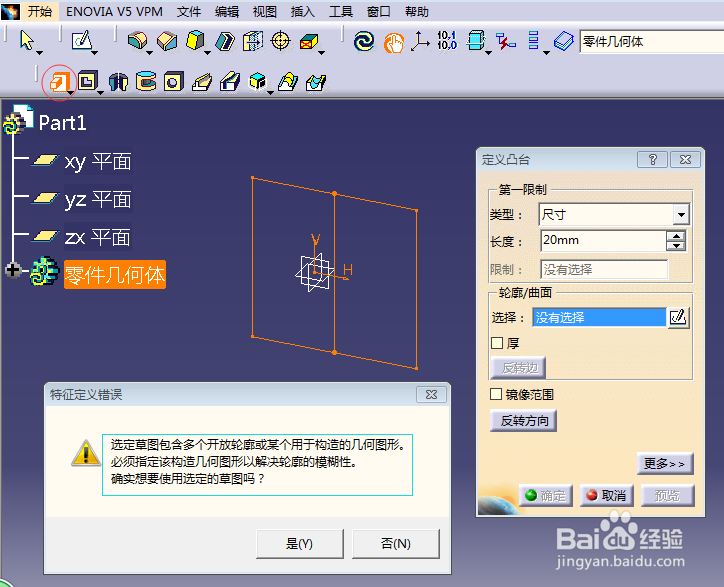

如步骤二图形所示，我们退出草图进行拉伸操作，最终肯定是不能实现拉伸操作的，因为一个草图中同时存在两个封闭状态图形，软件不能识别如何进行操作

4/7

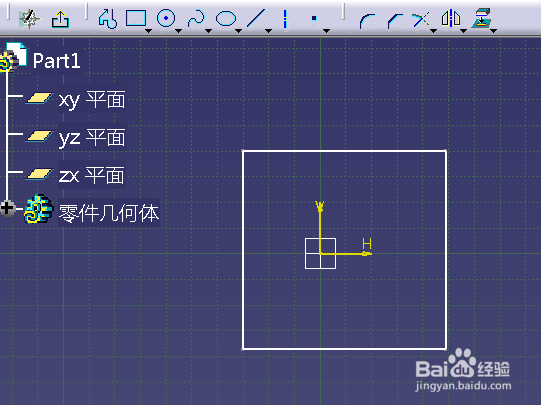

我们返回草图，对草图进行处理。一种是选择中间的线条，删除该线条，或者点击中间的线条后按DELETE进行删除

5/7

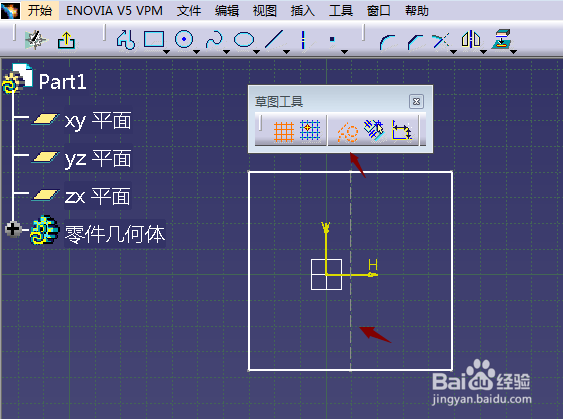

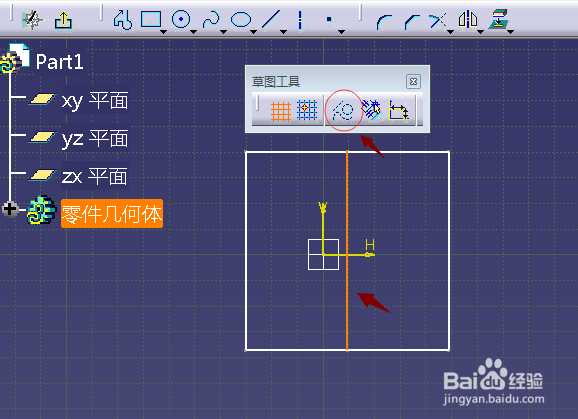

如果其中的线条与其他线条存在关联关系，我们不能直接将其删除的时候，我们要将其转化为参考线条即虚线，虚线就不在参与草图建模。选中不需要参与建模的线条，点击草图工具中的构造\标准元素命令，线条变为虚线，构造\标准元素命令呈现被选中状态

6/7

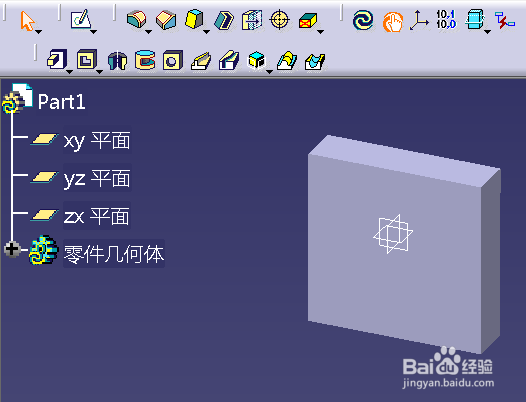

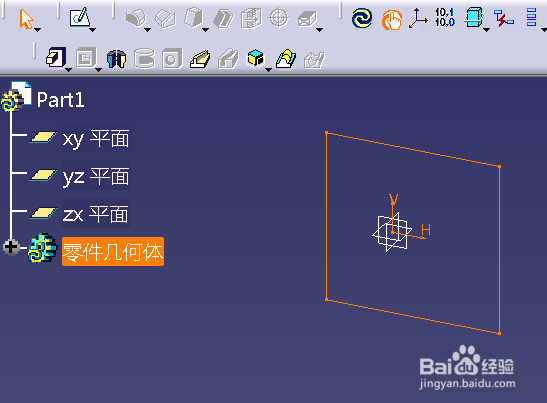

这时退出草图，进行拉伸操作，建模界面我们已经看不到中间的线条，也可以正常完成拉伸操作

7/7

同样在草图中我们也可以对直线通过轴线转化，从而使不必要的线，不参与建模，但是这种方法只能适用于直线，步骤5的方法适合所有线条

注意事项

三维软件的学习是一个熟能生巧的过程，大家要多练习
