控制领域里常常采用系统框图来描述实际的系统结构，其中涉及传递函数、反馈、输入输出等概念，在具体实现系统之前，一般会利用仿真工具仿真并查看测试指标是否符合预期要求。下面，小编介绍一下利用Matlab建立并仿真自控系统，请看下文：工具/原料moreMatlab 7.0及以上方法/步骤1/6分步阅读

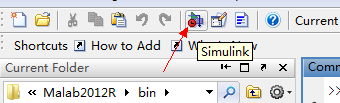

首先打开matlab软件，点击Simulink按钮打开Simulink仿真环境（需要一点时间），如下图所示：

2/6

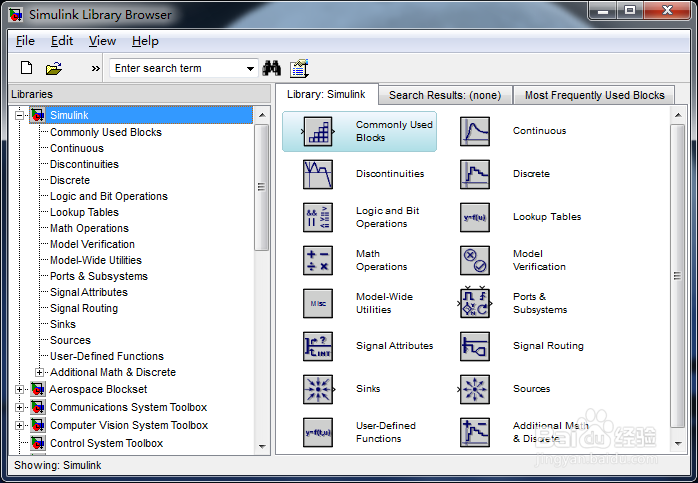

打开Simulink后，主界面如下所示：

3/6

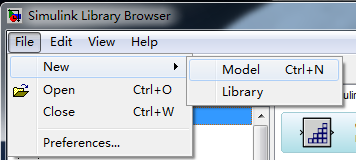

点击Simulink界面中的File/New/Model,如下图所示建立并保存模型文件：

4/6

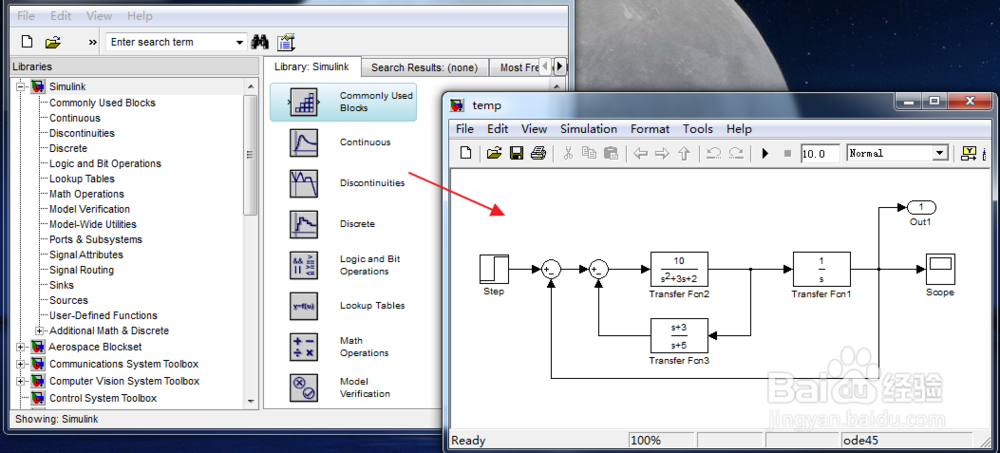

在Simulink的左侧资源栏拖拽控件到model文件内并设置连线，完成后如下图所示：

5/6

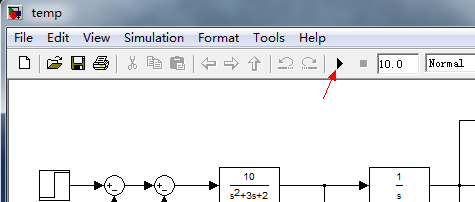

检查系统框图无误后点击运行按钮（如下图箭头所指），大概几秒后仿真结束：

6/6

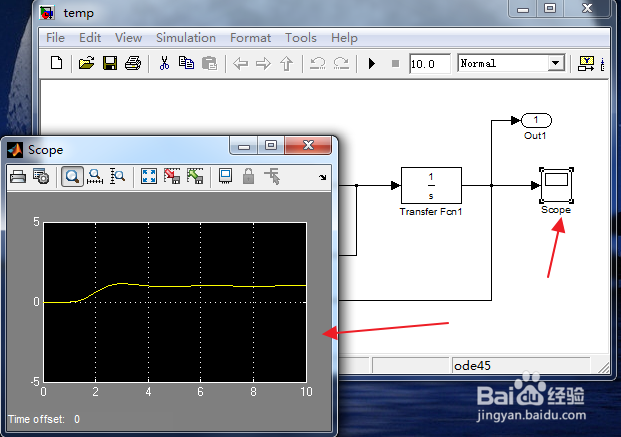

双击图中的示波器就可以查看系统仿真输出，如下图所示：
