订阅三菱plcFX3u系列SET指令和RST指令用法介绍
来源：网络收集 点击： 时间：2024-08-11【导读】：
三菱plcFX3u系列SET指令和RST指令介绍及编程应用。工具/原料more电脑三菱编程软件GXwork2方法/步骤1/3分步阅读
3/3
SET1/3
2/3
RST1/2
2/2
注意事项
SET指令介绍
SET：置位指令，使操作保持ON的指令，当线圈触点是加了SET的线圈得电后触发的触点断开，该线圈也将一直得电。
2/3编写SET应用程序如下图。

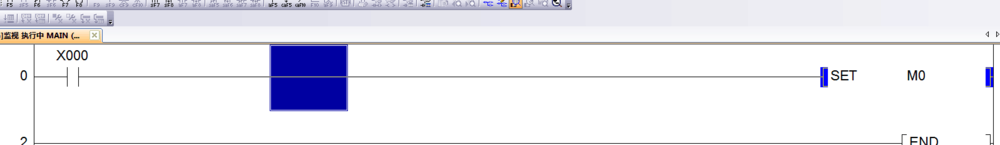

3/3进行模拟测试我们将X0的常开触点置ON，SETM0得电。效果如下图。
SET1/3我们在将X0常开触点置位OFF状态，SETM0依然的电。SET指令在得电一次的情况下会一直保持该线圈处于得电状态。
2/3RST指令 介绍
RST：置位指令，使操作保持off的指令，该指令的功能为当线圈被SET置位后保持一直的电，可以用该指令进行复位。

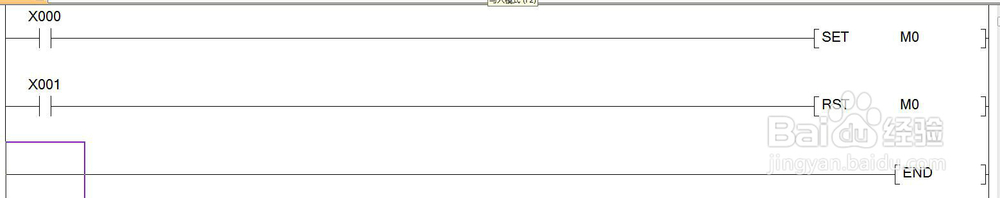

3/3编辑RST应用的复位程序。效果如下图

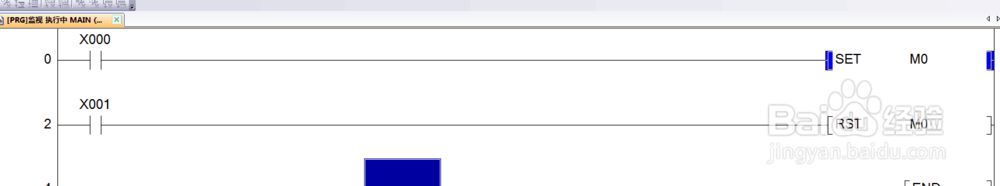

RST1/2编辑好后我们先置ONX0是M0SET，置位保持一直得电，且在X0OFF状态下依然得电。

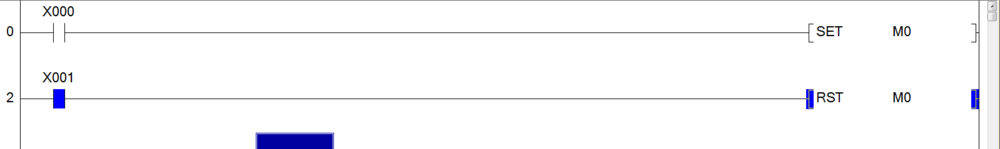

2/2我们在将X1置ON，使RSTM0线圈的电此时MO状态变为OFF，M0复位完成
注意事项注意不要SET,RST同时得电
注意不要出现双线圈
