有时候我们使用的是cadence画电路原理图，导出网表到PCB进行布局布线。记录一下将cadence原理图导入pads画PCB步骤。工具/原料morecadence16.0pads9.3方法/步骤一：pads导入asc文件1/4分步阅读

先新建一个文件，文件--新建，弹出选择启动文件，启动文件里面我们预设了设计规则、颜色显示等一些设置，可以自己设置一个启动文件，保存自己的设计习惯。启动文件可以从已有的PCB文件中导出，点击文件--另存为启动文件，选择要导出的项目即可保存。最好保存在默认文件夹，这样会直接出现在下列窗口。

2/4

接下来是导入网表文件，如下图，文件--导入，选择cadence导出的asc文件即可。

3/4

导入后会出现一个错误提示文档。提示网络必须包含一个以上管脚，我们可以到cadence的电路原理图中，查找该管脚，这里是因为创建了NET，但是只连接了一个，其实是不需要的管脚。可以删掉也可不用管，无效信号会导入PCB会自动删除。

4/4

*Unspecified or unsupported version of ASCII

fileASCII文件中未指定或不受支持的版本 这一句可以不用理会。

点确定即可。

至此已完成PCB文件导入。可以进行布局布线了。

方法/步骤二：更新设计1/5

如果电路已经进行了布局，发现需要更改原理图，可以通过更新对比/ECO功能进行更新。

首先cadence导出修改过得原理图的网表，导入pads，和步骤一 一样操作，保存为B文件，已经布局过的文件假设为A文件。

在打开A文件的窗口下操作。

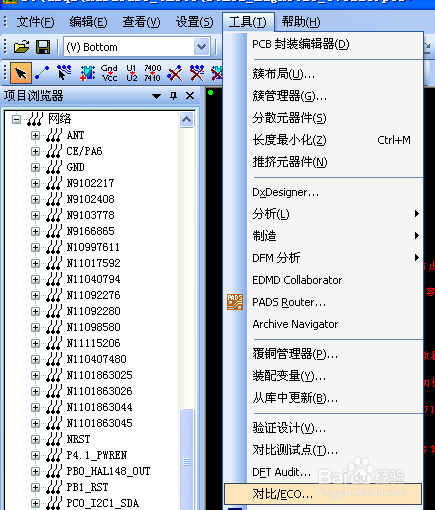

打开 工具--对比/ECO

2/5

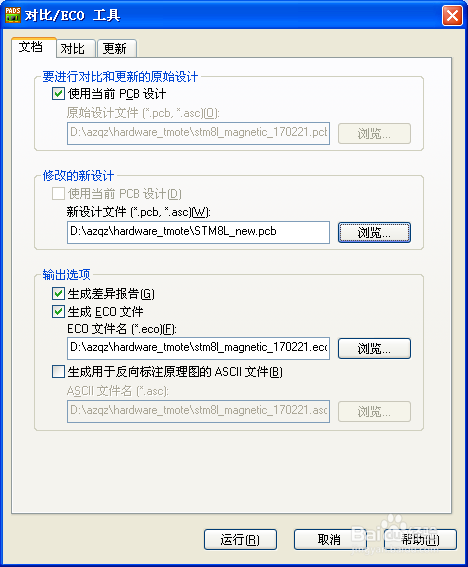

文档设置

原始文件即A文件，选择使用当前PCB设计。修改的新设计即B文件，选择改文件路径。输出选项按需要勾选。

3/5

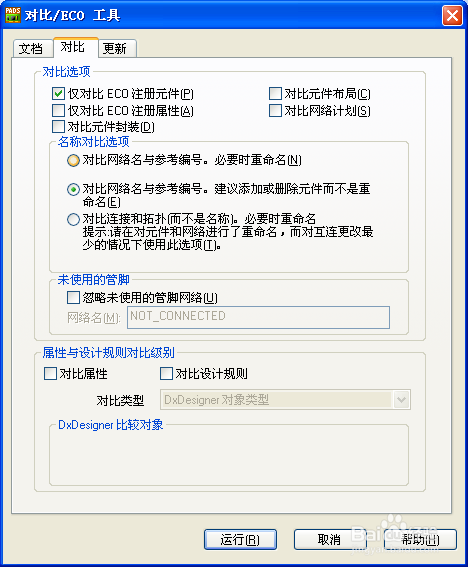

对比设置

只是修改了元件和一些线路连接，对比选项勾仅对比ECO注册元件。

名称对比选项选第二项。

4/5

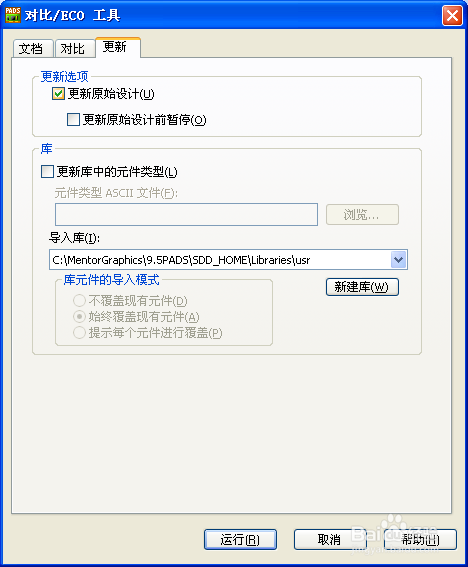

更新设计

更新原始设计一定要需要勾选，不然不会进行修改。

5/5

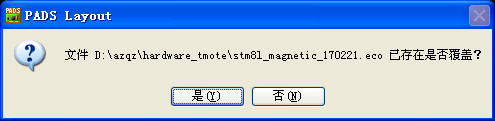

因为我们再同一文件夹下操作，点确定覆盖掉以前的，反正也不需要了。如果需要可以改个名。

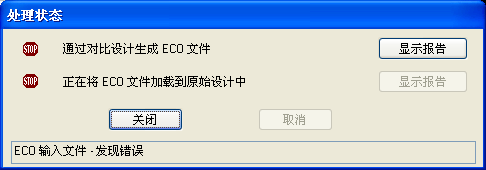

方法/步骤三：ECO输入文件-可能的错误说明1/4

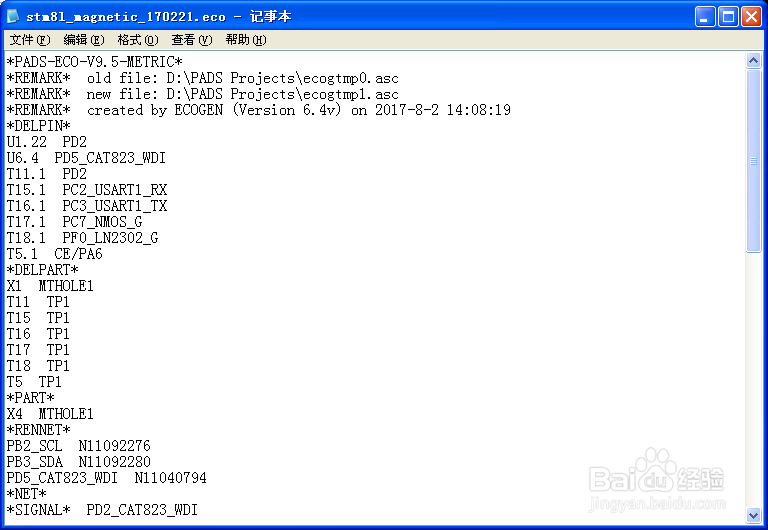

点击显示报告，这是ECO文件，显示哪些引脚被删、添加、修改等。

2/4

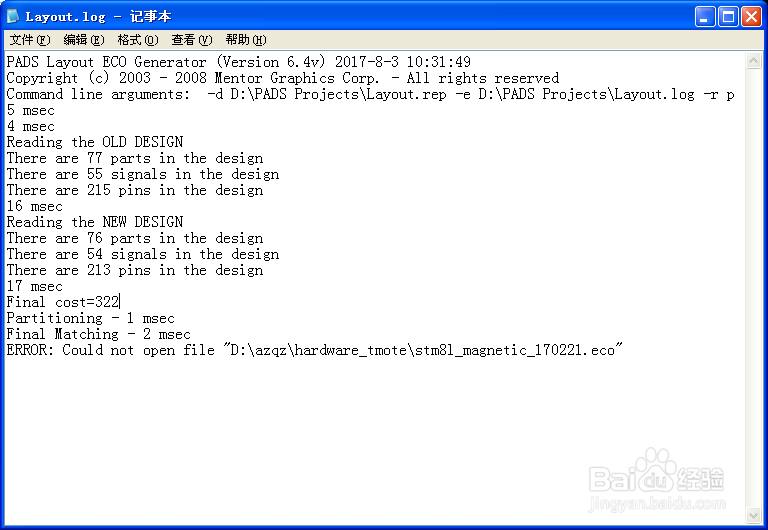

最后一行，提示ERROR：Could not open file xxx.eco。文件无法打开很有可能是被其他文件打开占用。这里是因为修改PCB时进入了ECO模式，点击工具栏切换到绘图模式或其他模式，重新进行对比即可。

3/4

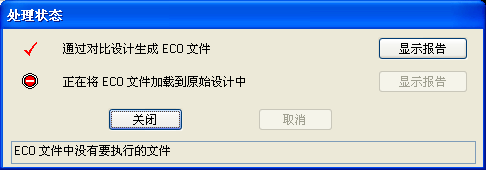

ECO文件中没有要执行的文件，是因为文档设置，修改的新设计文件没有选择正确。重新选择，可以了。

4/4

重新选择，可以了。

最后自己看一下PCB有没有改变，确保结果正确就好了。

注意事项

更新设计文档选择要理解两个文件的关系。勾选 使用当前文件，当前文件是指你窗口处于活动状态的PCB文件

ECO对比的很多设置不理解最好不要去改动。
