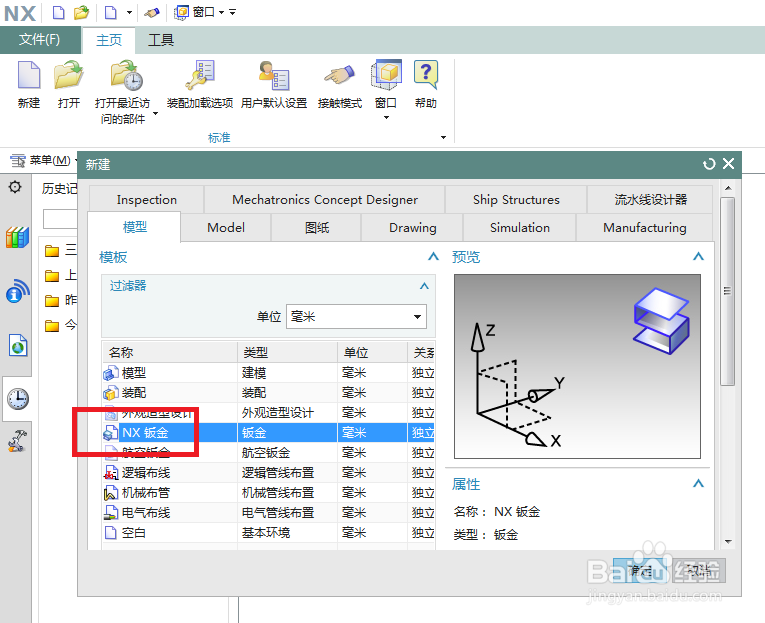

如下图所示，

打开UG10.0软件，

新建一个空白的NX钣金文件。

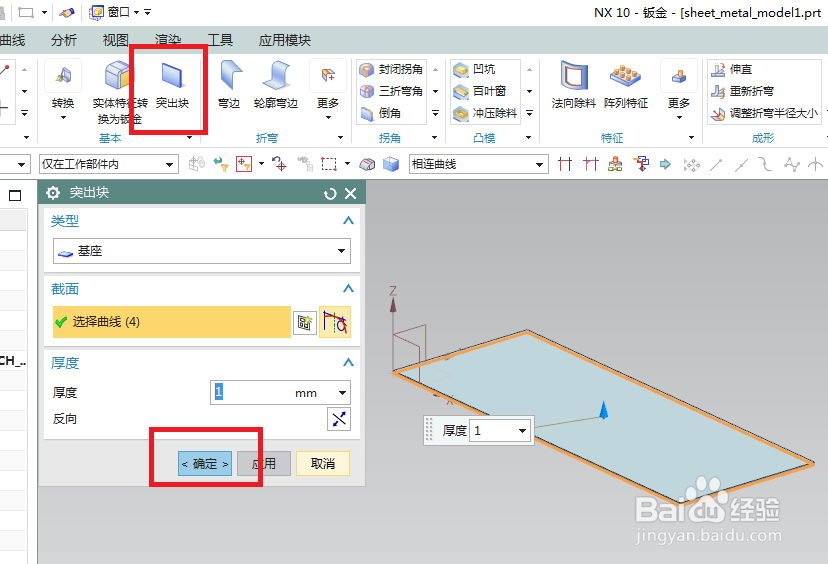

如下图所示，

激活突出块命令，

创建一个突出块特征作为后面的演示所用。

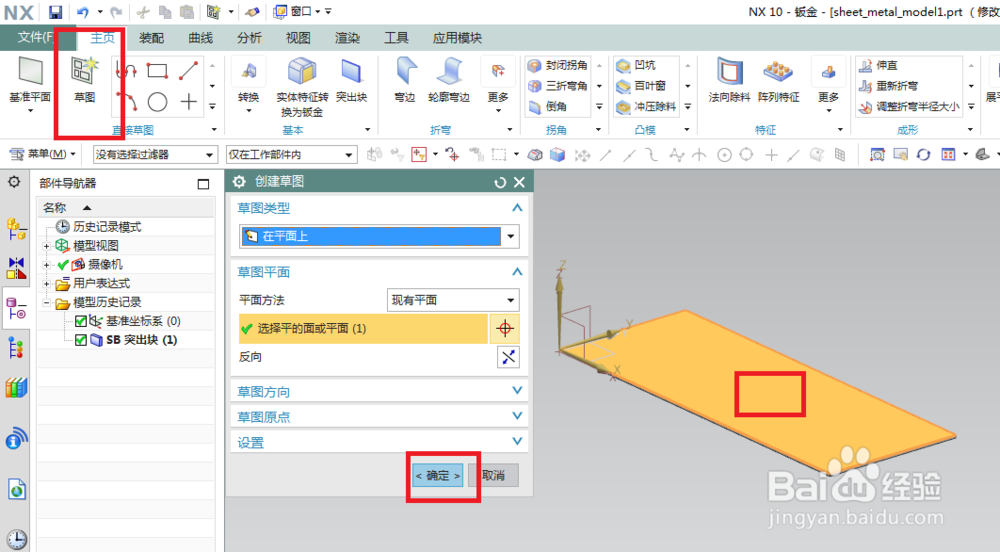

如下图所示，

以突出块的上平面为草图平面创建草图。

1、点击工具栏中的草图图标，

2、点击突出块的上表面，

3、点击“创建草图”对话框中的确定。

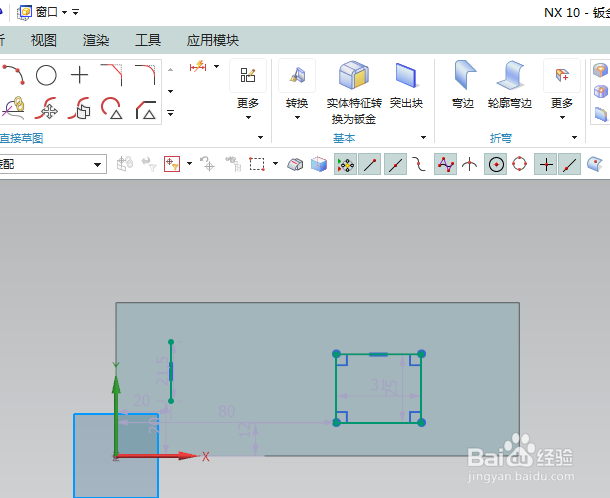

如下图所示，

进入草图，

1、激活直线命令，在突出块靠近左边的地方画一条竖直线，

2、激活矩形命令，在突出块靠近右边的地方画一个矩形。

3、点击“完成”，退出草图。

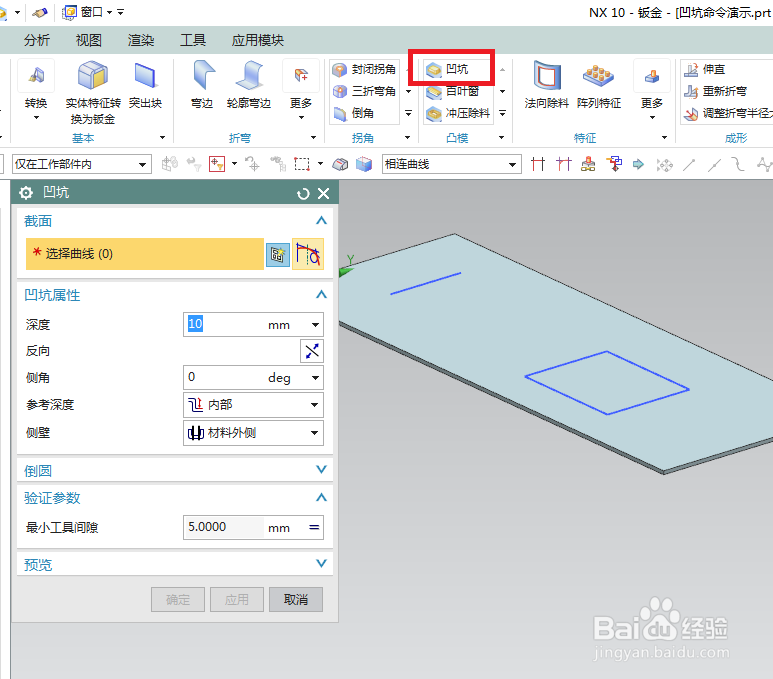

如下图所示，

退出草图，

点击工具栏中的“凹坑”图标，激活“凹坑”命令，

然后软件就弹出一个“凹坑”对话框。

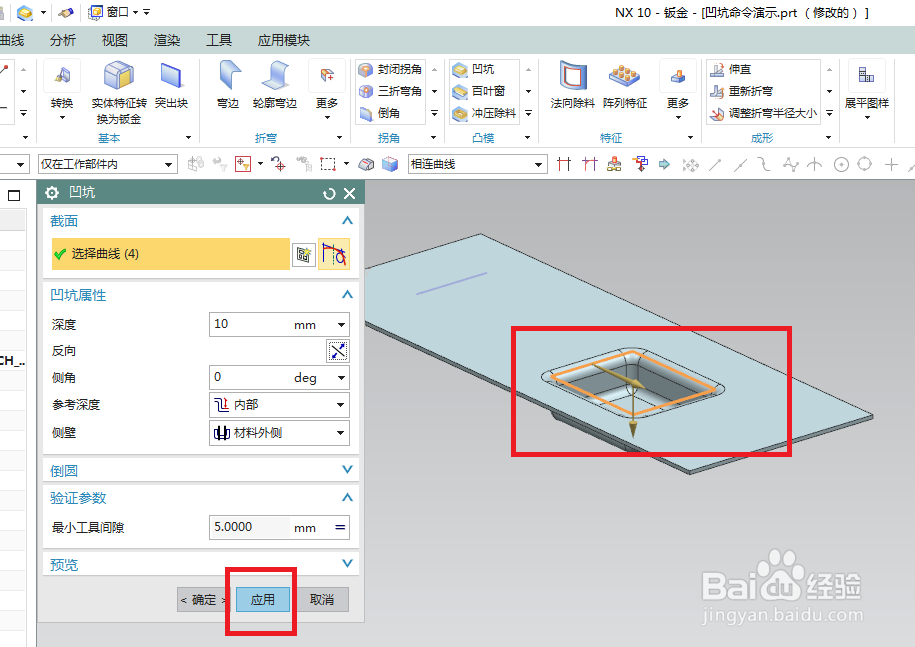

如下图所示，

凹坑对话框中的截面一栏选择刚刚画的草图矩形，

然后立刻就可以看到一个凹坑特征出现了，或许方向会不同，看起来有可能是鼓包，只要调整一下方向就行了，

然后我们能修改的参数就是深度和侧角等凹坑属性了，

没问题就点击“应用”吧，

因为后面还要演示凹坑的另一种用法。

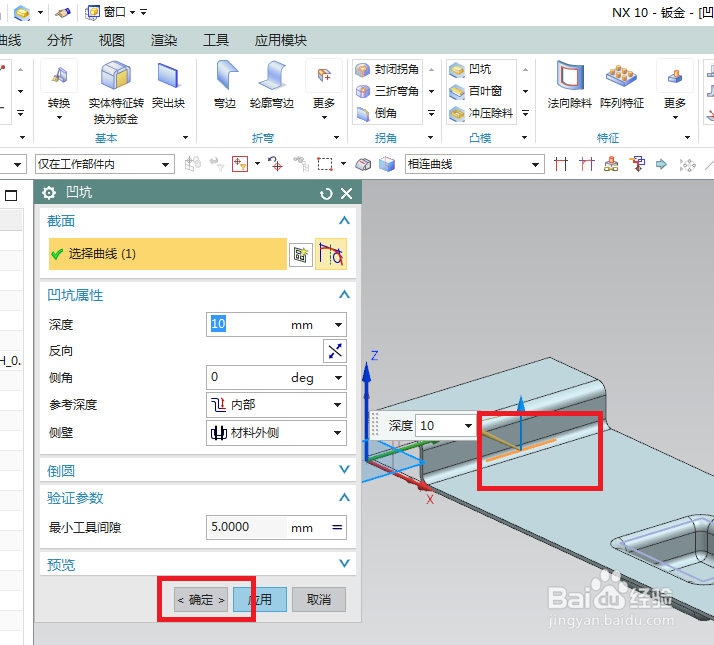

如下图所示，

这次截面一栏只选择一条草图直线段，

然后就可以看到这种凹坑效果了，

点击“确定”，完成凹坑特征的创建。
