订阅基于ArcGIS的地貌晕渲图制作
来源：网络收集 点击： 时间：2024-08-12【导读】：
地貌晕渲图是利用数字高程模型（DEM）来生成具有立体感的地图。由于以平面的形式给人以三维的感觉，因此它被广泛用作各种专题图的地图。工具/原料moreArcGIS系列软件某区域的DEM方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

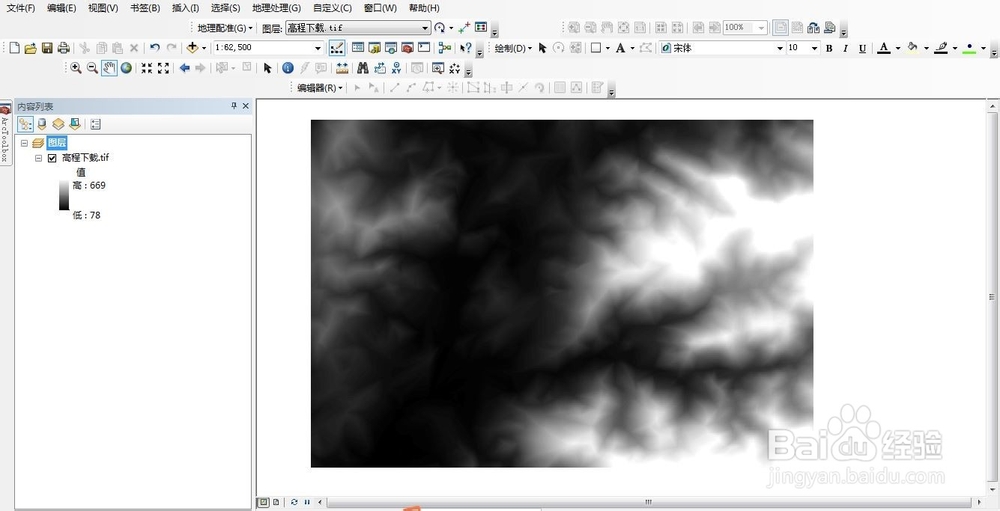

在ArcGIS软件中添加DEM数据，数据格式为10米分辨率的栅格。
2/6在ArcToolBox里面选择“3D Analyst工具”—“栅格表面”—“山体阴影”，打开如下图2工具，在“输入栅格”中添加刚才的DEM数据，至于后面选项，则根据自己的需要设置即可。
3/6生成的“山体阴影”会直接添加到ArcGIS中，设置“DEM数据”与“山体阴影”的顺序，其中“DEM数据”在上，“山体阴影”在下。

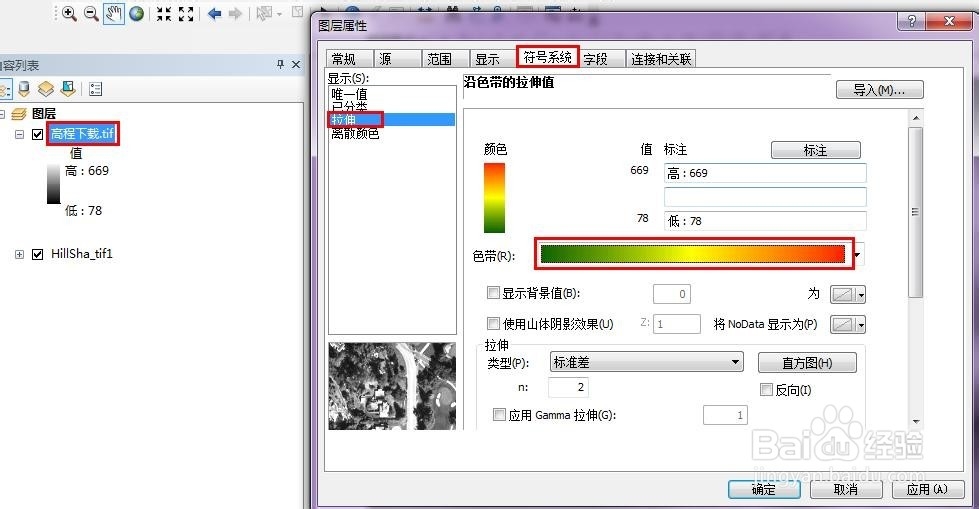

4/6设置“DEM数据“的符号，将其颜色改为彩色。

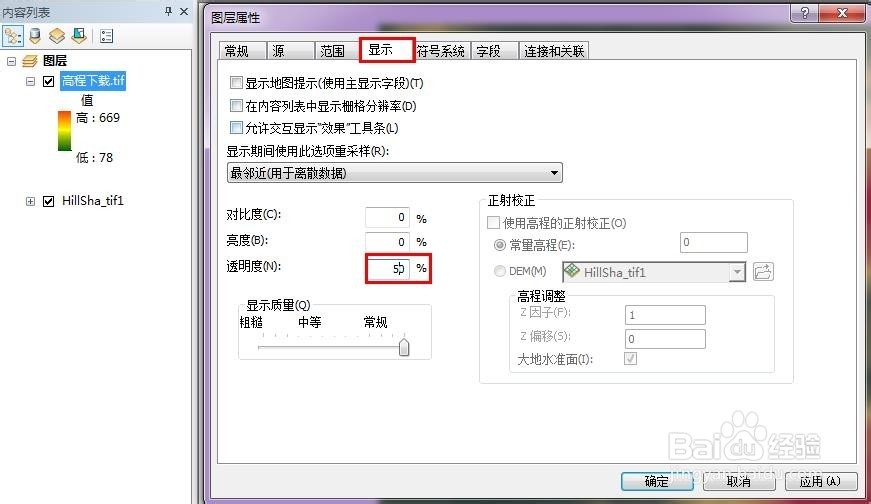

5/6设置“DEM数据“的图层透明度，将其透明度改为50%。这个50%要根据实际情况来不断调整。

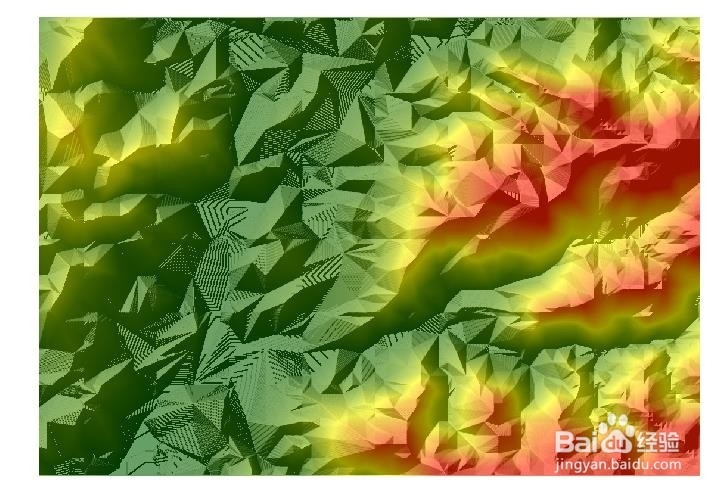

6/6这就是最终叠加生成的地貌渲染图
注意事项不同版本的ArcGIS中，可能工具的名称有差异，但是基本的操作是一致的。
图层顺序为DEM在上，山体阴影在下。
山体阴影生成时，可根据自己需要设置高度角和方位角。
DEM图层的透明度不一定是50%，这个只提供参考，具体还要根据自己的需要设置。
