    Pro/E工程图创建截面

    来源:网络收集  点击:  时间:2024-08-13
    【导读】:
    在工程图中,经常需要创建零件的截面图,剖面图等,Pro/E工程图的界面图功能非常强大,实用。工具/原料morePro/E方法/步骤1/10分步阅读

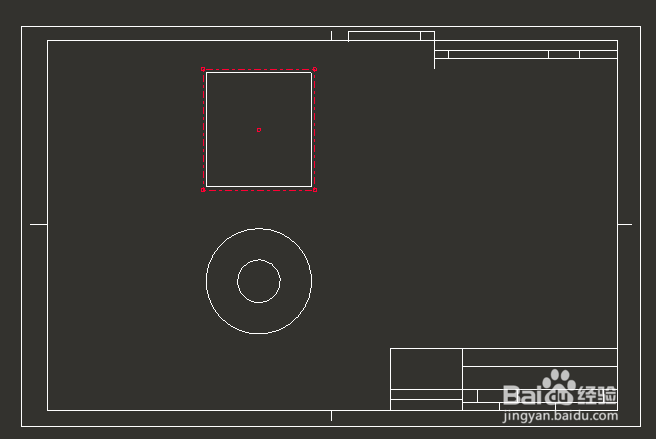

    如下图,欲对红色主视图进行剖切。

    鼠标双击此视图。

    2/10

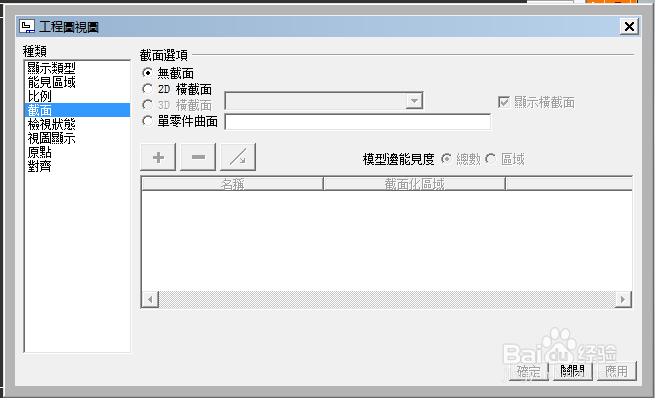

    得到工程图视图对话框,选择“种类”“截面”。

    3/10

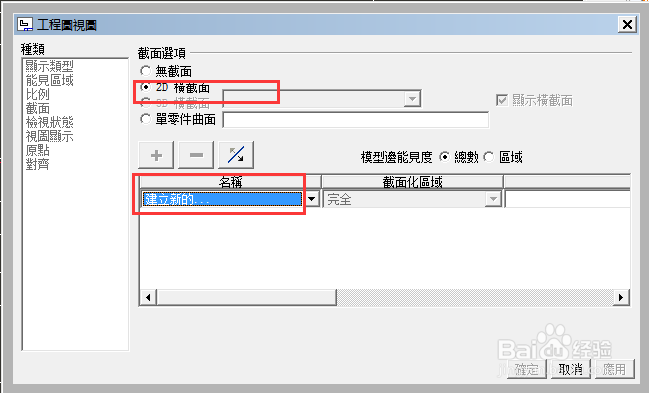

    1、点击2D截面的单选框,

    2、在名称中,选择新建立的。

    4/10

    得到如下瀑布菜单,在此选择平面,点击完成。

    其余选项默认,也可选择偏移,此功能在此不做过多介绍。

    5/10

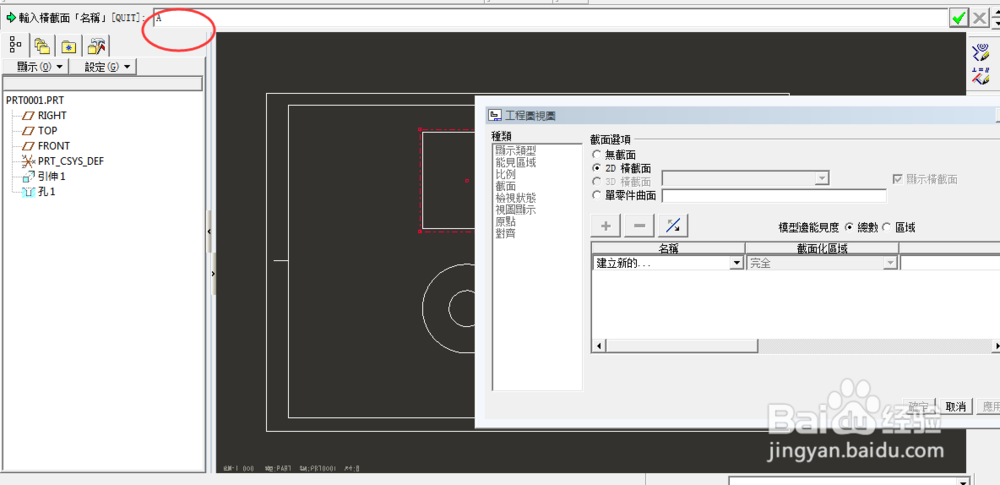

    主页面会弹出输入截面名称的输入文本框,在此输入A。

    可以输入需要的文本即可。

    完成后选择右侧绿色打钩。

    6/10

    得到如下提示,选择一个项目。

    此次意为选择一个剖切实体的截面。

    7/10

    将平面选项激活,是图纸可显示已有的平面。

    8/10

    在此选择right平面。

    9/10

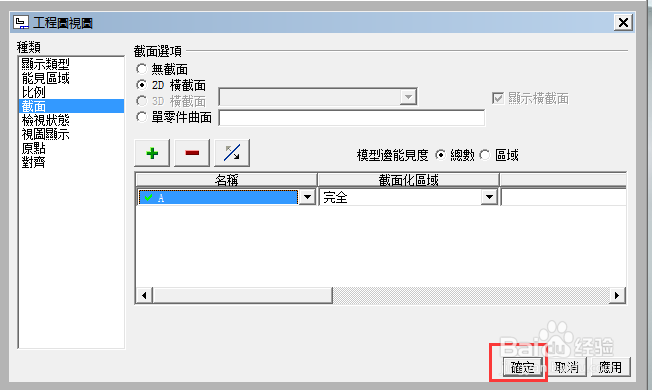

    回到工程图视图对话框,看到A截面已经创建完成,选择右下角确认。

    10/10

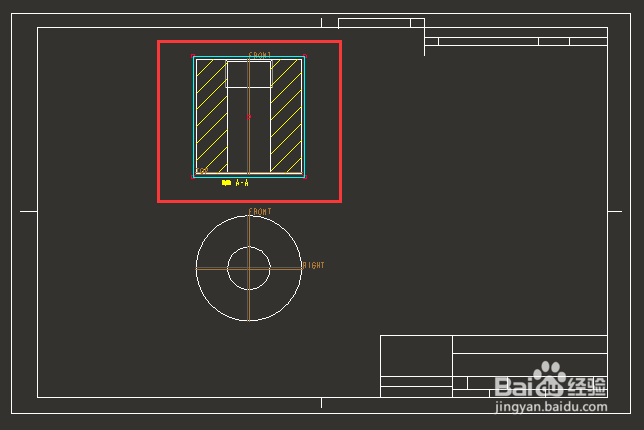

    得到效果如下。
