订阅NX/UG制图中如何设置剖视图线型，箭头及颜色
来源：网络收集 点击： 时间：2024-08-13【导读】：
NX/UG制图中如何设置剖视图线型，箭头及颜色工具/原料moreNX11.0UG11.0方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

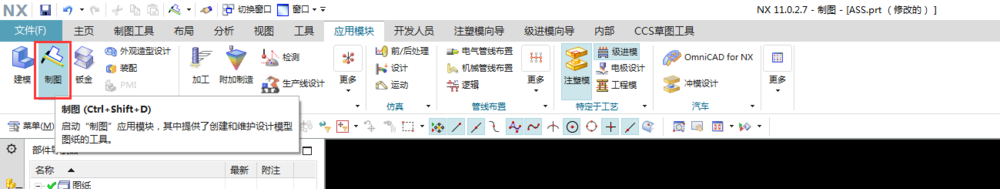

打开NX制图模块

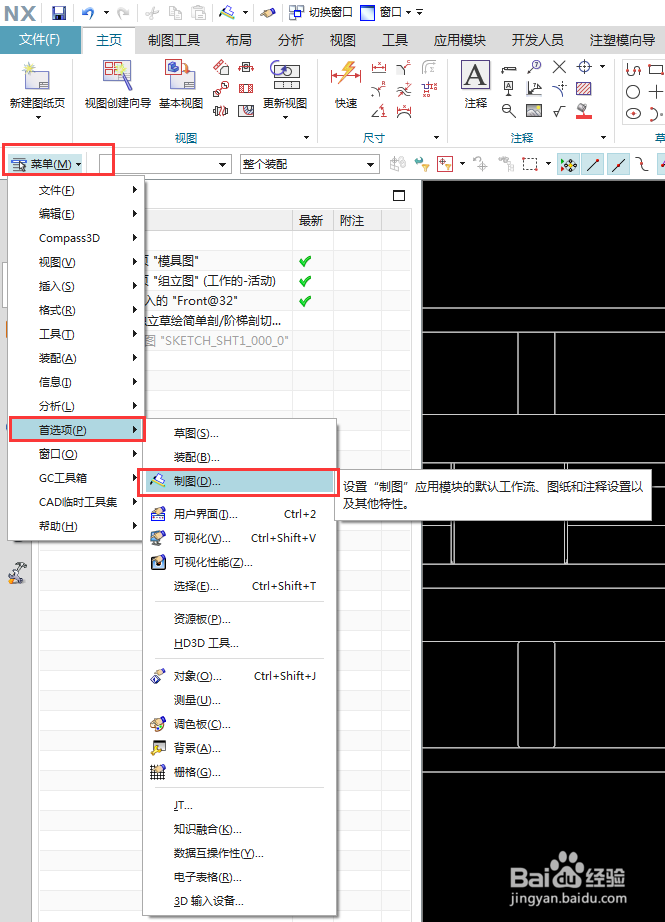

2/5依次点击菜单-首选项-制图

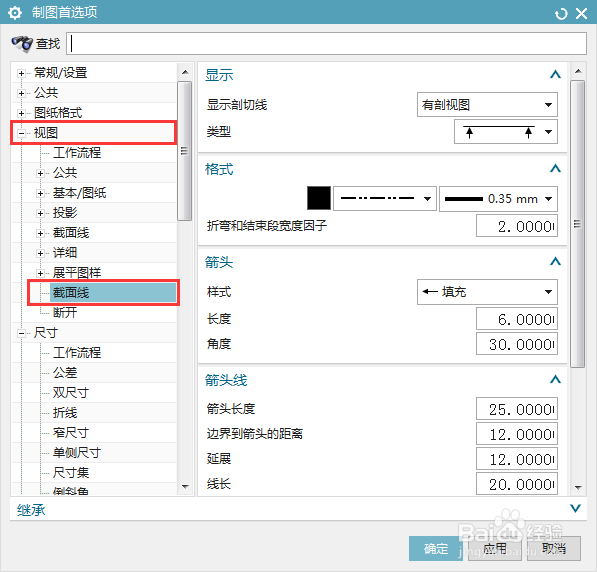

3/5制图首选项-视图-截面线

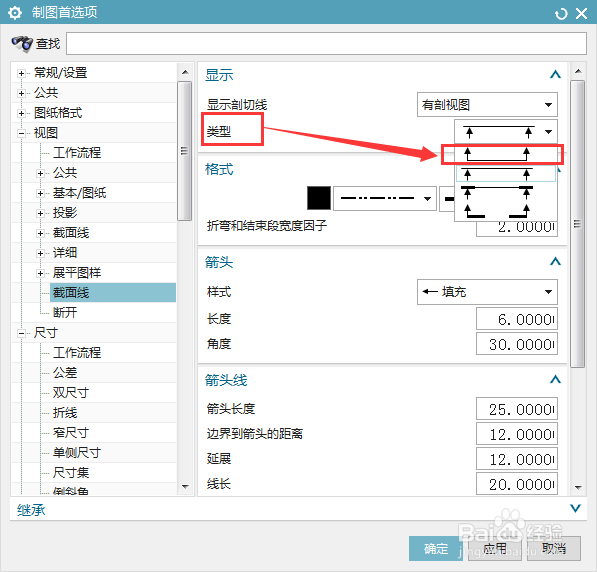

4/5在剖视图的类型中，就可以下拉选择进行设置了（通常使用箭头远离直线类型）

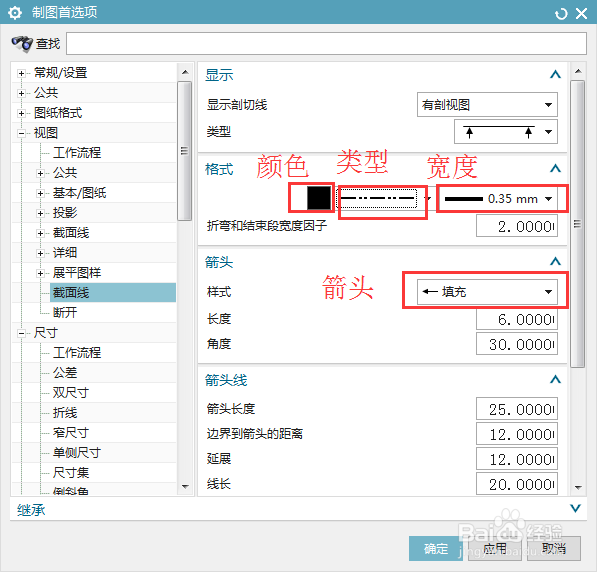

5/5接下来再对箭头的颜色，线型，宽度进行设置；对箭头类型形状的参数进行调整
注意事项在NX11.0版本适用，其他NX版本不一定通用
