在数控加工中，每一种数控机床都有自己相应的CNC系统，如FANUC、Siemens、heidenhain等等。在给数控机床上传G代码文件时，需要相对应的文件格式。在实际的工作中，我们可能面对的，是好几种不同的机床和系统，一件零件，可能会经过不同系统的机床才能加工出来。作为一位CNC工程师，您将要考虑，如何才能快速地输出机床相应的G代码文件。而三维CAD中望3D能高效解决这类问题。全新的三维CAD中望3D2014SP版更是重点加强了CAM功能，与机床设备的对接更灵活、高效，能输出节点支持单独的自定义NC文件后缀，支持串口通信ZWCom，提供大量NC文件到内存有限的机床之间的通信方式。现在，就让我们通过一个实例，一台三轴FANUC系统机床、一台四轴Siemens系统机床，向您展示三维CAD中望3D是如何灵活、快速实现CAM后处理的G代码文件格式输出的。快速建好两条程序O0001,NC1001,如下图：工具/原料more电脑三维CAD中望3D方法/步骤1/7分步阅读

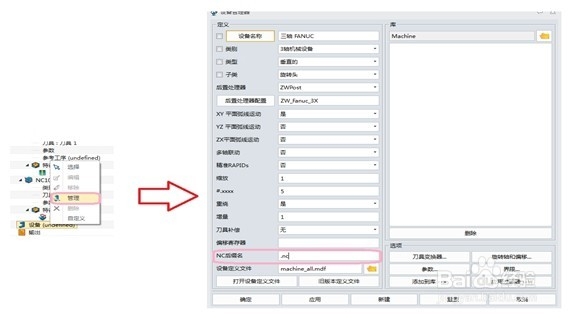

首先，建立三轴FANUC设备，注意在NC后缀名中，输入.NC，FANUC系统机床支持的一种文件格式。

2/7

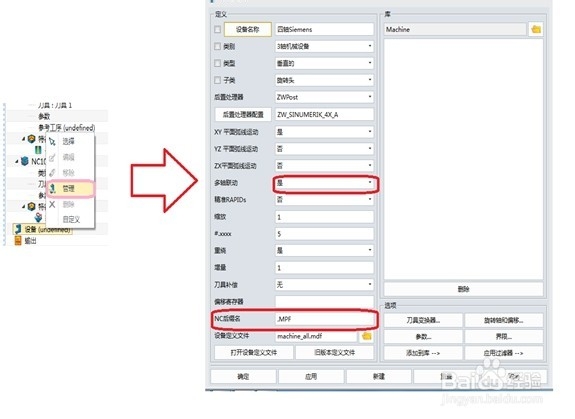

用同样的方法，轻松建立四轴Siemens设备，在NC后缀名中，输入.MPF，Siemens系统机床支持的一种文件格式。

3/7

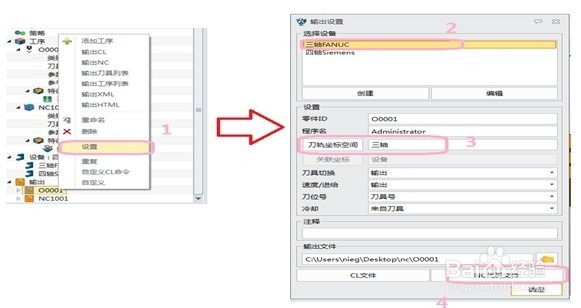

接下来，将O0001、NC1001创建快速输出，准备生成G代码文件，按下图选择：

4/7

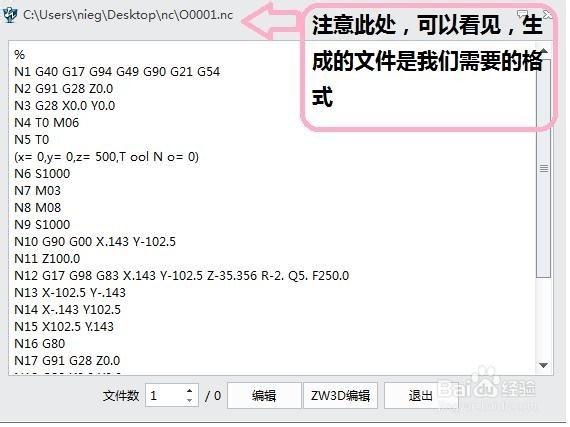

生成需要的三轴FANUCG代码文件。

5/7

同理，可以生成四轴SiemensG代码文件。

6/7

生成需要的四轴SiemensG代码文件。中望3D灵活、快速实现CAM后处理的G代码文件格式输出，大大提高了工程师的工作效率。

7/7

通过以上全部步骤，就可以在三维CAD中望3D中快速地输出符合我们需要的机床G代码文件。三维CAD中望3D易学易用的操作界面，让整个操作过程非常直观、高效，CNC工程师无需花费太多精力，便能快速掌握CAM的加工技巧。
