对于外部导入的模型（UG、catia、solidworks、proe）源文件或者通用格式的文件（X_T；Stp；Step）等格式，spaceclaim可以识别或者处理，但是一旦模型的建模方式方式或者导出产生问题，比如hypermesh中通常所说的自由边、干涉边、小的锐角等，是可以在spaceclaim中的“修复”功能中识别，本经验主要讲解曲面模型在导入后，产生对于边线，在常规“修复”功能无法“删除”或者fill时，通过调整面的功能，对模型进行完善，所选的例子是一个弹簧模型。工具/原料morespaceclaim方法/步骤1/8分步阅读

先用spaceclaim打开“X_T”模型，打开后一般需要对模型进行“修复”，防止多于边、自由边、缺面等问题；

2/8

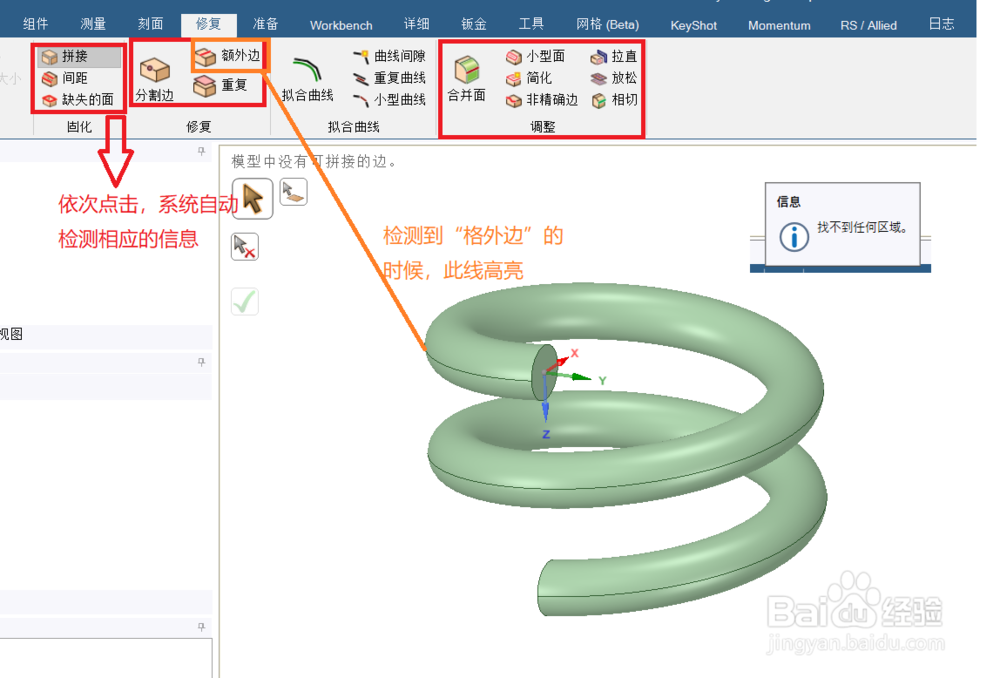

点击“修复”，依次选择“拼接”、“间距”、“缺失的面”，均没有问题，再点击“分割边”，也没有问题，点击到“额外边”的时候，出现高亮的“额外边”。

3/8

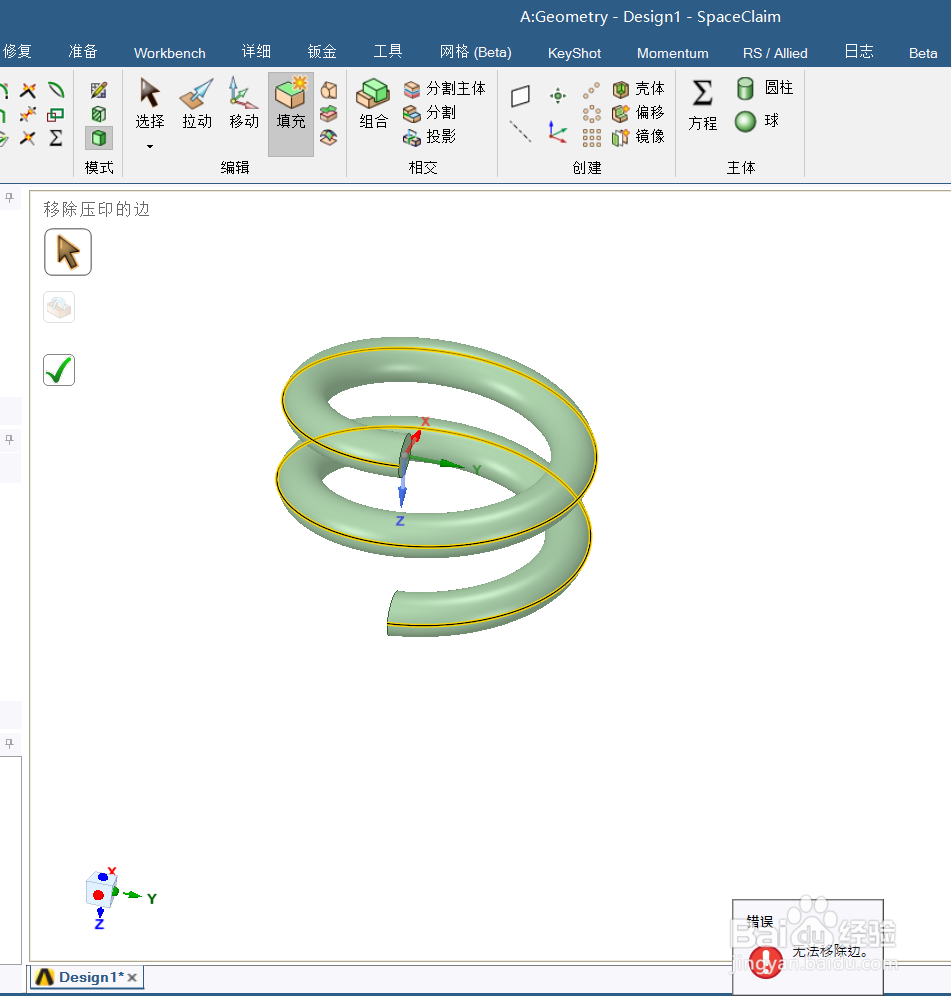

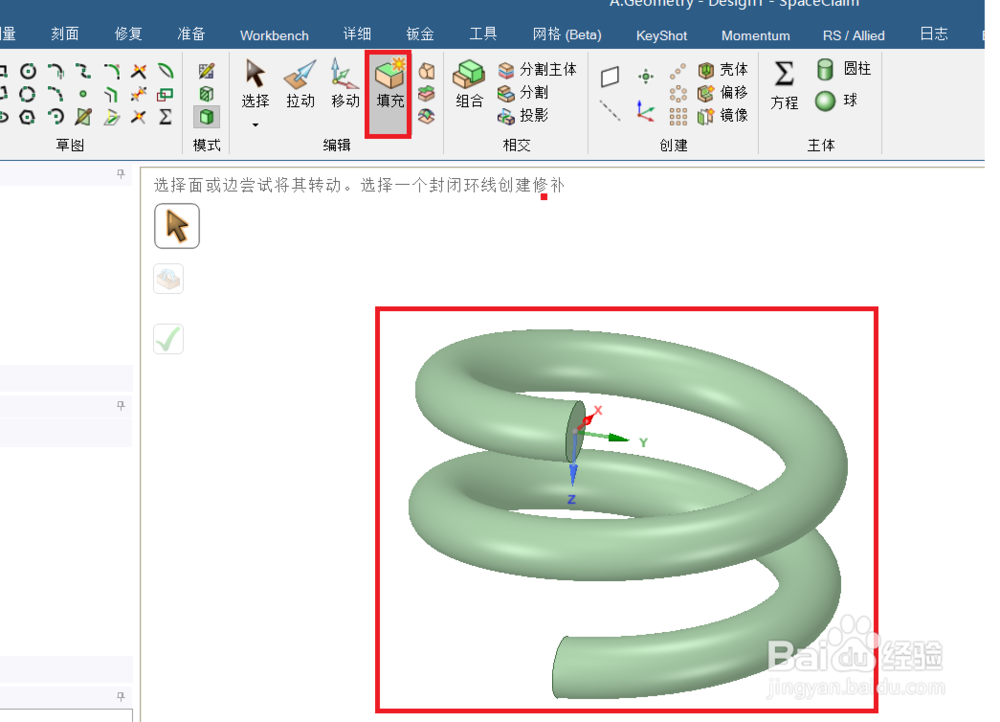

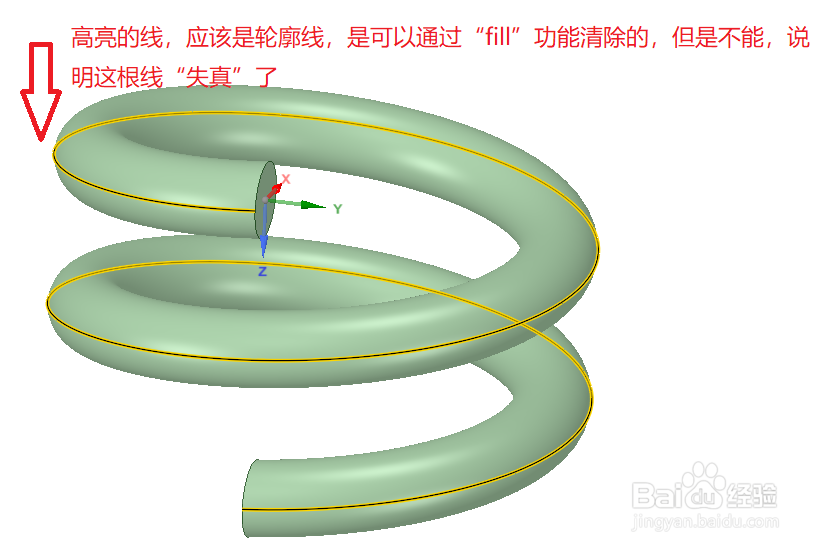

但点击“删除”命令，无法自动删除。说明这个“额外边”的形成一般不是通过扫略或者拉伸等常规命令形成的；点击“设计”回到设计界面，点击“fill”功能，选折这根线，也没有办法删除；说明这个“格外边”确实不是中规中矩的面扫描的曲线，也不是函数控制的问题，而是模型经过处理，缺失了一部分面，比如弹簧之前的扫面曲线的源面已经被后续修改，移动过，再导成的通用格式，这个时候就需要额外的调整面，将真实的扫面线显示出来（这个额外边可以理解为spaceclaim自动计算的）；

4/8

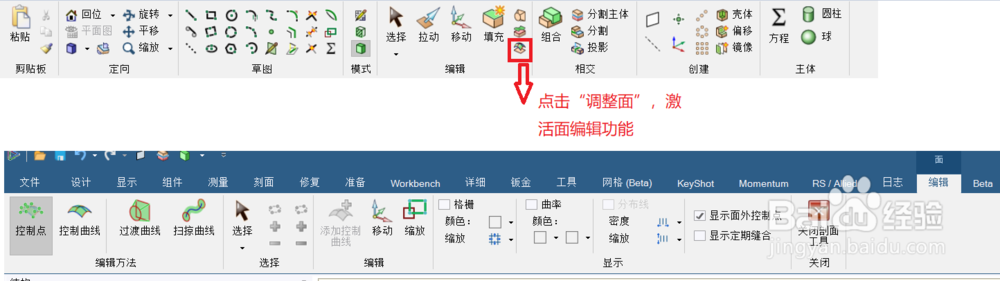

点击“调整面”，激活面编辑功能；

5/8

选择“扫略曲线”并选择模型，红色的为真正的“源面”，蓝色的为“规律曲线”；可以用在红色的线上建立一个面，再将这个面替换模型显示的“初始面”，这样就spaceclaim可以计算出真正的扫描的源面与规律曲线；

6/8

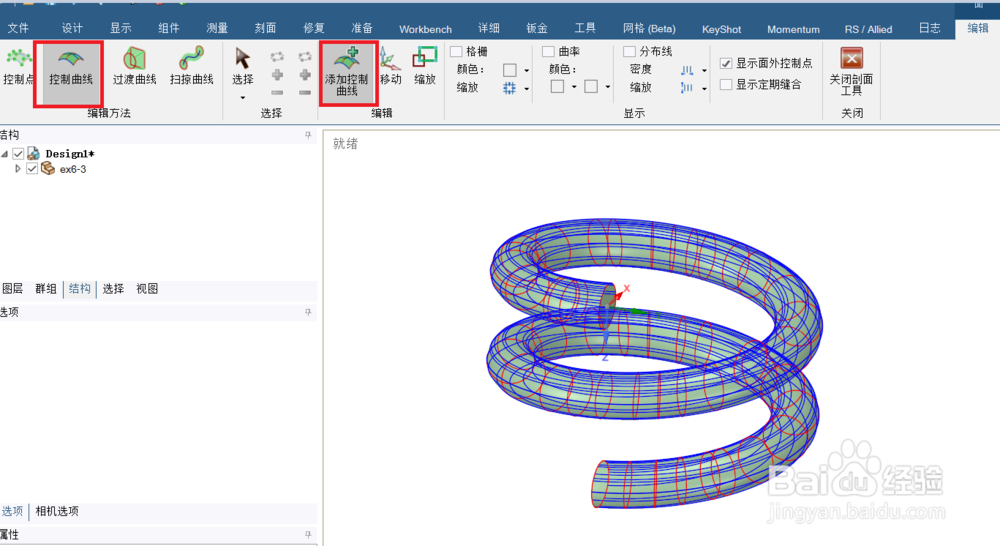

但无疑这个改变了模型，现在利用“添加控制曲线”命令，通过增加“源面”的方式，无限逼近“规律曲线”；

7/8

完成后，点击“fill”功能，点击这根“格外边”，格外边就被删除了；

8/8

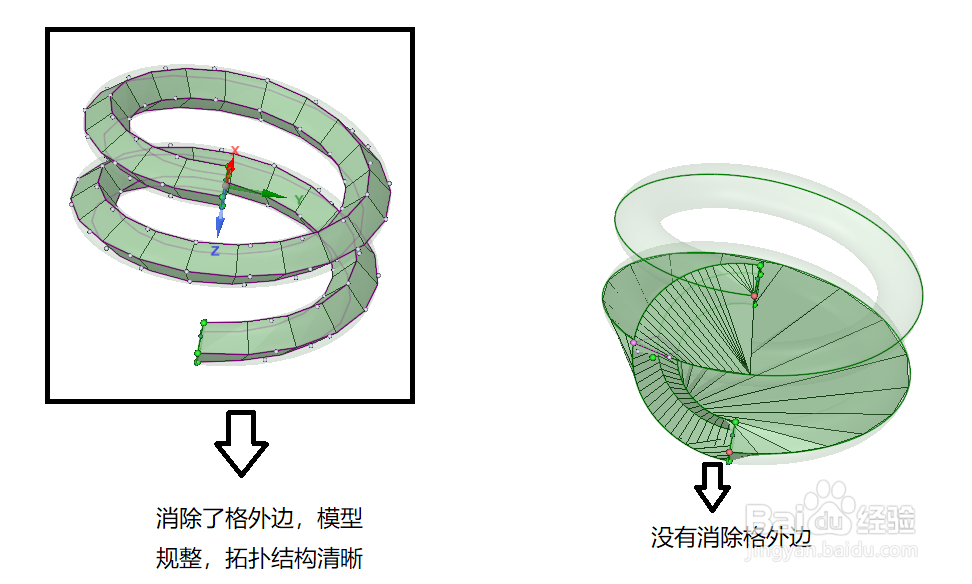

为什么要取消额外边，看一下网格划分就明白了。消除了格外边的模型，拓扑结构清晰。
