在办公软件的教学中，孩子可以学习Visio软件来制作流程图。有时需要创建管道设备图。那么，Visio软件中如何画管道设备图呢？小甜甜这里给大家分享一下Visio软件中画管道设备图的方法。方法/步骤1/7分步阅读

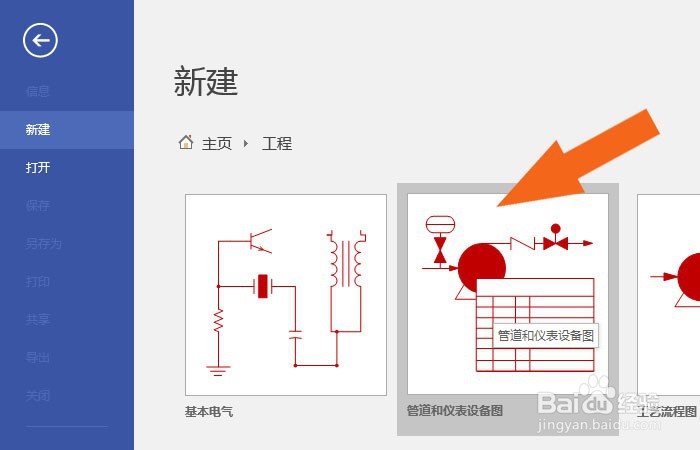

在计算机中，打开Visio软件，并选择【管道设备图】模板，如下图所示。

2/7

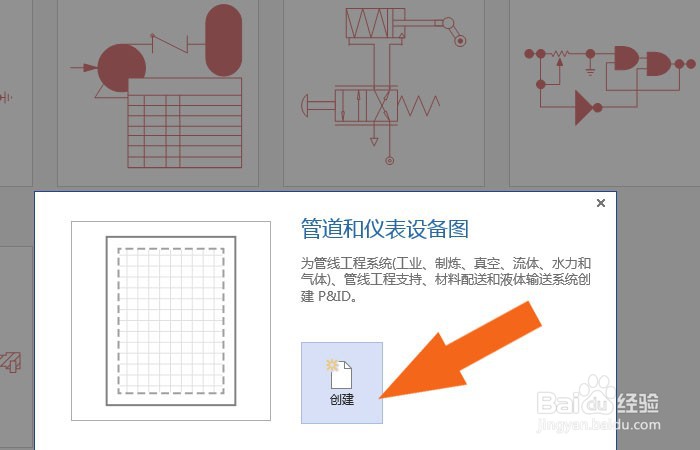

接着，在【管道设备图】模板窗口中，鼠标左键单击【创建】按钮，如下图所示。

3/7

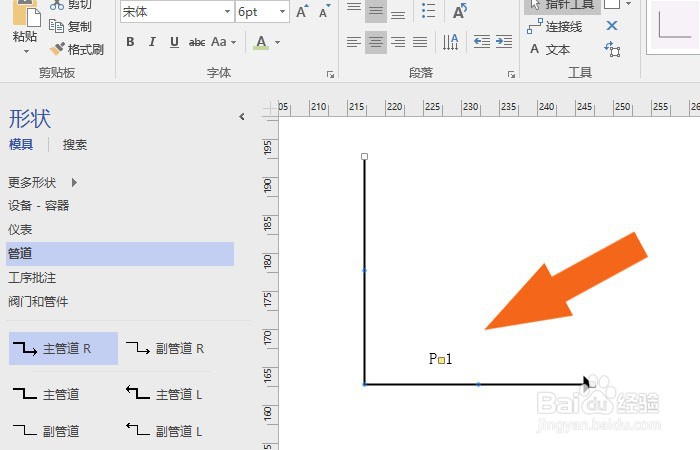

然后，在管道设备图的窗口中，鼠标左键选择主管道图形，并在画布中绘制出来，如下图所示。

4/7

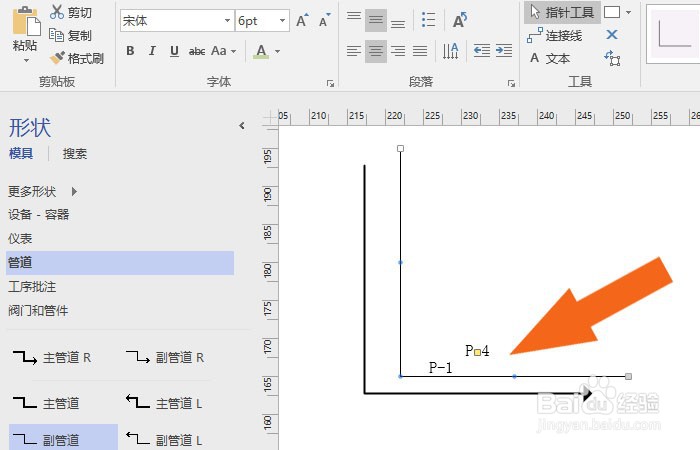

接着，在管道设备图的窗口中，鼠标左键选择副管道图形，并在主管道图形的右边绘制出来，如下图所示。

5/7

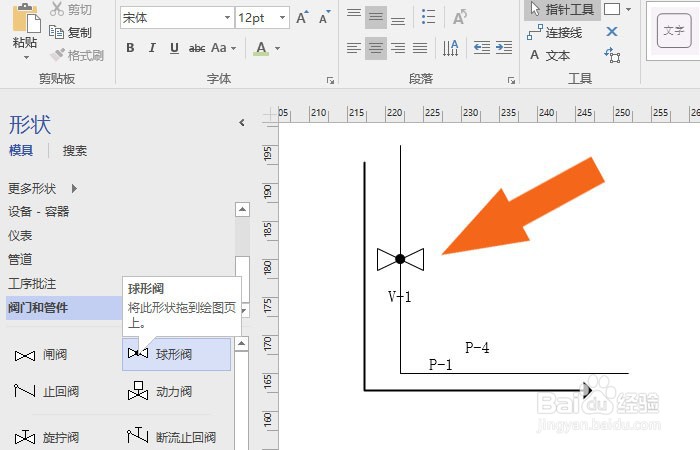

然后，在管道设备图的窗口中，鼠标左键选择阀门图形，并在副管道图形上绘制出来，如下图所示。

6/7

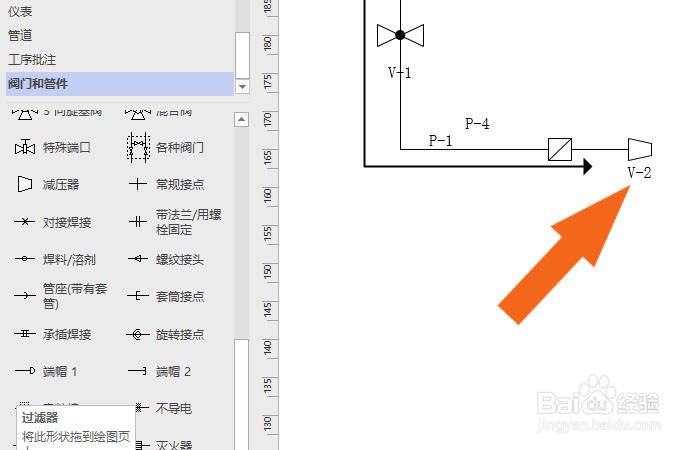

接着，在管道设备图的窗口中，鼠标左键选择过滤器图形，绘制出来，如下图所示。

7/7

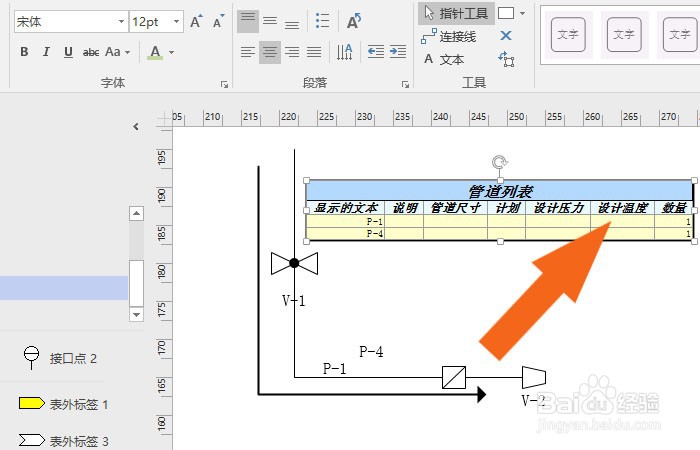

最后，在管道设备图的窗口中，鼠标左键选择管道列表，在主管道上绘制出来，在表格上可以显示绘制的设备名称，如下图所示。通过这样的操作，就学会了在Visio软件中创建管道设备图了。
