预铺高分子自粘胶膜防水卷材（非沥青）是专门针对地下工程需用预铺法施工的工程部位而研发的一种性能优越的多层复合防水材料，其主要由高密度聚乙烯（HDPE）片材、高分子自粘胶膜和有特殊性能要求的表面颗粒保护层组成。后浇混凝土在初凝前，混凝土在重力作用下与卷材自粘胶层慢慢的产生交联啮合，在水泥固化过程中产生物理吸附和卯榫作用，使得卷材与后浇混凝土牢牢地粘接在一起，不易脱开。工具/原料more清理基层的施工工具：水枪、扫帚、抹布等卷材的施工工具：裁纸刀、手持压辊等。其它相关配套工具方法/步骤1/6分步阅读

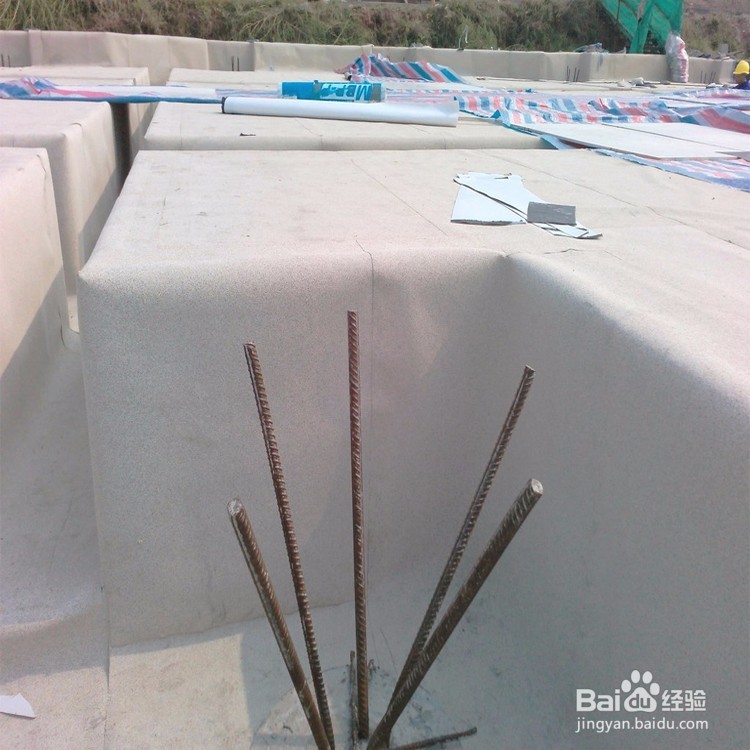

基层清理：

1、用扫帚、铁铲等工具将基层表面凸起物清理干净，扫除即可施工；

2、基层要求坚固密实、光滑平整、均匀一致，表面不得出现酥松、毛刺、起砂等现象；

2/6

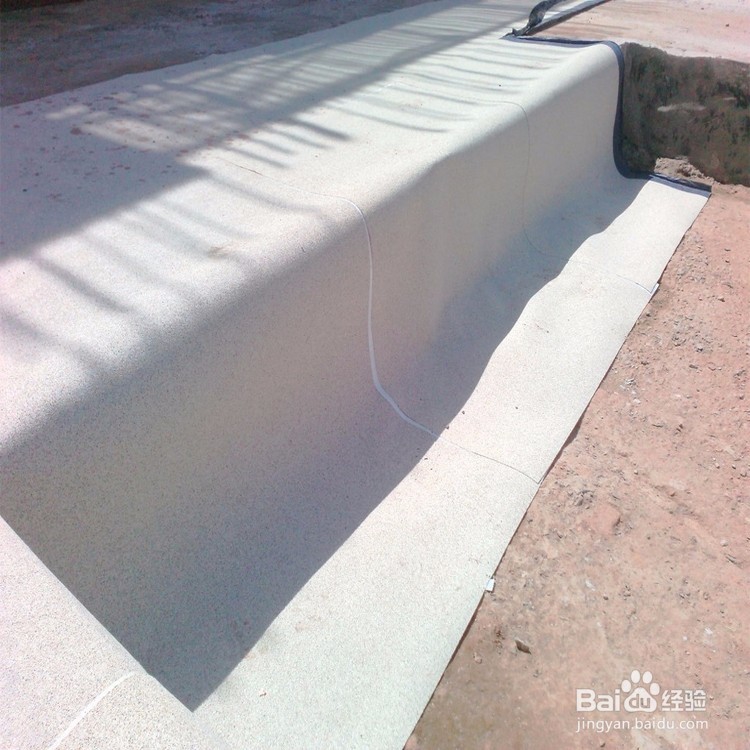

工艺原理：

预铺高分子自粘胶膜防水卷材预铺反粘法是将表面处理后不粘的胶粘层朝向施工人员，然后将液态混凝土直接浇筑在卷材上，待混凝土固化后，在卷材与混凝土之间形成连续牢固的粘结。其施工顺序如下：基层处理→空铺卷材→浇筑混凝土。

3/6

工艺优点：

1、单层铺设，拐角处无需加强层。预铺防水卷材与传统防水材料不同，只需单层铺设就可以达到很好的防水效果，并且这一层必须与结构混凝土满粘。在拐角处无需加强层，这大幅度节约了材料的用量。

2、高分子自粘预铺防水卷材对基层要求简单，只需要最低限度的表面处理，不需要底油或热气烘干潮湿的基层，无挥发性物质；当混凝土基层达到可以上人的强度后，就可以施工。

3、高分子自粘预铺防水卷材施工温度范围宽，在全年的很多季节都可以施工。

4/6

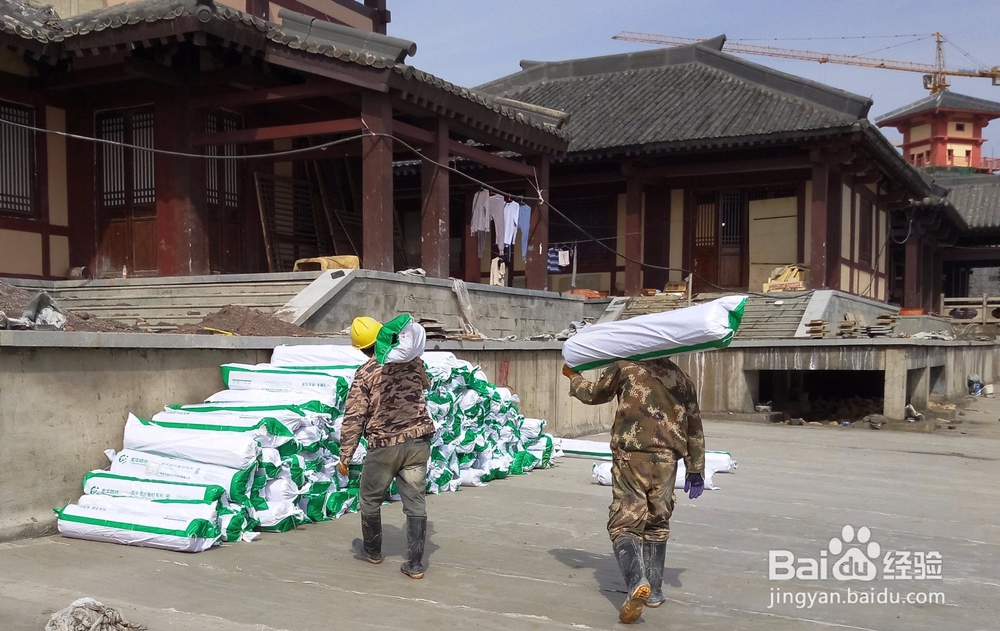

基层处理：

水平基层表面应是整块的混凝土地面或者是密实度很好的粒状填料砂土垫层，垫层要避免使用松散骨料或棱角尖锐的骨料，砂石应使用多角状的，而不用倾斜面或凹凸面的，可在潮湿面上施工，但表面若有积水，则需清除干净，以免影响搭接边的粘结，从而影响防水性能。

5/6

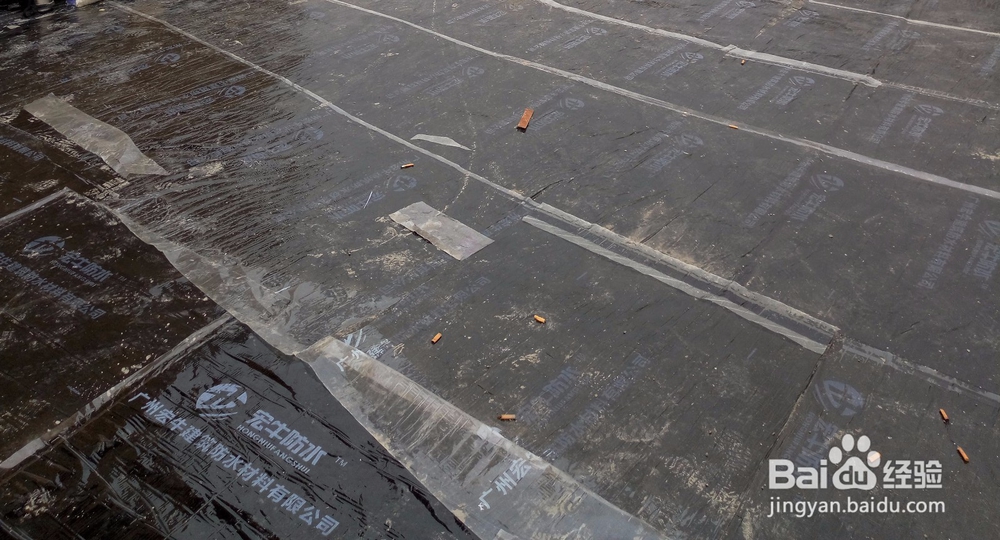

卷材铺贴：

预铺式高分子自粘防水卷材铺设时将搭接边重叠，用钢锟子压紧搭接边确保其粘结完全，保证防水的连续性和整体性。预铺式高分子自粘防水卷材在摄氏-4度以上均可以进行施工。在低温施工时，可用煤气灯或类似器具对搭接边适度加热，除去上面的湿气以提高粘结度。卷材搭接边宽度为70毫米，注意保证搭接区的下面部位干净，乾燥，没有灰尘。当两块卷材已搭接在一起，施工要连续进行，辊压搭接边要用力，这样才能保证搭接边的良好粘结。

6/6

上部混凝土施工：

在细部节点处理完毕和卷材铺设完成后，保证卷材上表面干净整洁，验收合格后及时浇筑混凝土。要保证卷材与混凝土为满粘，不能将卷材有裸露，保证混凝土整体浇筑均匀。

注意事项

严格执行材料进场验收制度，必须符合设计及规范要求，并见证取样送检。

在卷材上焊接钢筋时做好对卷材的保护措施，避免由于焊接损坏卷材。

大面防水卷材施工时，卷材长边搭接不小于70mm，短边搭接不小于80mm

相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平，见卷材搭接。

在潮湿基面铺设时，基面应平整坚固、无明水积水。

卷材长边应采用自粘边搭接，短边应采用胶粘带搭接，卷材端部搭接区应相互错开。

立面施工时，在自粘边位置距离卷材边缘10~20mm内，应每隔400~600进行机械固定，并应保证固定位置被卷材完全覆盖。
