在CAD模型空间中设置好了虚线和线型比例，按比例打印预览，看着一切都正常，但到了布局空间，将视口比例设置成打印比例一致，却发现虚线却又变成实线了。这是怎么回事？应该怎么解决呢？工具/原料moreCAD2010以上均可方法/步骤1/2分步阅读

一、修改全局线型比例

既然视口已经通过比例将图形缩小了50倍，我们就不需要将线型比例设置成50了，将线型比例LTSCALE改成1就好了。

输入LTSCALE，回车，输入1，回车，将线型比例修改成1，图形就恢复正常了

2/2

二、按模型空间尺寸计算线型比例

CAD布局中按图纸空间还是模型空间尺寸计算线型比例是由变量PSLTSCALE决定的。此变量默认值为1，将这个变量设置为0就会按照模型空间尺寸计算线型比例。

我们可以在命令行输入PSLTSCALE，回车，输入0，回车。

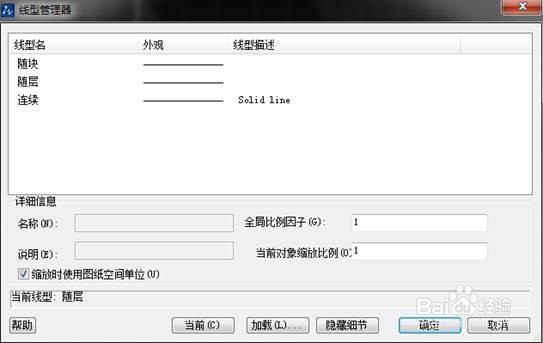

其实这个变量在线型管理器对话框就可以设置，选项是“缩放时使用图纸空间单位”

注意事项

当取消了上述选项后，只需要把线型比例LTSCALE重新设置成50即可，不过在这种设置下，虚线虽然可以显示，但不同比例视口中的线型比例就不同了
