点击角度标注工具：

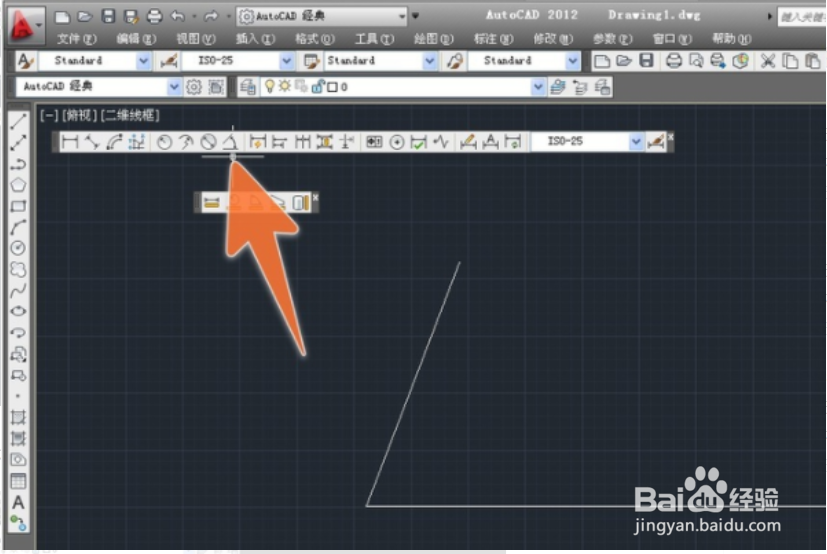

在cad上画上一个角，并在工具栏上点击角度标注工具。

点击两条线：

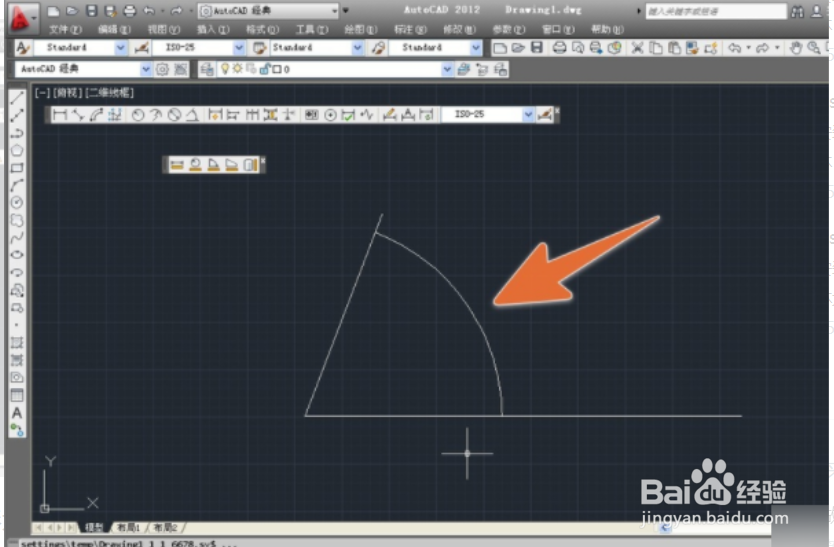

分别点击这个角的两条线，这时发现标注的弧线上，没有出现该角度的标注数值。

图形太大：

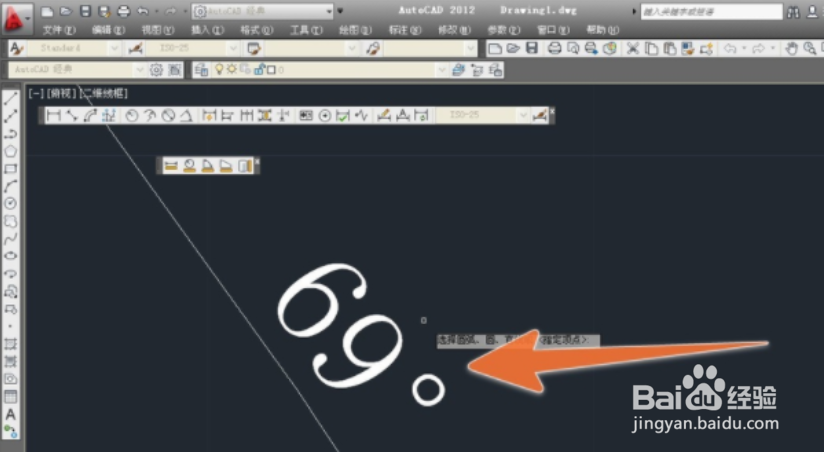

出现这种情况一般是因为图形太大，而标注数值的字号太小引起的，当放大图形时，可以看到标注的数字。

标注样式：

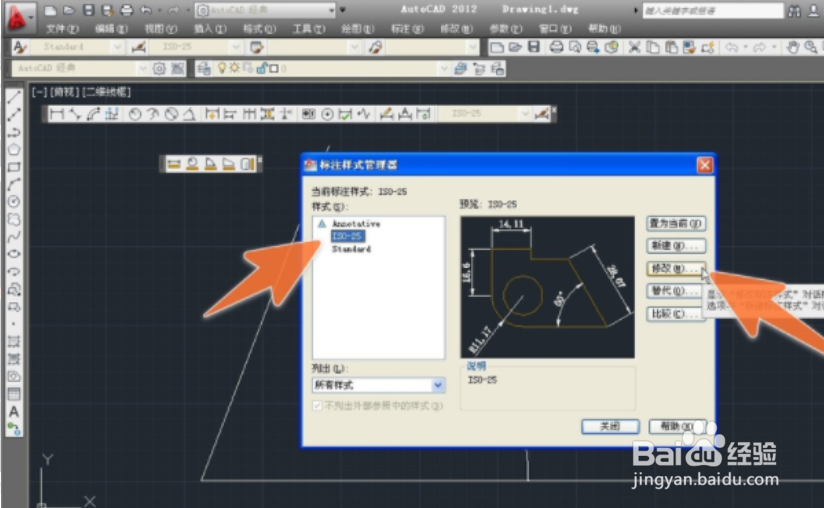

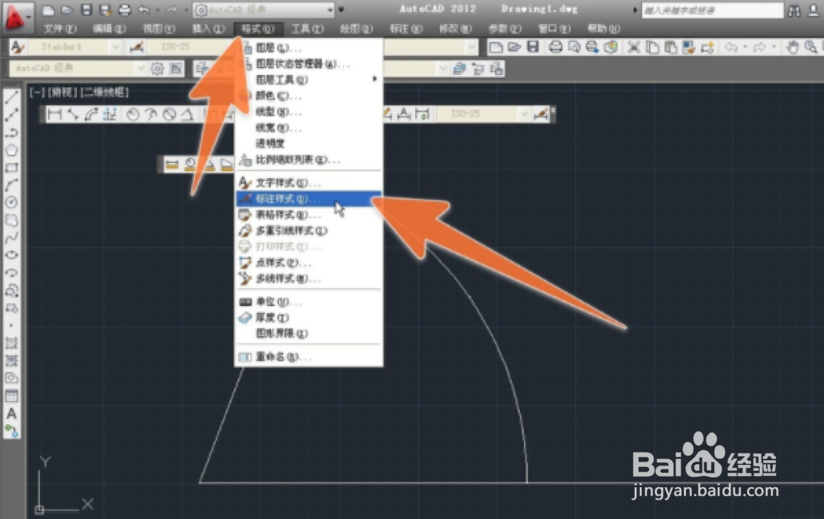

点击格式里面的标注样式。在打开的窗口里，点击当前应用的标准样式，在右侧点击修改。

修改数值:

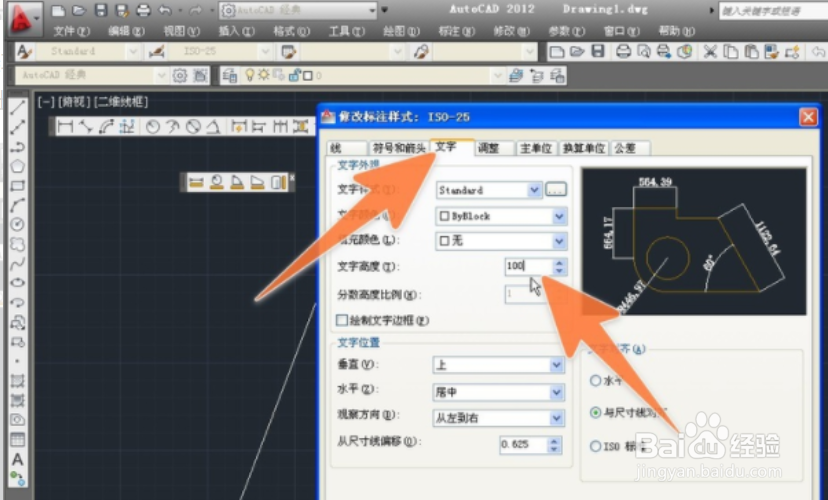

在打开的窗口里，点击文字选项，把文字的高度值，改得更大些，点击确定，这样标注的数值，就可以在CAD图形中显示出来了。
