订阅CREO怎么绘制管螺纹
来源：网络收集 点击： 时间：2024-08-15【导读】：
今天为大家分享一篇【CREO怎么绘制管螺纹】的教程工具/原料moreCREO方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

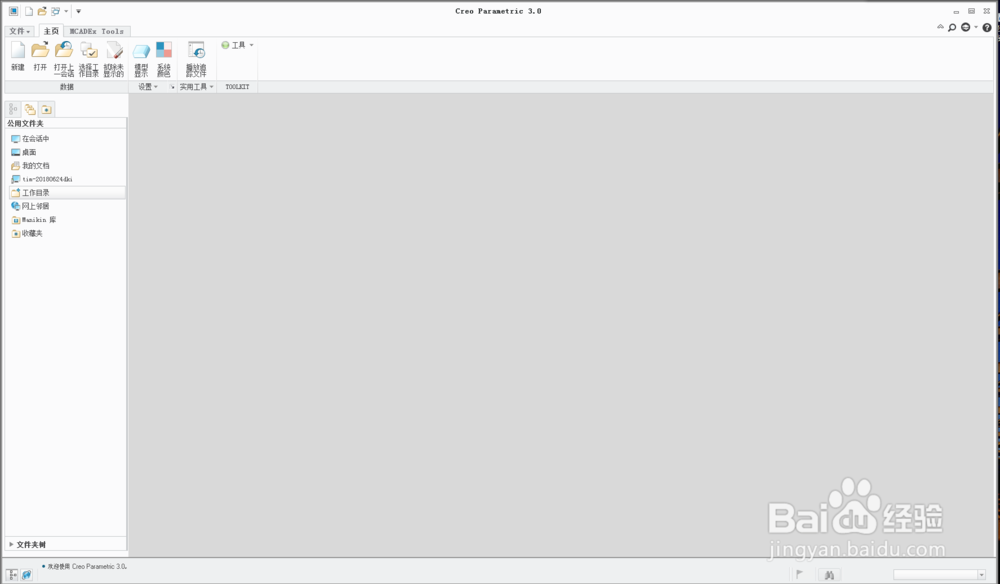

首先，我们先来打开一个CREO软件，这里已CREO3.0为例，其他creo版本均可以的。我们双击或者右键打开软件。

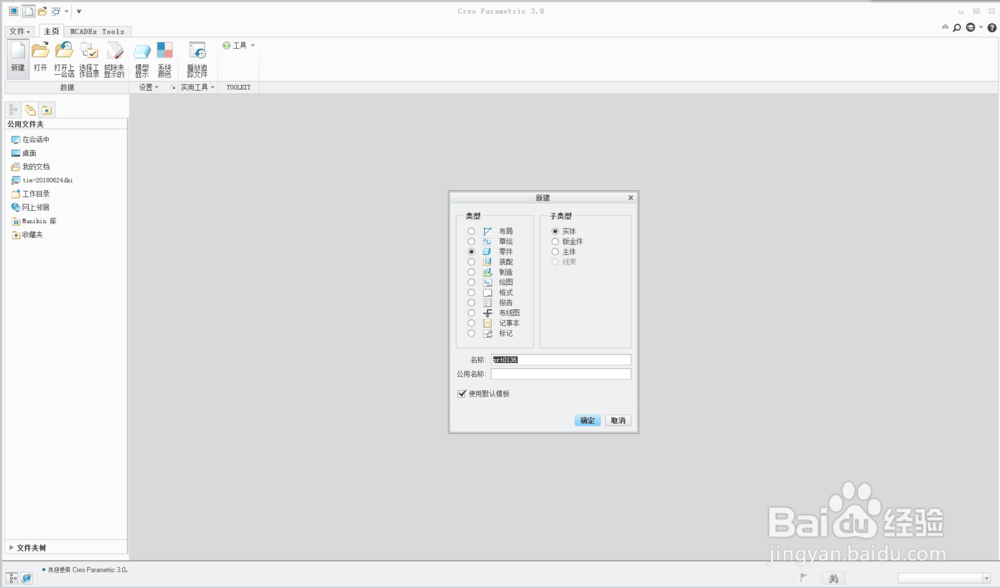

2/7然后点击【新建】、新建一个【零件】，并点击确认，进入零件模型界面。

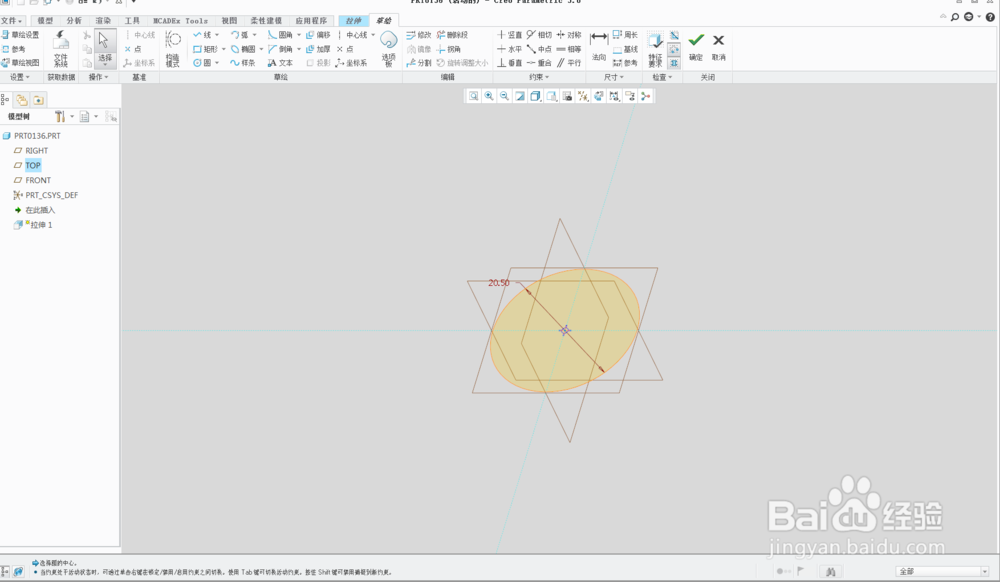

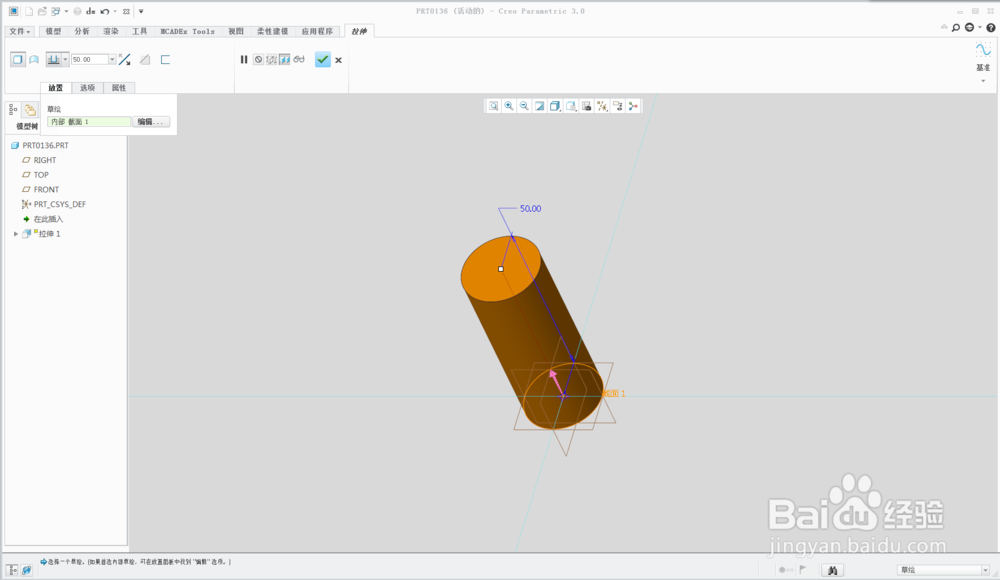

3/7再点击【拉伸】，选择一个基准平面为草图平面，比如我们可以绘制一个G1/2螺纹，我们可以绘制一个圆形，直径为G1/2的外径，即为螺纹大径20.5mm左右。

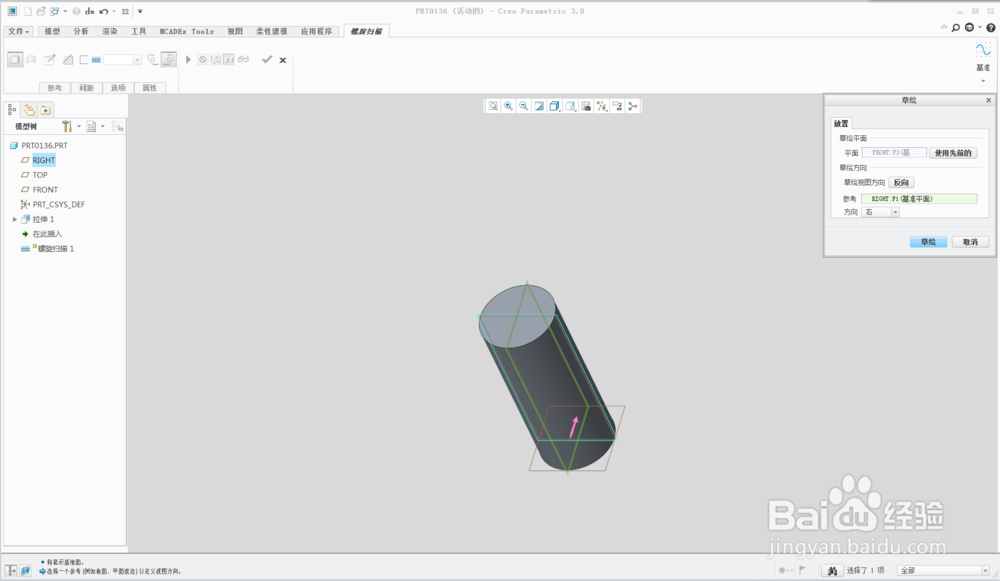

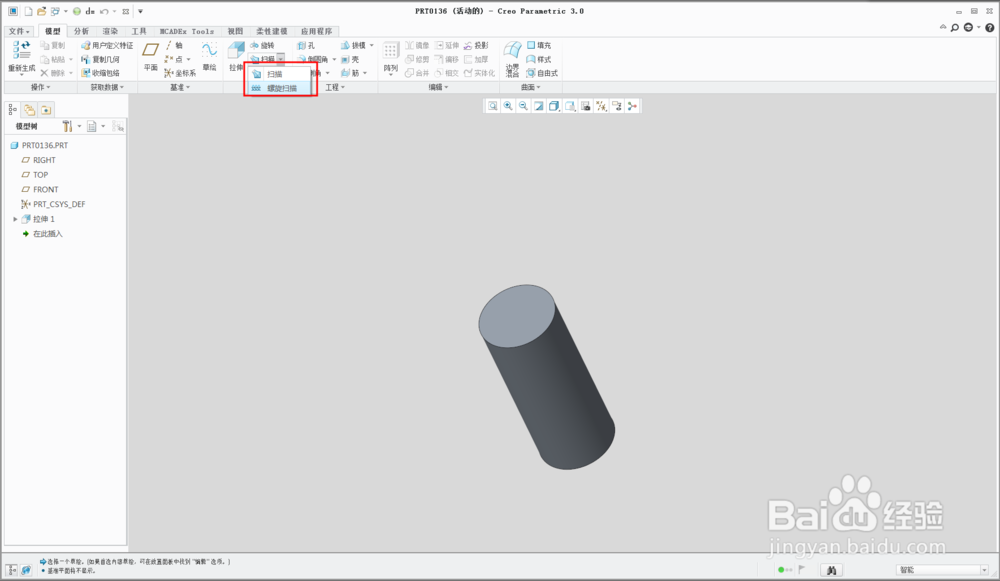

4/7点击【扫描】-【螺旋扫描】，然后点击一个基准面为草图平面。

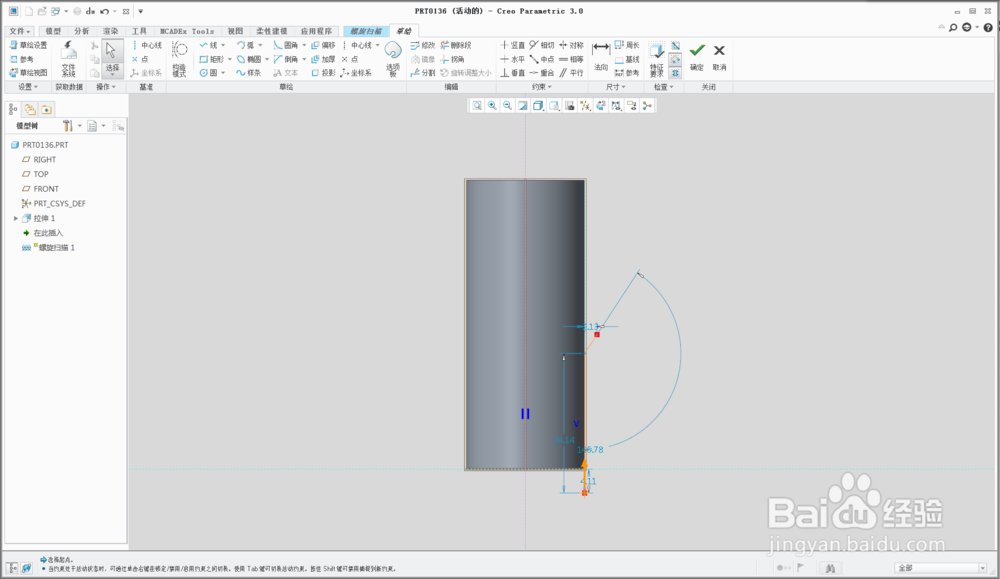

5/7在草图平面中，绘制一条中心线，并绘制一条螺旋扫描的路径线条，绘制完成后点击确定，如下图所示，

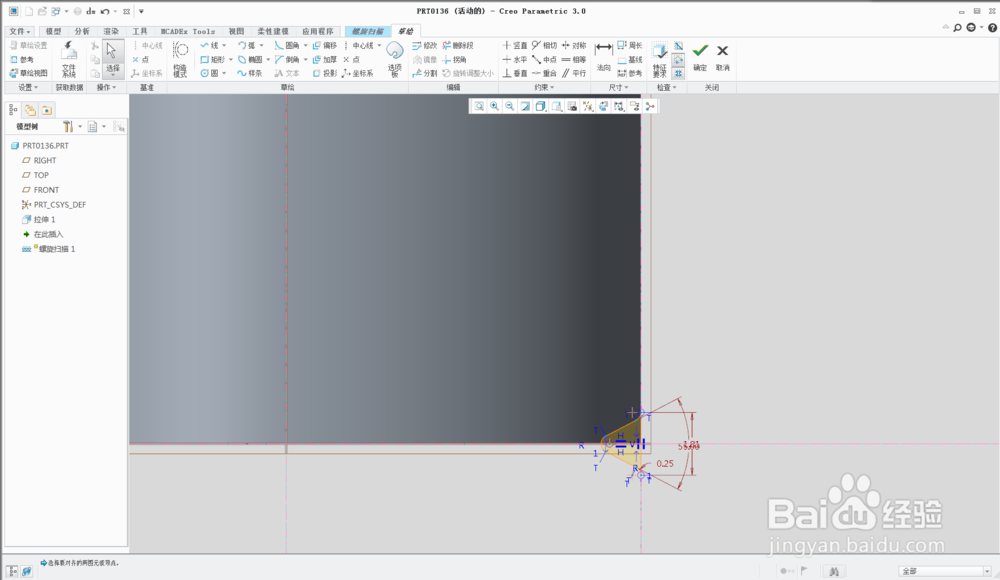

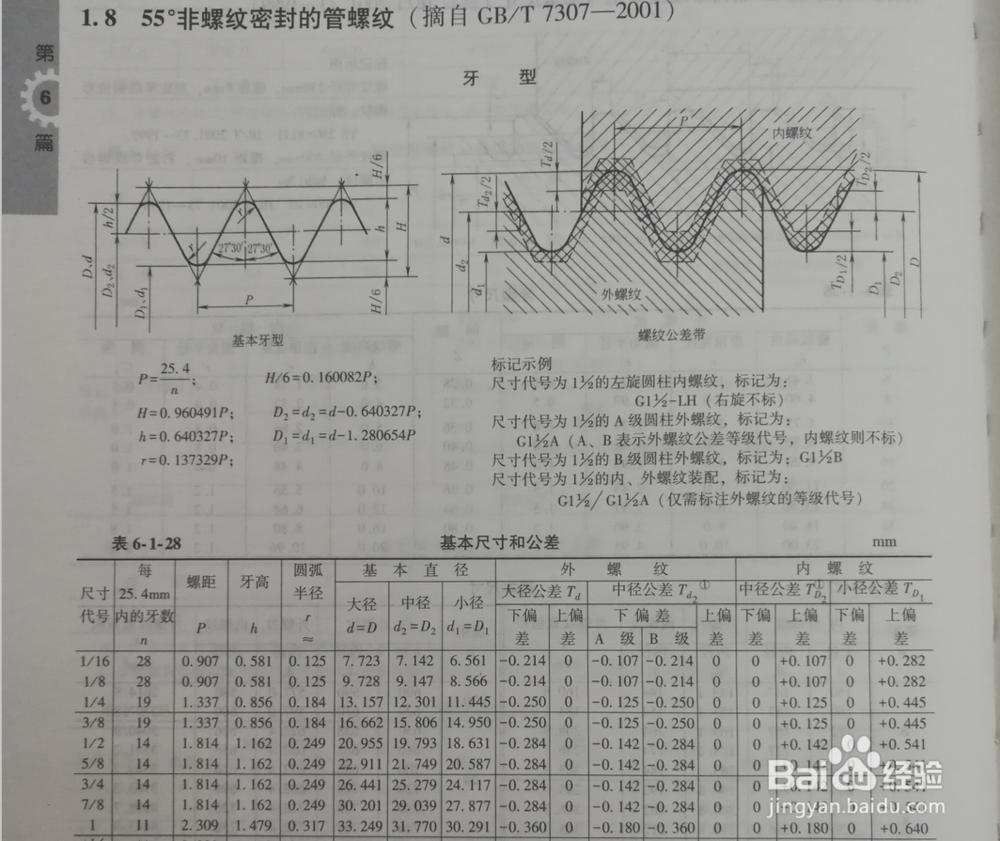

6/7然后在点击绘制螺旋截面，绘制一个牙型,G1/2的牙型，具体如何绘制牙型，可自行参考对应的牙型。

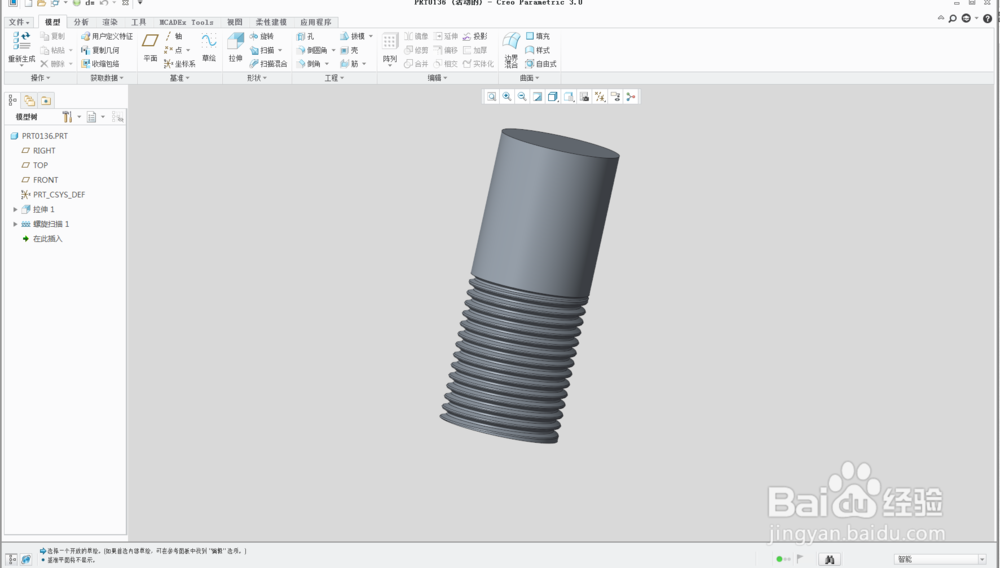

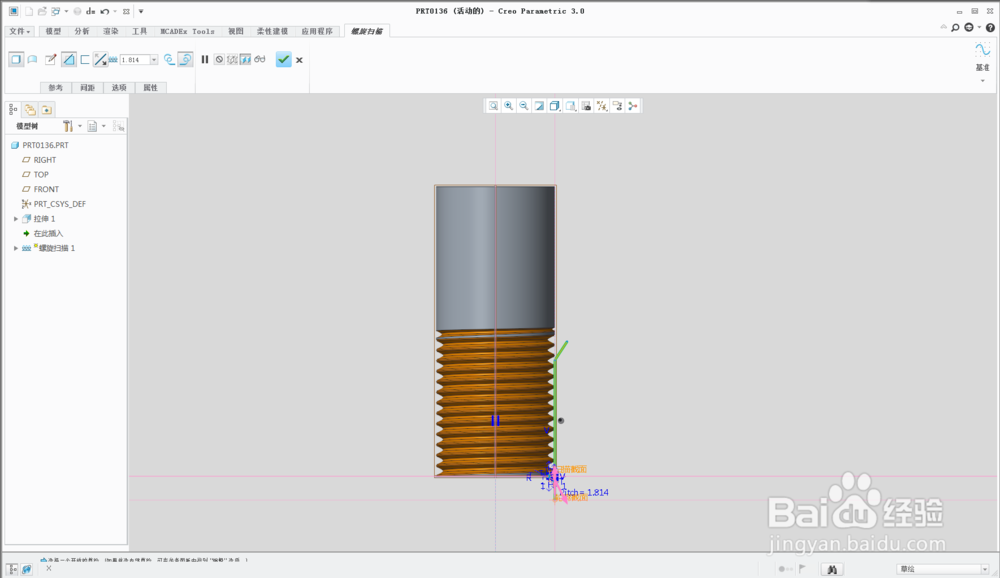

7/7正确的输入牙型截面以及节距，就能画出来了
