订阅怎么在cad布局中插入图框？
来源：网络收集 点击： 时间：2024-08-16【导读】：
在布局中插入图框的方法操作起来也非常的简单，下面小编给大家准备了图文教程，按照步骤操作即可。工具/原料moreAutoCAD方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

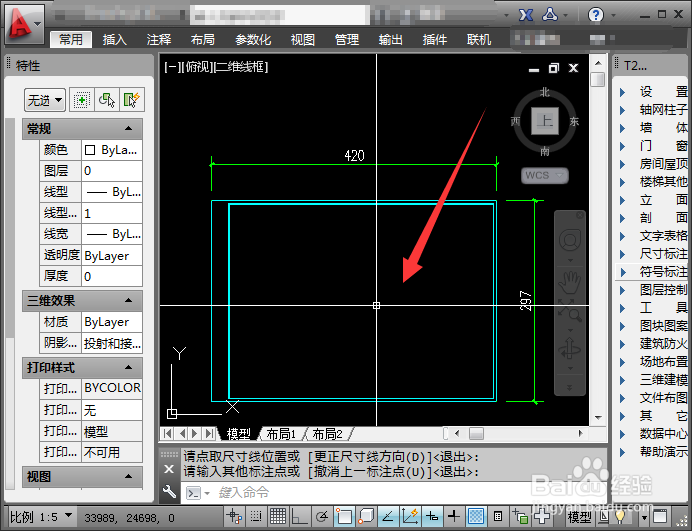

先绘制所需使用的图框（图框长宽尺寸网上均可查询），或者在别处复制过来一个标准图框均可。

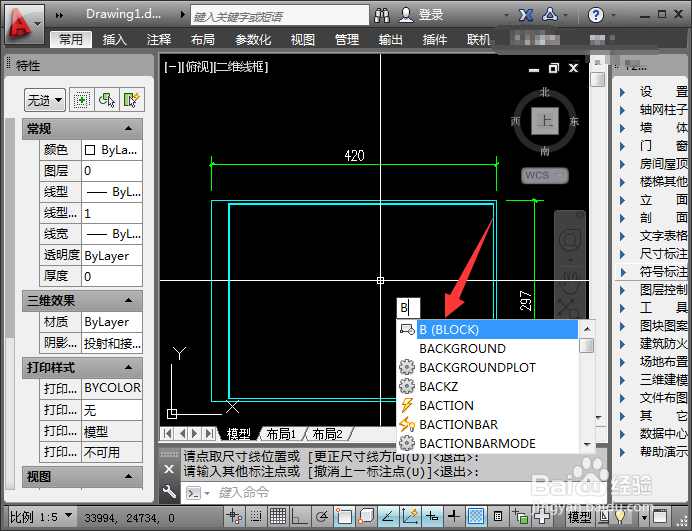

2/8输入命令B（block）执行块定义生成块。

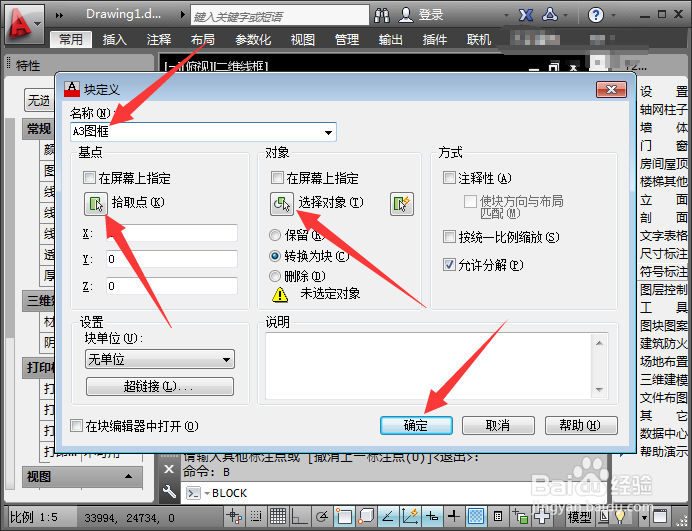

3/8编辑名称、点击拾取点（一般以图框左下角为准）和点击选择对象（圈选选中图框），点击确定。

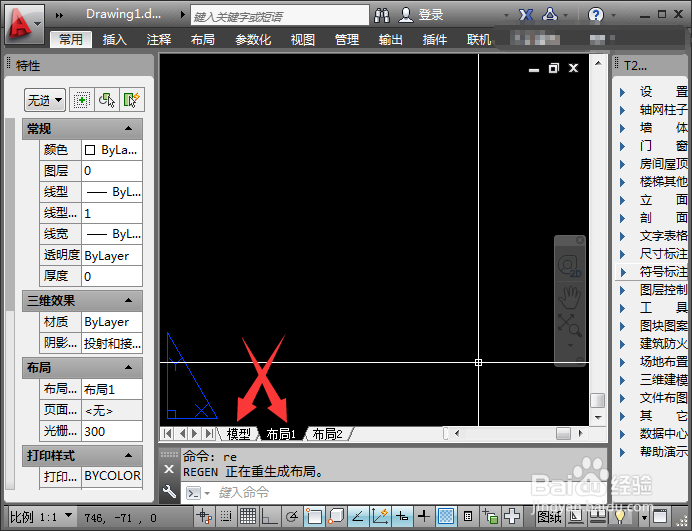

4/8从模型空间切换到布局空间，没有切换过来的先切换。

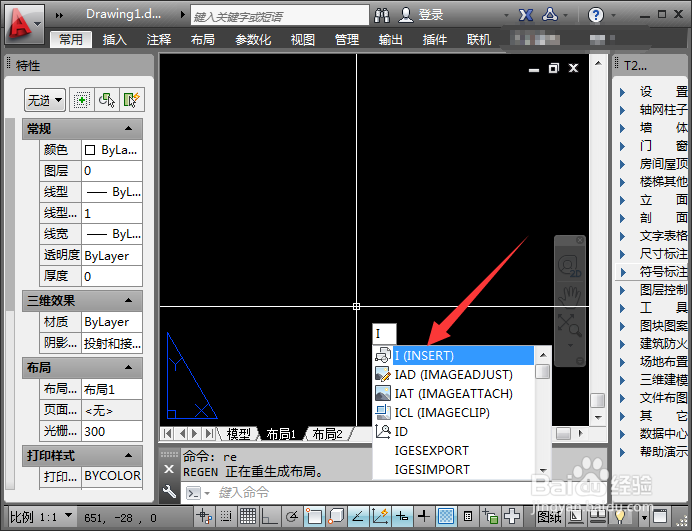

5/8输入命令I（insert）插入图块。

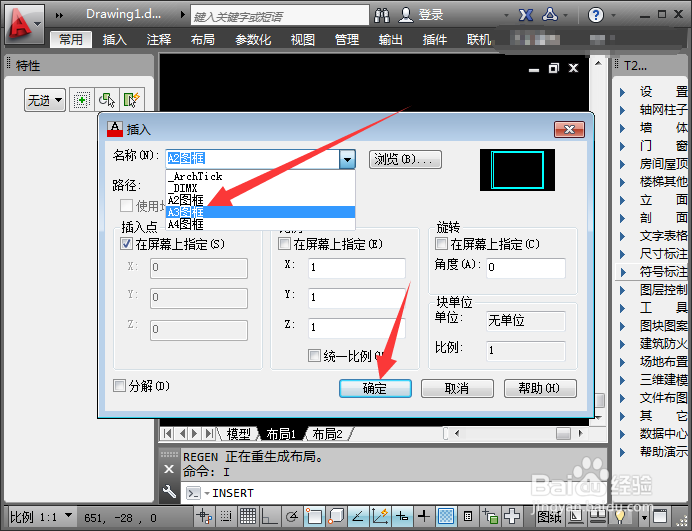

6/8在名称中找到需要插入的图框，点击确定。

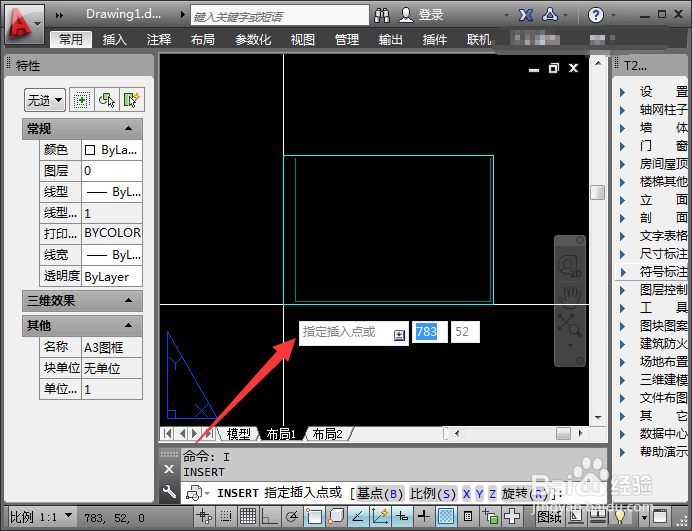

7/8左下角点选择插入点点击一下完成插入。

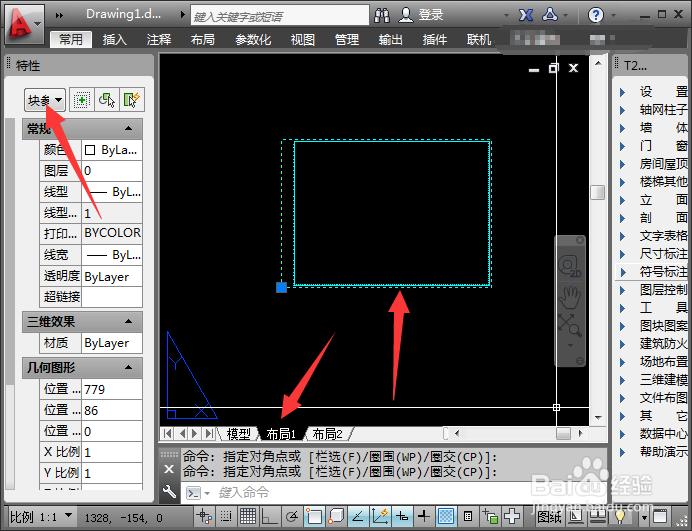

8/8插入完成后的图框以块参照存在，可以进行开视口后使用或直接使用。
注意事项不区分AutoCAD版本
