订阅在用allegro进行PCB设计时,如何更新封装？
来源：网络收集 点击： 时间：2024-08-17【导读】：
在PCB设计中，有时会遇到封装改变，需要更新封装的情况。那么在allegro中，如何设置更新封装？工具/原料more电脑allegro软件方法/步骤：1.文件端操作
方法/步骤2 软件端操作1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

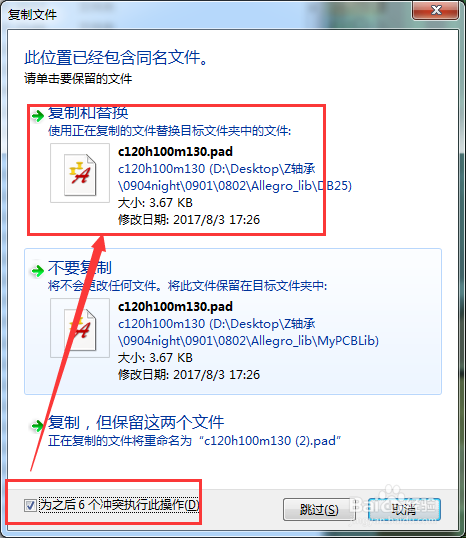

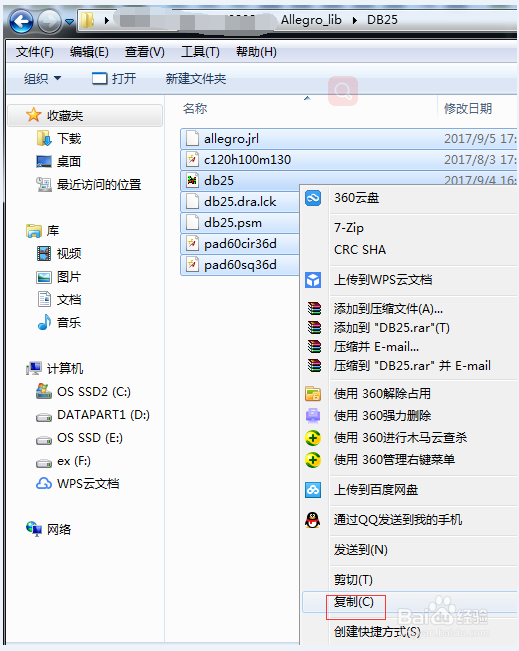

准备工作，需要将新的封装文件设置为和旧封装一样的文件名称。然后将其复制
覆盖粘贴到PCB库所在目录。
方法/步骤2 软件端操作1/5分步阅读点击Place-update symbols

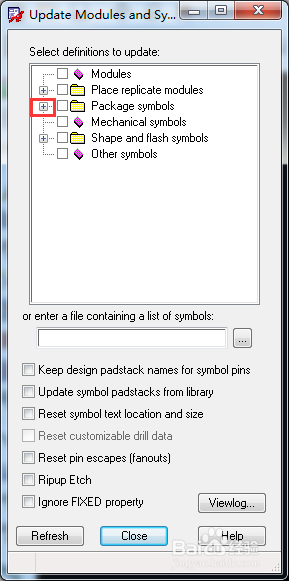

2/5跳出的窗口中点击package左边的加号

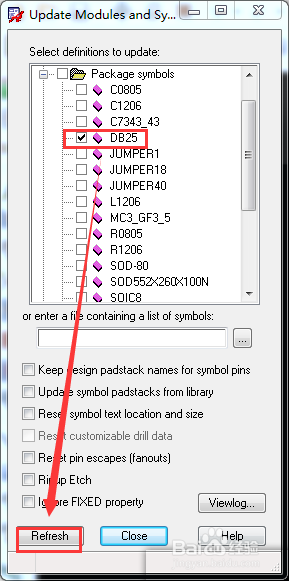

3/5下拉列表中找到需要更新的封装名称，勾选。点击refresh

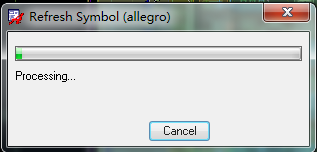

4/5等待进度条走完。

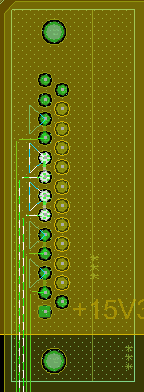

5/5你会发现，封装已经更新过来了。
注意事项需要注意的是，封装更新后，和该封装相关的连线会变成飞线。需要重连一下。
