介绍5种图形标注命令和3种坐标轴控制命令。（一）5种图形标注命令：（1）title 图题标注。（2）xlabel，ylabel，zlabel 坐标轴标注。（3）legend 图例标注。（4）text，gtext 文本标注。（5）annotation 线条、箭头和图框标注。（二）3种坐标轴控制命令：（1）axis 设置坐标轴范围；设置坐标轴显示方式。（2）box 坐标框。（3）grid 网格线。工具/原料moreMATLAB图形标注坐标轴控制方法/步骤1/5分步阅读

（一）5种图形标注命令：

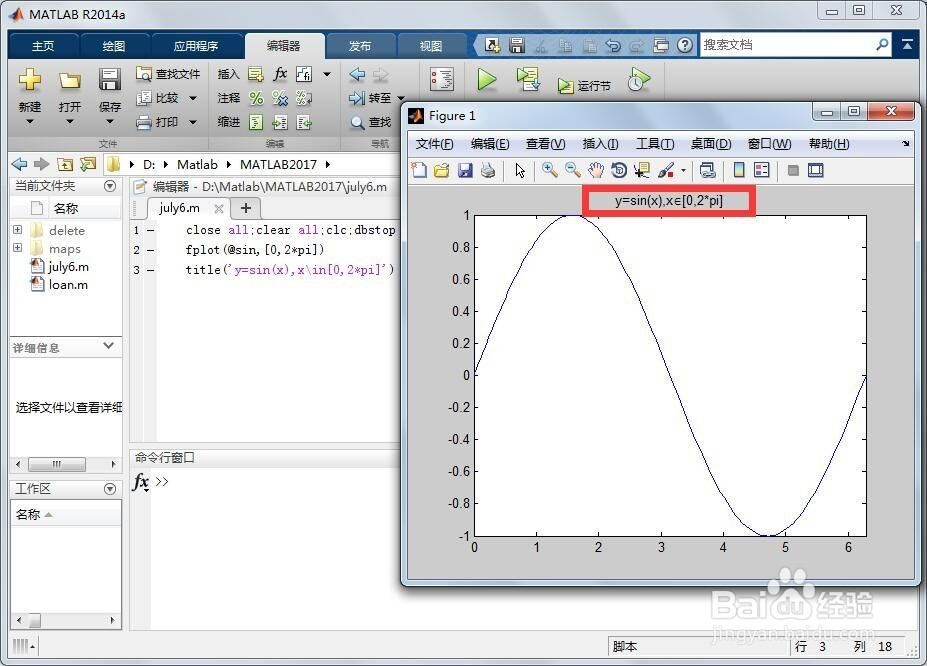

（1）title 图题标注。

新建脚本（.m文件），输入以下代码，查看title添加图题标注。

close all;clear all;clc;dbstop if error

fplot(@sin,)

title(y=sin(x),x\in)

2/5

（2）xlabel，ylabel，zlabel 坐标轴标注。

接着输入以下代码，查看xlabel，ylabel添加坐标轴标注。

xlabel(x)

ylabel(y)

3/5

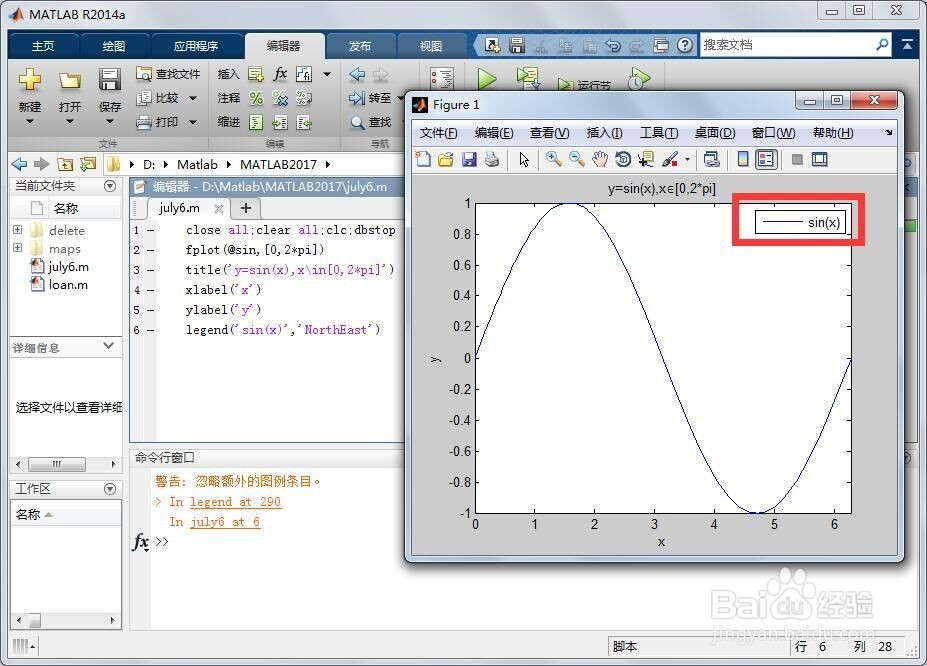

（3）legend 图例标注。

接着输入以下代码，查看legend添加图例标注。

legend(sin(x),NorthEast)

或者

legend(sin(x),1)

其中，发现使用legend(sin(x),1)没有警告弹出，而使用legend(sin(x),NorthEast)弹出警告：忽略额外的图例条目。

4/5

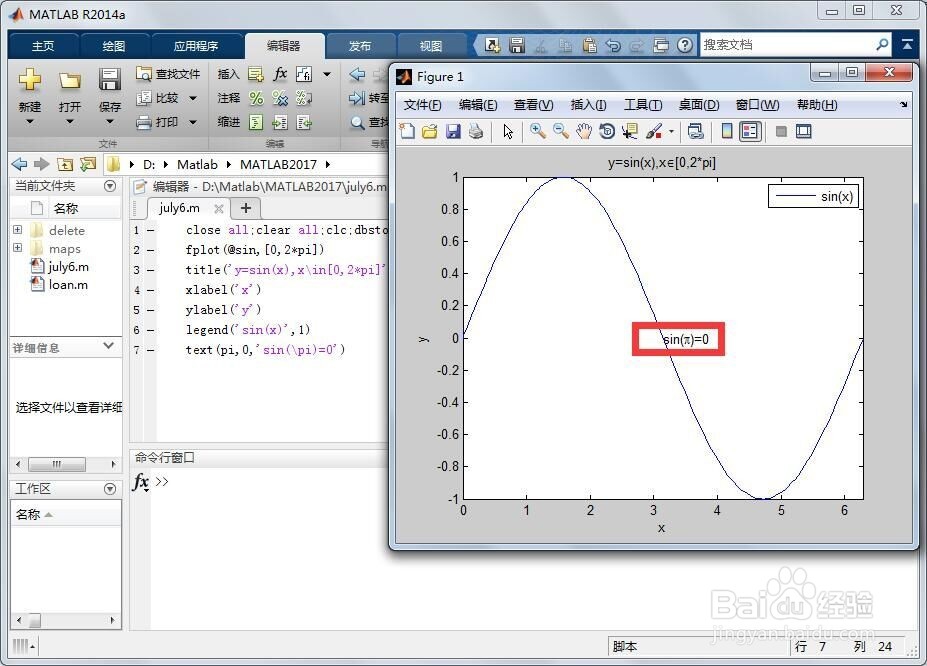

（4）text，gtext 文本标注。

接着输入以下代码，查看text添加文本标注。

text(pi,0,sin(\pi)=0)

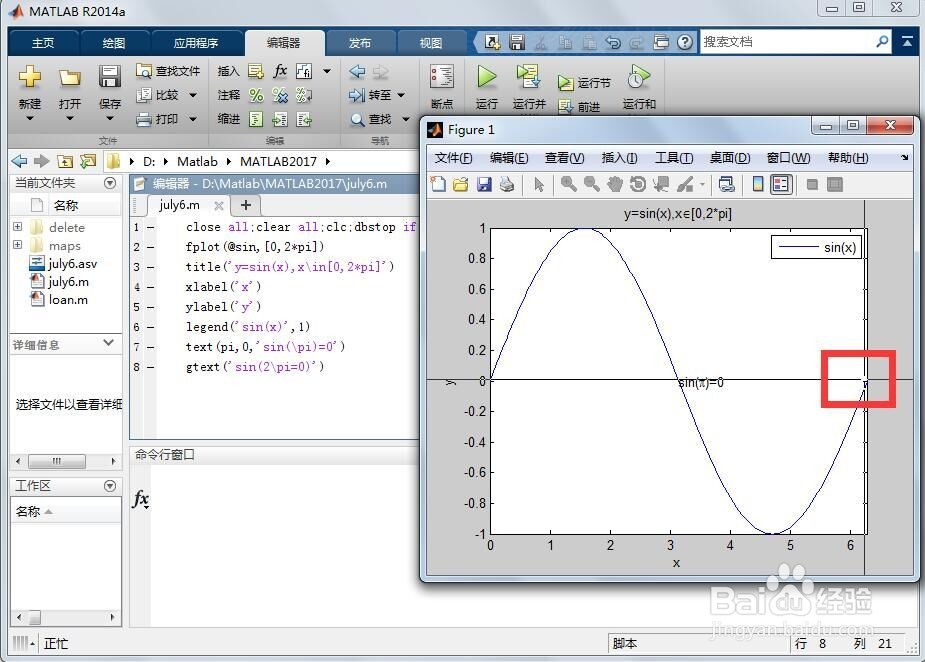

接着输入

gtext(sin(2\pi=0))

可以发现gtext是交互式添加文本标注，点击鼠标定位添加文本标注。

5/5

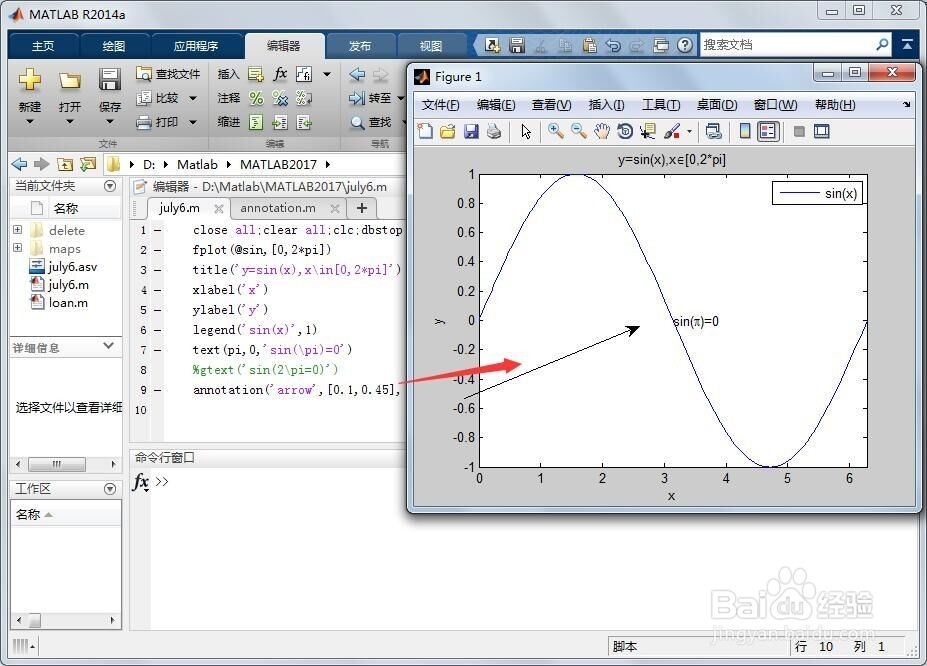

（5）annotation 线条、箭头和图框标注。

接着输入以下代码，查看annotation添加箭头。

annotation(arrow,,)

方法/步骤21/3

（二）3种坐标轴控制命令：

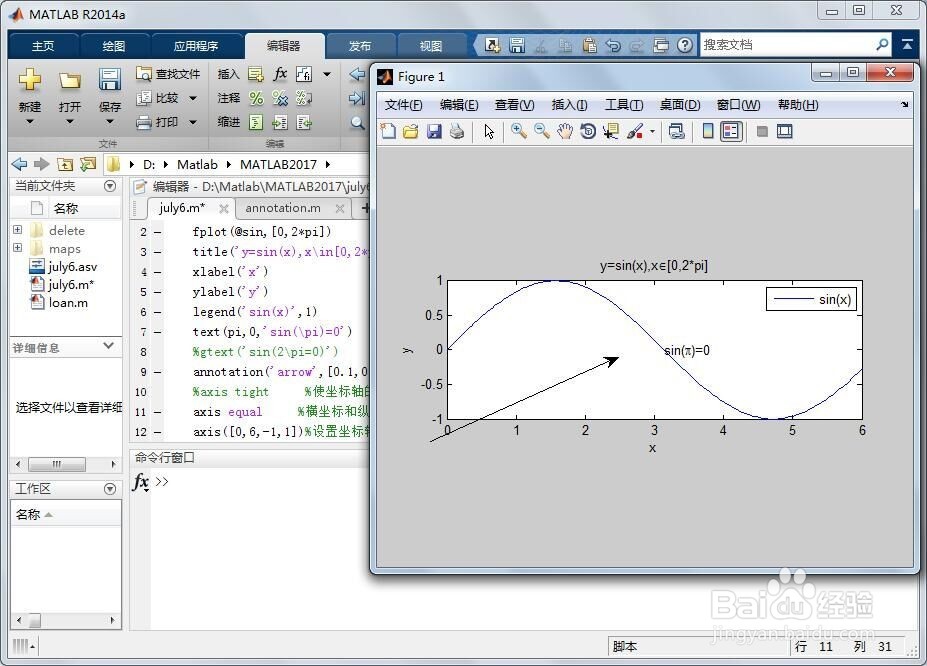

（1）axis 设置坐标轴范围；设置坐标轴显示方式。

依次接着输入以下代码，感受axis设置坐标轴范围的功能。

axis tight %使坐标轴的最大值和最小值和数据范围一致

axis equal %横坐标和纵坐标轴采用等长刻度

axis()%设置坐标轴的最小最大值,axis()

2/3

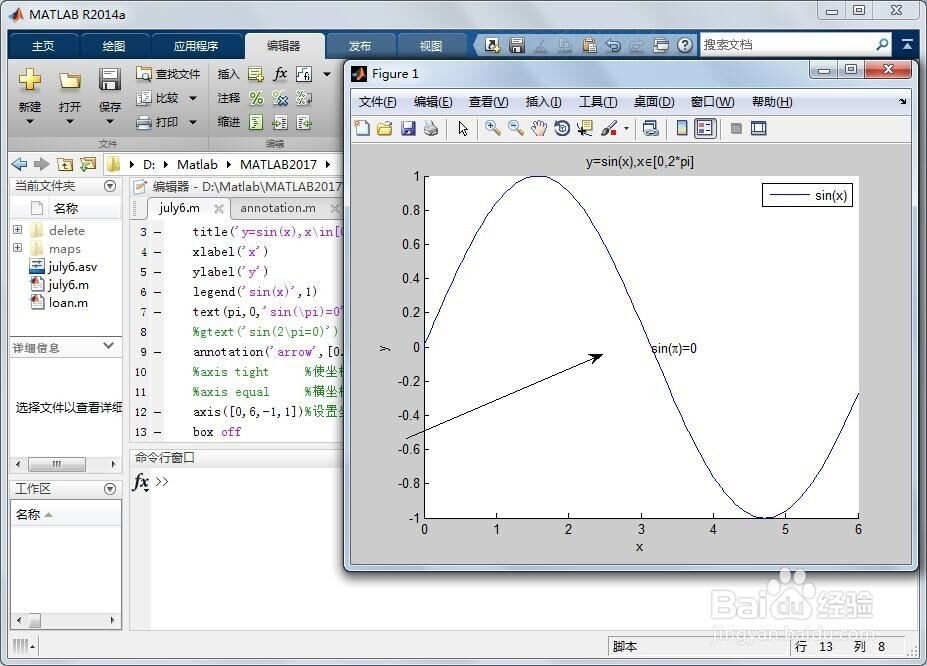

（2）box 坐标框。

输入box off关闭坐标框。

3/3

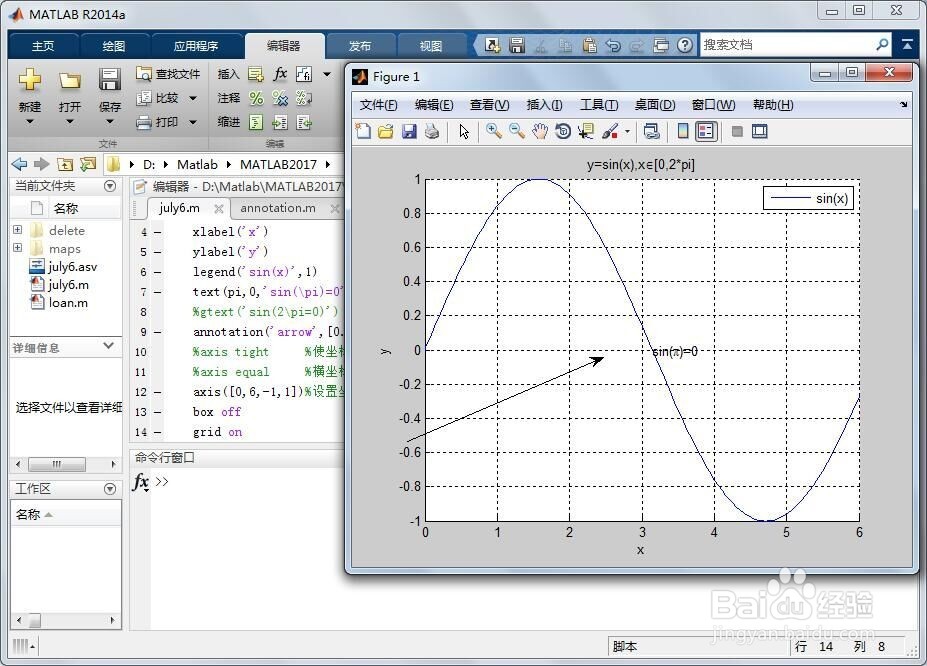

（3）grid 网格线。

输入grid on添加网格线。
