订阅UG10.0练习三维建模二百七十四之夹具

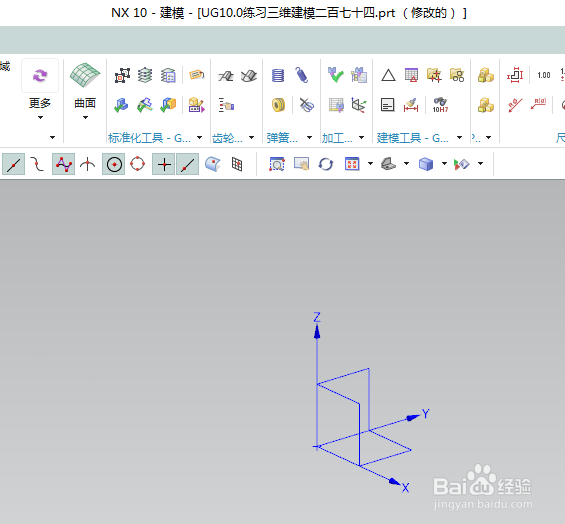

来源：网络收集 点击： 时间：2024-08-17如下图所示，
打开UG10.0软件，新建一空白的模型文档，
保存为：UG10.0练习三维建模二百七十四
2/17如下图所示，

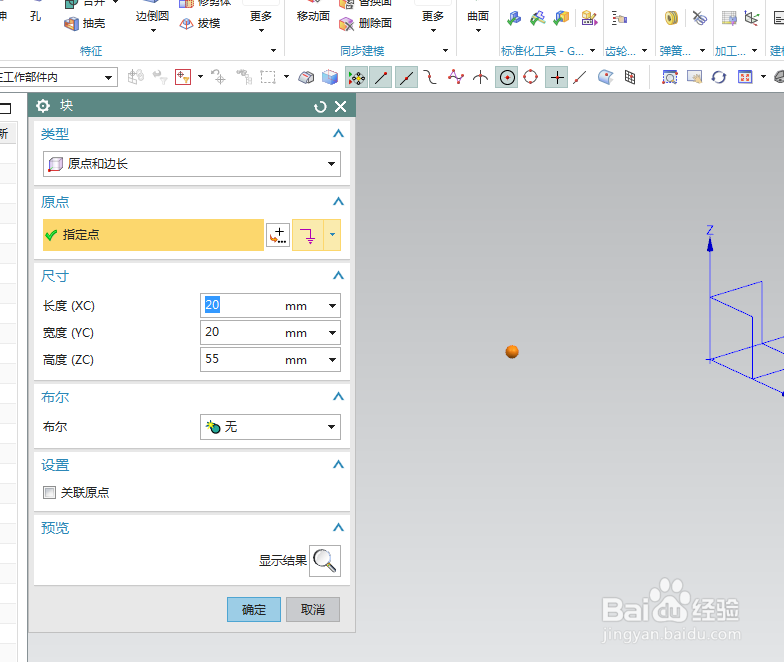

执行【】菜单——插入——设计特征——长方体【】，
指定点：X坐标和Y坐标都是-10，只有Z坐标是0，
点击确定，

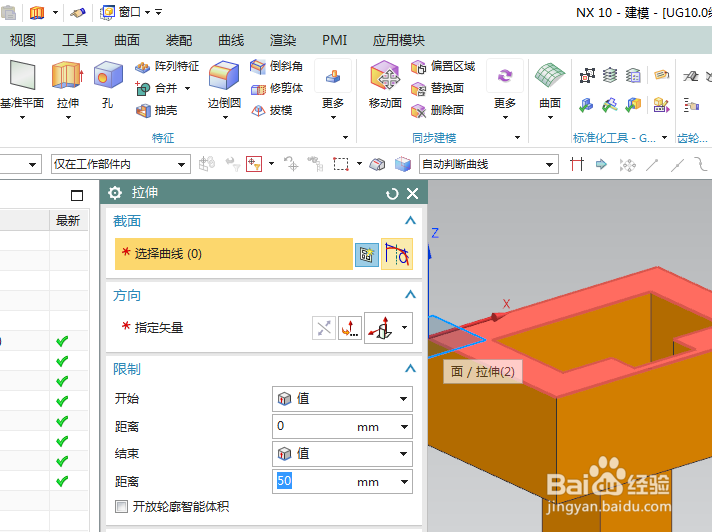

3/17如下图示，

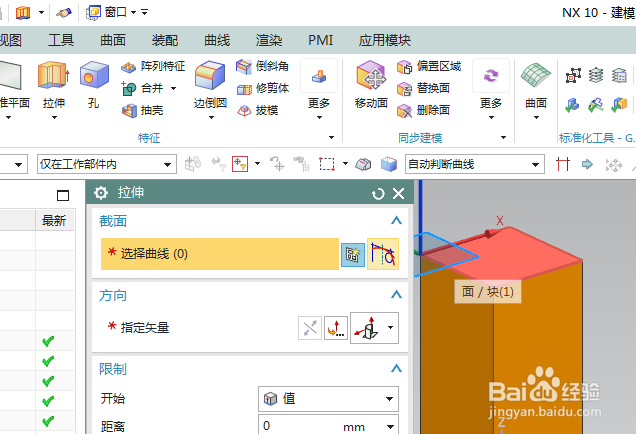

点击工具栏中的拉伸命令，点击实体中的红色平面，直接进入草图，

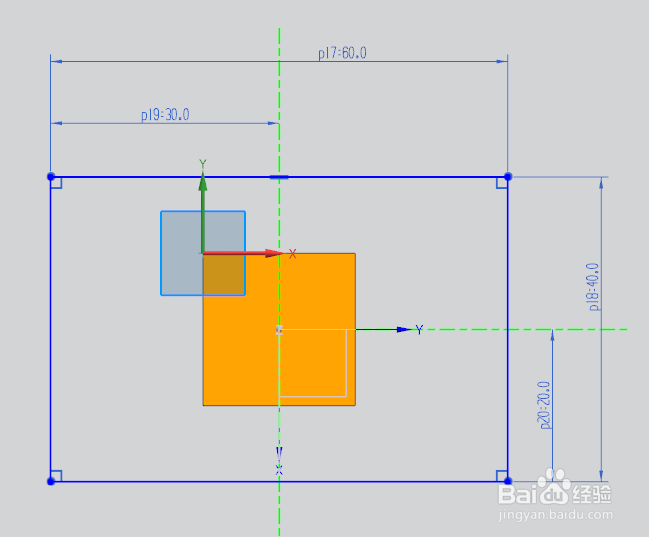

4/17如下图所示，
激活矩形命令，画一个矩形，
激活快速尺寸命令，标注尺寸：宽60，半宽30，高40，半高20，
点击完成，退出草图，
5/17如下图所示，
设置限制：0开始，25结束，
布尔求和，
点击确定，
6/17如下图示，

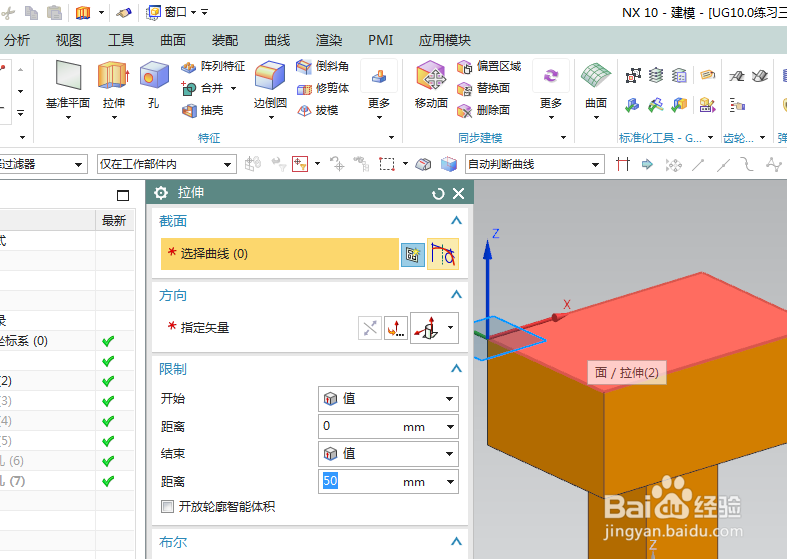

点击工具栏中的拉睡针捧伸命令，点击实体中的红色平面，直接进入草图，

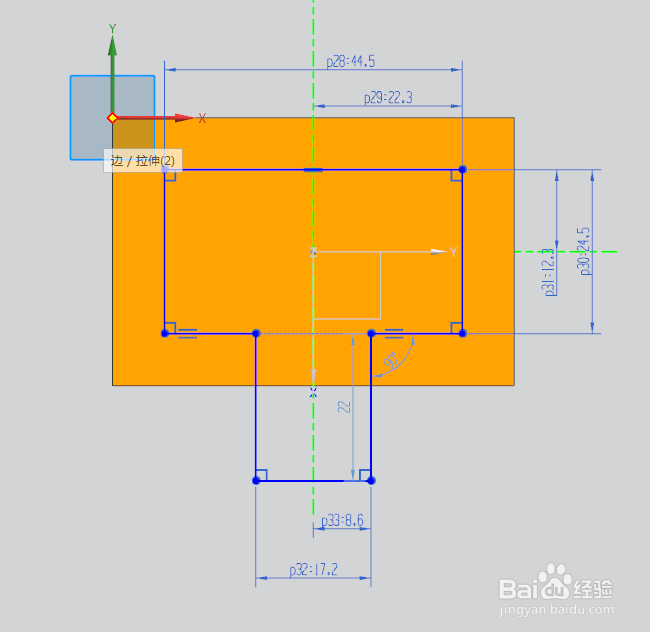

7/17如下图所示，
激活轮廓命令，画一个“凸”型轮廓，
激活快速尺寸命令，标注尺寸：上边线宽44.5，右边线距离纵轴22.25（这里显示22.3），右边线高24.5，上边线距离横轴12.25（这里显示12.3），下边线宽17.2，半宽8.6，
点击完成，退出草图，

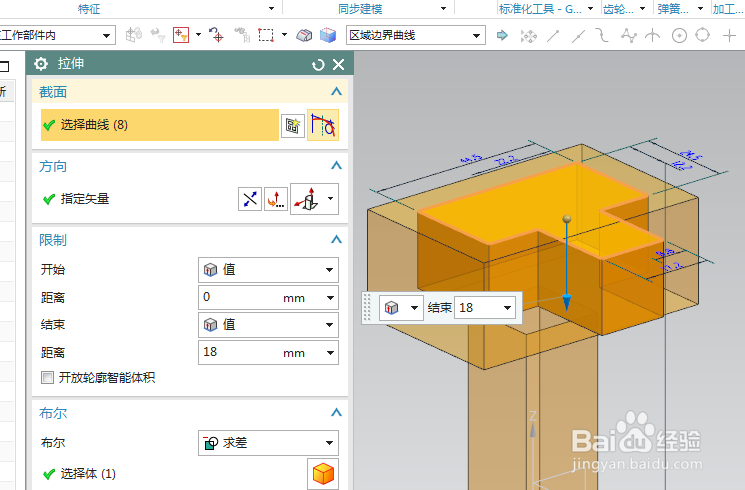

8/17如下图所示，
设置限制：0开始，18结束，
布尔求差，
点击确定，
9/17如下图示，

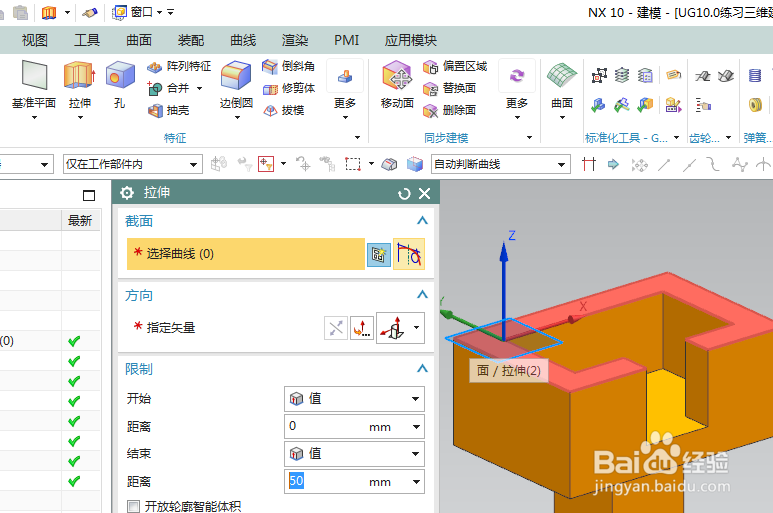

点击工具栏中的拉伸命令，点夏雁击实体中的红色平面，直接进入草图，
10/17如下图所示，

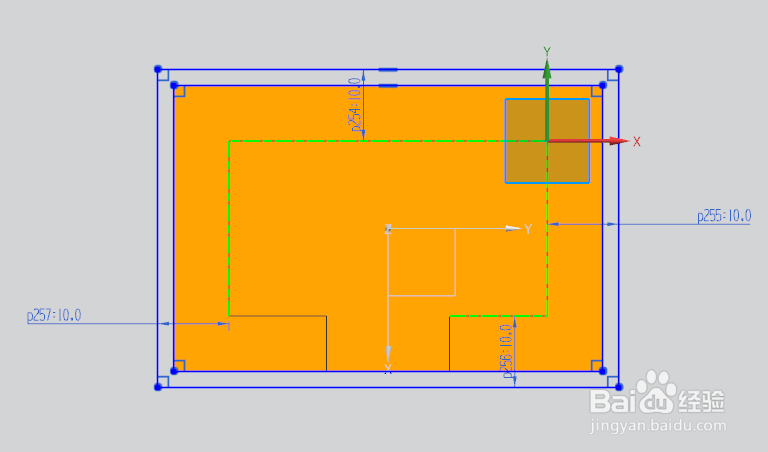

激活投影曲线命令，投影出矩形轮廓，
激活矩形命令，画个矩形，激活快速尺寸命令，标注尺寸四面距离都是10，
点击完成，退出草图，

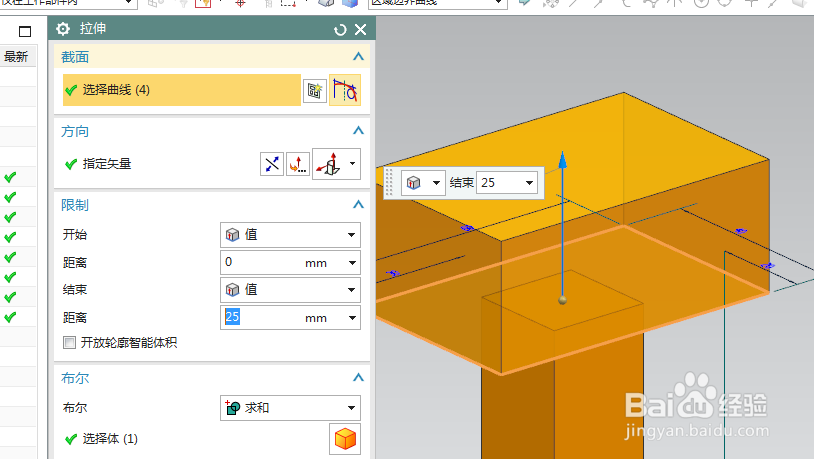

11/17如下图所示，

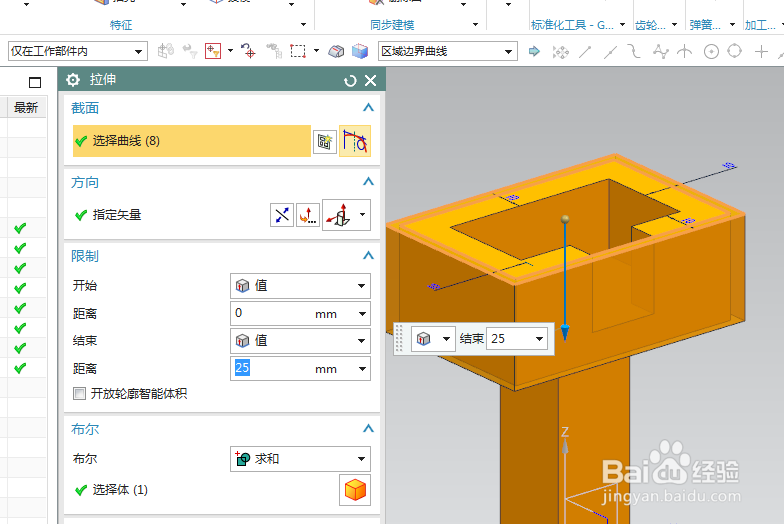

设置限制：0开始，25结束，
布尔求和，点击确定，
12/17如下图示，
点击工具栏中的拉伸命令，点击实体中的红色平面，直接进入草图，
13/17如下图所示，

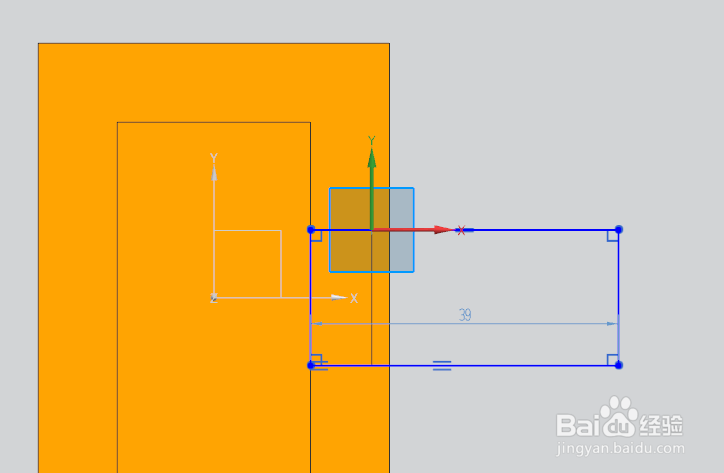

激活矩形命令，画一个矩形，添加几何约束，三边线重合，
点击完成，退出草图，

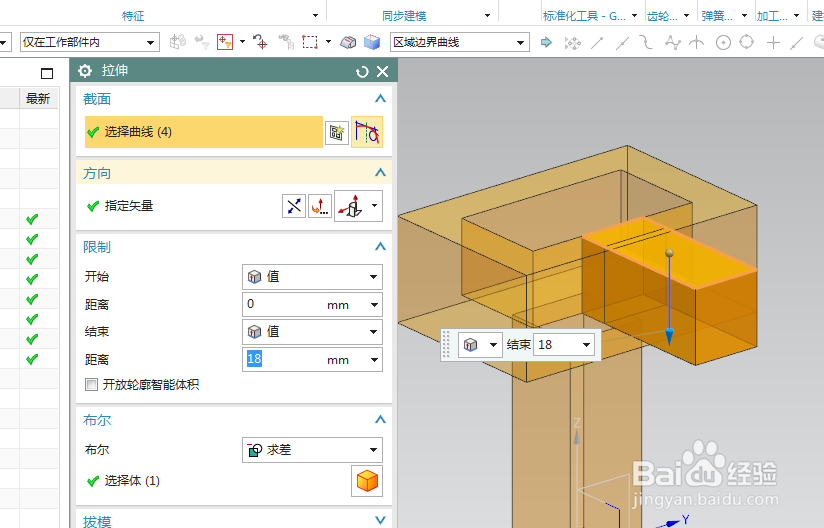

14/17如下图所示，
设置限制：0开始，18结束，布尔求差，
点击确定，

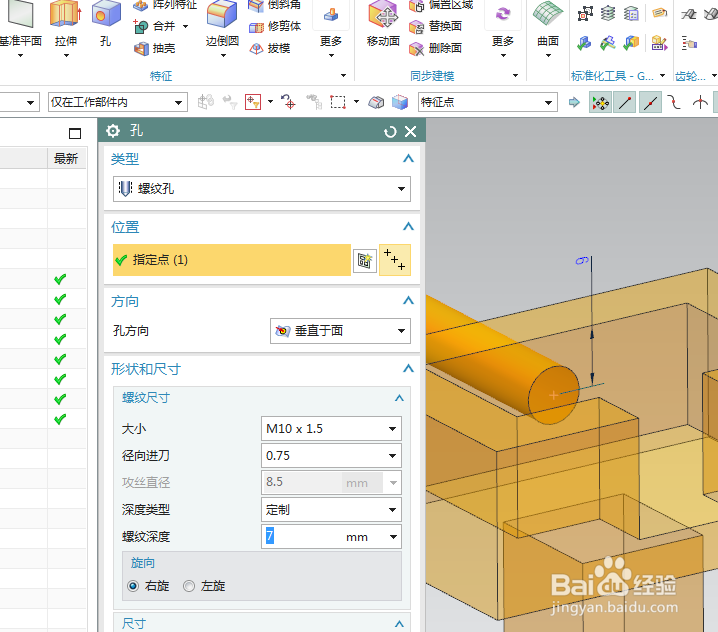

15/17如下图所示，

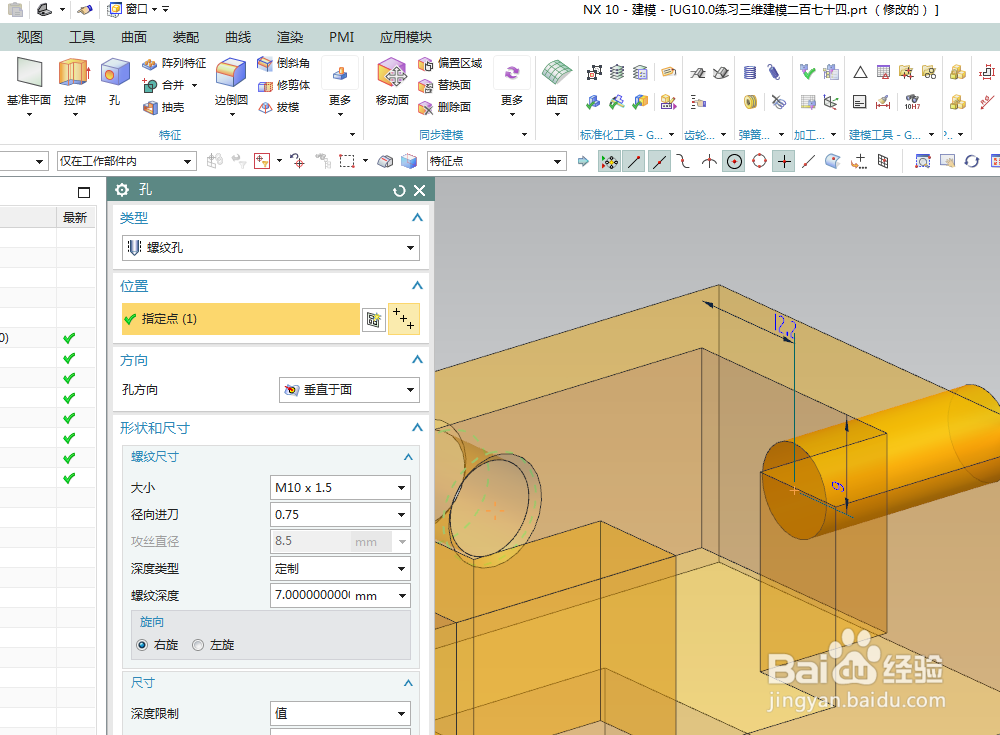

点击工具栏中的孔命令，
设置类型为螺纹孔，
指定点：纵轴上，距离上边9，
螺纹规格M10x1.5，
点击“应用”
16/17如下图所示，
指定点：距离左边12.2，距离上边9，
点击确定，

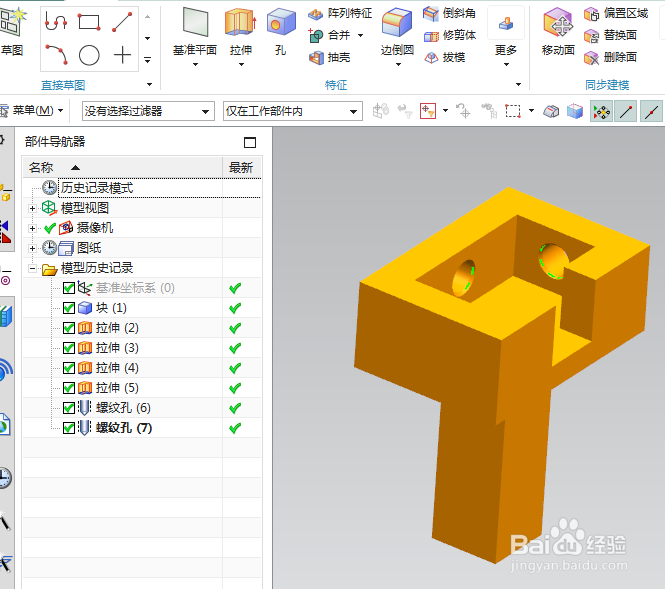

17/17如下图所示，
隐藏基准坐标系，显示设置沫躲为着色，
————
至此，这个夹具三维建模完成，
本次练习结束，
