平板电容器模型描述：上下两极板尺寸： 25mm×25mm×2mm，材料： pec（理想导体）介质尺寸： 25mm×25mm×1mm，材料： mica（云母介质）激励：电压源，上极板电压： 5V，下极板电压： 0V。要求计算该电容器的电容值

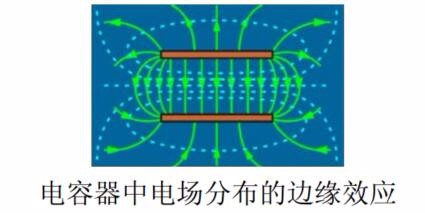

1.建模（Model）Project Insert Maxwell 3D DesignFileSave asPlanar Cap（工程命名为“Planar Cap”）选择求解器类型： Maxwell Solution Type Electric Electrostatic创建下极板六面体Draw Box（创建下极板六面体）下极板起点：（X,Y,Z） （0, 0, 0）坐标偏置：（dX,dY,dZ） （25, 25,0）坐标偏置：（dX,dY,dZ） （0, 0, 2）将六面体重命名为DownPlateAssign Material pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw Box（创建下极板六面体）上极板起点：（X,Y,Z） （0, 0, 3）坐标偏置：（dX,dY,dZ） （25, 25,0）坐标偏置：（dX,dY,dZ） （0, 0, 2）将六面体重命名为UpPlateAssign Material pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw Box（创建下极板六面体）介质板起点：（X,Y,Z） （0, 0, 2）坐标偏置：（dX,dY,dZ） （25, 25,0）坐标偏置：（dX,dY,dZ） （0, 0, 1）将六面体重命名为mediumAssign Material mica（设置材料为云母mica， 也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage： 0%忽略电场的边缘效应（fringing effect）

2.设置激励（Assign Excitation）

选中上极板UpPlate,Maxwell 3D Excitations Assign Voltage 5V选中下极板DownPlate,Maxwell 3D Excitations Assign Voltage 0V

3.设置计算参数（Assign Executive Parameter）Maxwell 3D Parameters Assign Matrix Voltage1, Voltage2

4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D Analysis Setup Add Solution Setup最大迭代次数： Maximum number of passes 10误差要求： Percent Error 1%每次迭代加密剖分单元比例： Refinement per Pass 50%

5. Check Run

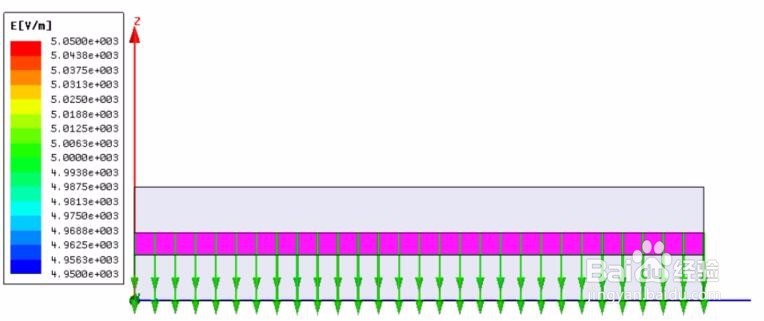

6. 查看结果Maxwell 3D Reselts Solution data Matrix电容值： 31.543pF
