图文并茂地详细介绍了在3dmax中对于贴图位置，角度，大小和贴图与模型贴合的调整方法。工具/原料more台式电脑安装好的3dmax软件方法/步骤1/20分步阅读

初学3dmax在对模型赋予带有贴图的材质时，特别是带有如棋盘格、砖墙等网格贴图的材质时，经常会因为模型是不规则的形状而使贴图在模型上各个部分不对称，或者变形而造成烦恼。下面要介绍的就是针对这种情况的贴图调整方法。

2/20

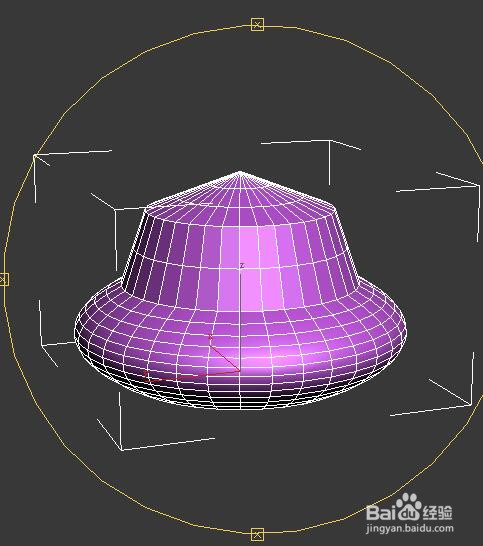

如图，启动3dmax并建立一个这样的不规则多边形模型。

3/20

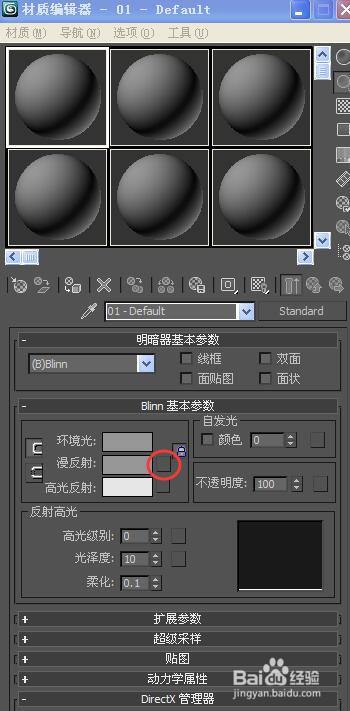

打开“材质编辑器”，选择一个材质球。并点击“漫反射”后的小方块，打开它的满发射贴图通道。

4/20

为漫反射指定一个“棋盘格”的程序贴图，并设置参数如图所示。

5/20

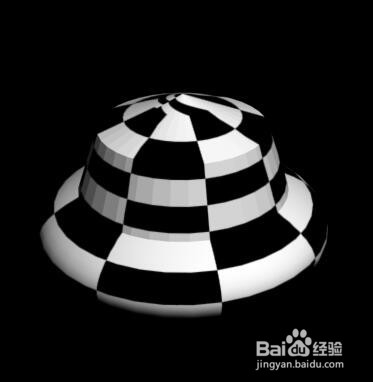

将材质赋予模型，然后渲染，可以看出，虽然系统自动给模型指定了“贴图坐标”，但是贴图在模型形状和大小差异很大，而且出现一定程度的变形，使模型看起来缺乏整体感和真实感。

6/20

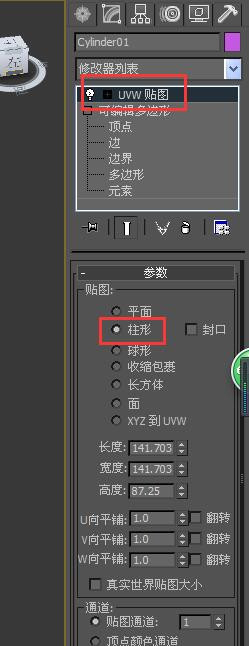

一般的方法是为模型整体或者选定的面再重新再添加一个“UVW修改器”进行调整。如图：

7/20

调整后渲染结果如图。虽然较前面有一定的改善，但还是存在无法解决的问题。所以我们需要更进一步的方法。

8/20

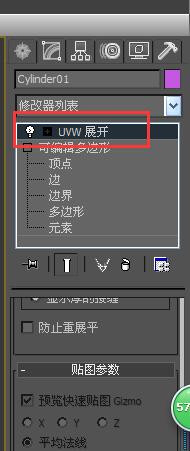

删除多边形上多余的修改器。然后打开修改器面板，为模型添加一个“UVW展开”修改器。

9/20

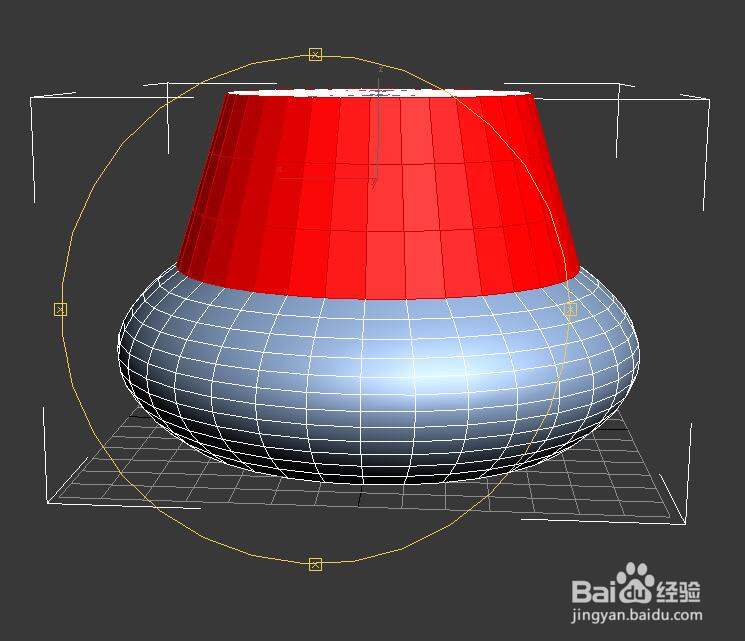

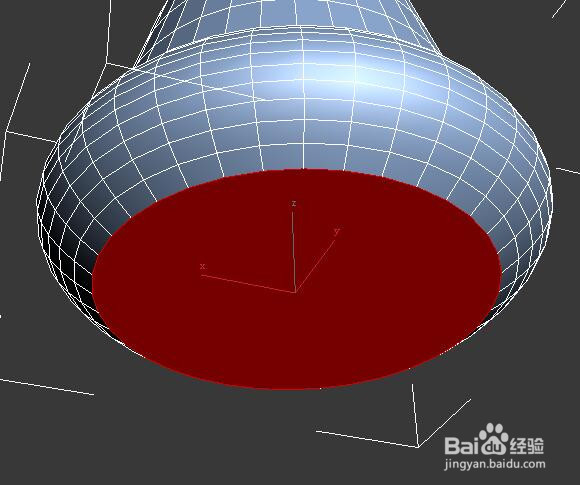

打开“uvw展开”修改器的子层级，点击“面”。也就在面层级下操作。然后选择在模型上选择如图所示的面。

10/20

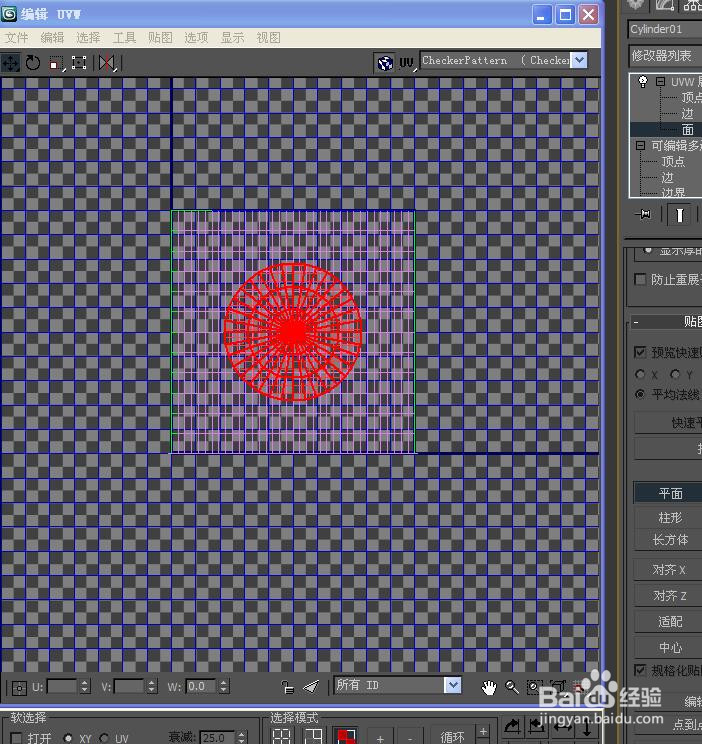

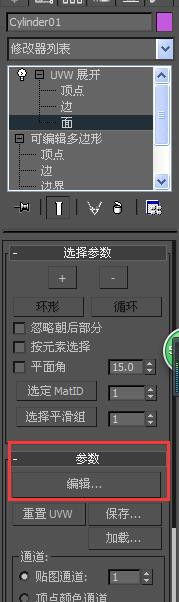

然后在“UVW展开”修改器操作面板中点击“编辑”，从而打开如图所示的“UVW展开”编辑面板，这里可以对模型指定面就行贴图“uv”坐标的精细修改和调整。编辑面板中红框标注，而且也是红亮显示的就是模型中相对应的面。而且你也可以看到棋盘格贴图就是图中的块状贴图。

11/20

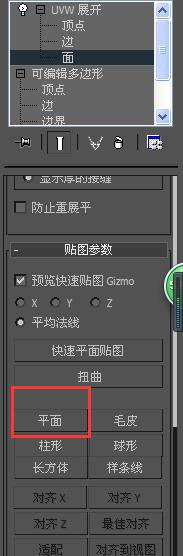

因为我们选定的是一个“平面”，所以在“uvw展开”修改器操作面板中找到图中所示“面”点击，也就是单独为这个面添加了一个“平面”贴图坐标。

12/20

点击后，它会在展开修改器编辑面板中高亮显示，然后再点击一次关闭“平面”。记得，第一次点击“平面”是指定贴图坐标，点击后一定要再次点击，才能对这个坐标进行调整操作，或者对下一个模型中的“面”进行编辑操作。完成上述操作后，你可以在编辑器中将已指定好贴图坐标的面进行移动，将其移动到边上，以便对模型的其他部分进行同样的操作。

13/20

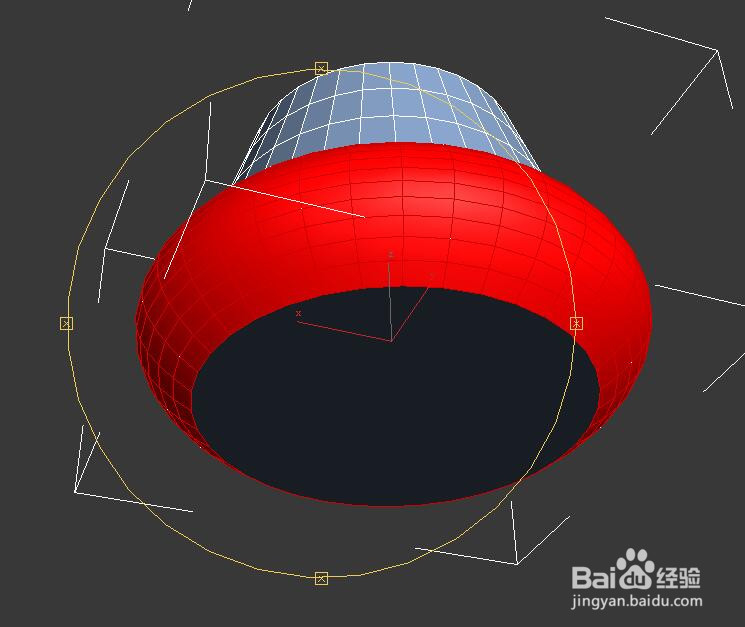

在模型中选折你要调整的另外一个部分，如图，并重复上述步骤。

14/20

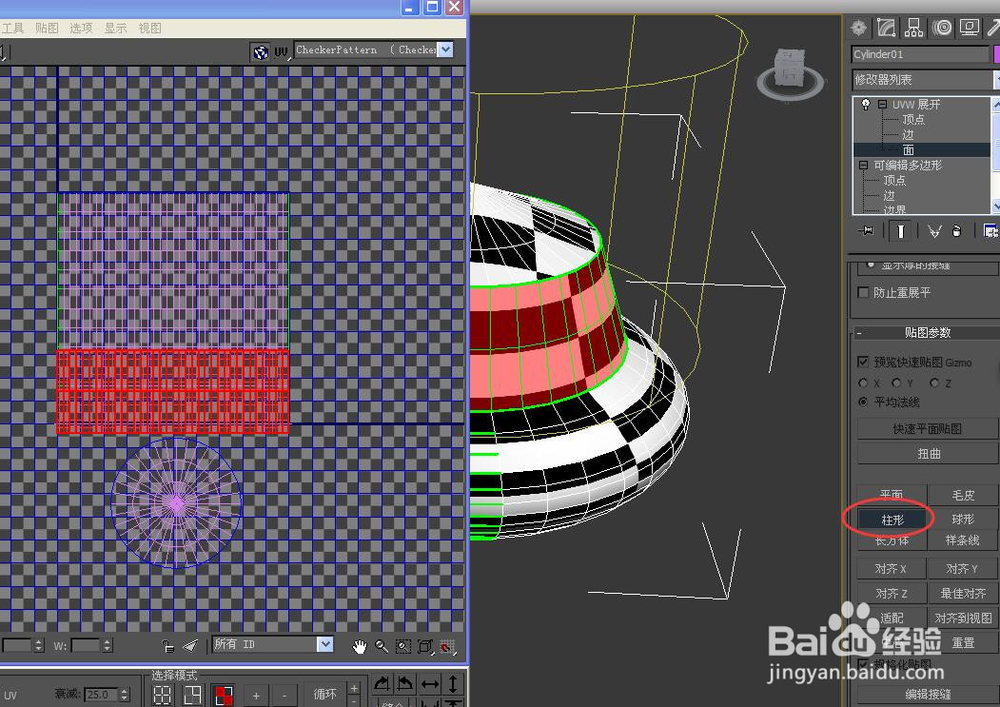

继续对模型的其他部分的选择并进行“uvw展开”操作。是平面就为其指定“平面”展开，是“柱形”就进行柱形展开，依次类推。

15/20

全部部分操作完后，“编辑”面板显示如图。

16/20

这个时候，可以渲染看下，效果已经比之前好很多，但是还是整体上存在太大不一致情况，进一步调整。

17/20

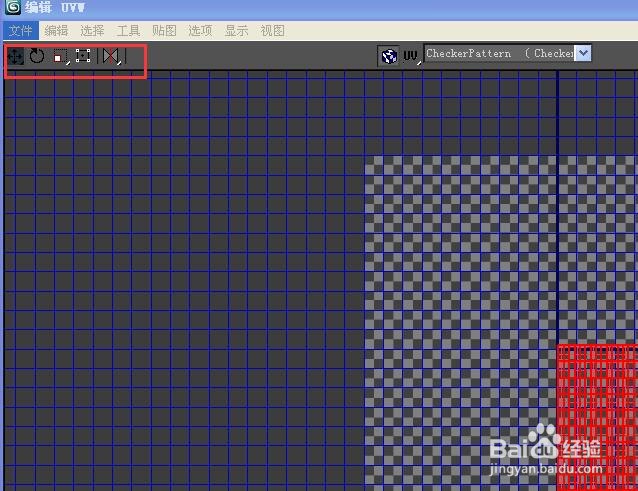

通过编辑面板中红框标注处的各种缩放和点选移动工具，对面板中各个部分的贴图UV进行进一步的精细调整。

18/20

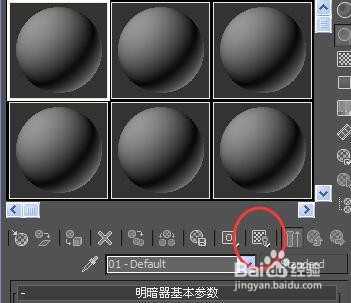

在调整过程中，可以开启材质编辑器中的“在视图中显示标准贴图”功能，从而一边看效果一边调整。而且注意看你调整的位置大小和背景的贴图的对应关系。

19/20

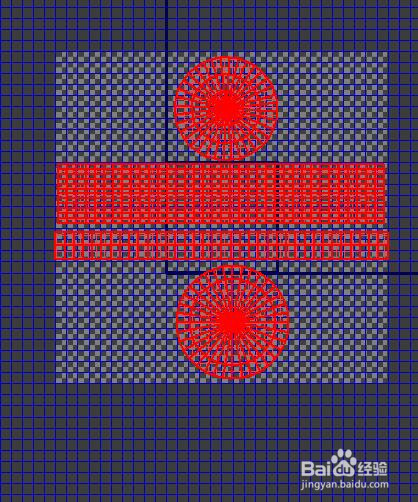

调整完成后UV效果如图.

20/20

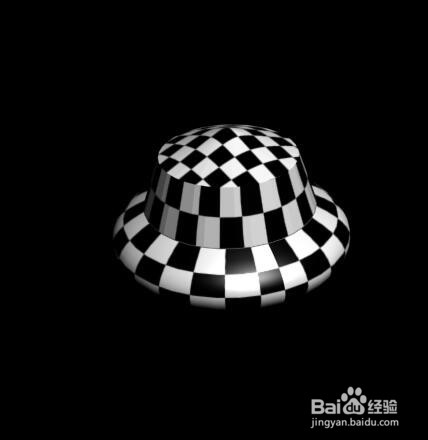

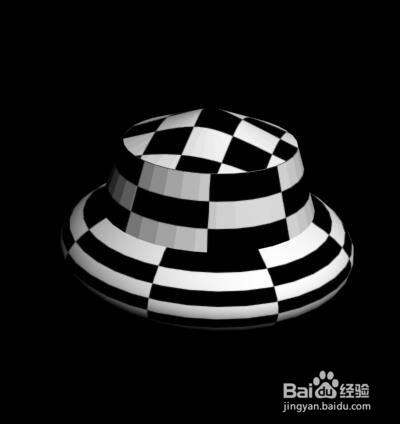

渲染后，效果比之前有很大改善，模型的整体协调感完整感都有很大提高。

注意事项

通过本讲解和自己做更多的例子去举一反三，最重要的是要理解UVW展开修改器修改的是什么？贴图和模型的关系。
