今天为大家分享给一篇【ansys icem cfd管道分析入门教程（1/4）】，也是刚接触icem，也属于新手，希望这一篇经验能帮助到你。这个教程分为4篇经验，分别为1、【模型的绘制、导出、导入】2、【块的生成以及划分】3、【网格的生成以及导出】4、【fluent的计算设置】绘制三维模型1/3分步阅读

首先我们利用三维软件绘制一个正方形的管道模型（正方形较为简单），使用的软件可以是UG、Solidworks、creo等，这里我使用了creo软件，利用软件的拉伸功能绘制了一条正方形的管道，如下图所示：

2/3

然后，我们来简单分析一下这个模型的特征，这个模型中间存在一块挡板。水从左往右流动，模型的尺寸为50*50*500mm，挡板在距离左侧300mm，高度30mm。如下图为模型的截面：

3/3

最后，我们另存模型为x_t格式或者stp格式都行，这种格式便能在icem软件中导入使用，不需要在icem中绘制模型，icem中绘制模型没有那么方便，因此我们借助三维软件绘制后转格式，最后导入icem软件。

模型导入到icem1/3

我们打开icem软件，在ansy的文件夹中打开程序。我们打开icem后，第一个步骤就是要设置文件的工作路径，【flie】-【change working directory】，我们就指定一个文件保存的文件夹。

2/3

打开我们三维软件所绘制的模型，【file】-【import modle】，找到我们所保存的3D文件，点击打开，然后在弹出的选项框中点击【apply】，如下图所示：

3/3

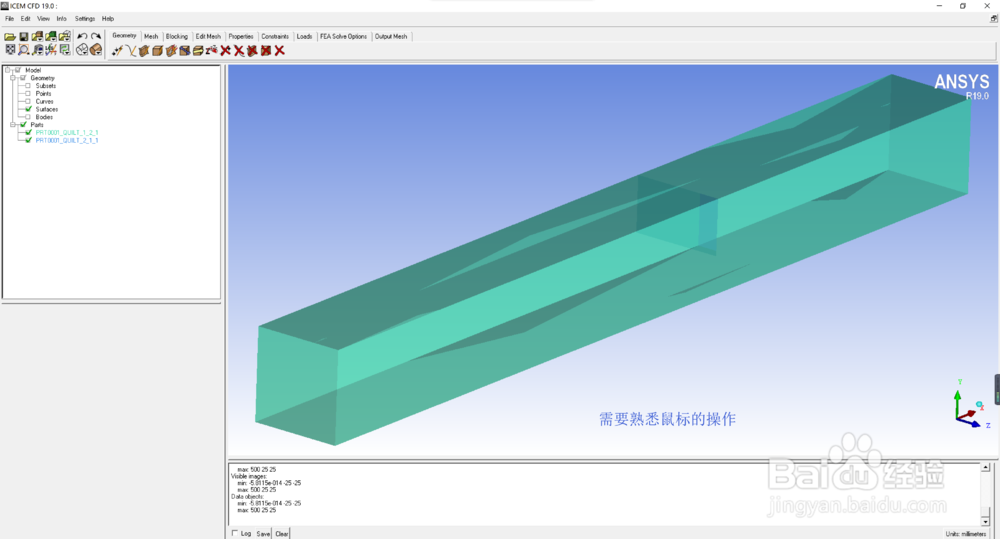

在工具栏中点击【solid simple display】，在操作控制树中右键点击【geometry-surfaces】，选择图中所点的内容，将模型变成透明的，

总结前期工作1/2

到这里，我们首先简单说一些简单的鼠标、键盘操作功能，便于下一步的使用。

单击左键---选择

单击中键---确定

单击右键---取消

按住左键并拖动--旋转

按住中键并移动--平移

2/2

完成这一篇的经验教程，下一篇我们将直接进入到下一个教程，也就是块的生成，可百度【ansys icem cfd管道分析入门教程（2/4）】，也可点击下面的链接。

注意事项

欢迎各位互相讨论，需要3D模型可评论留言
