订阅内部故障频率响应分析(FRA)方法
来源：网络收集 点击： 时间：2024-08-19仪器面板

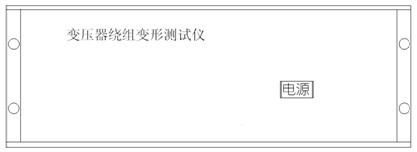

2/71变压器绕组变形测试仪前面板图
3/71仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭；

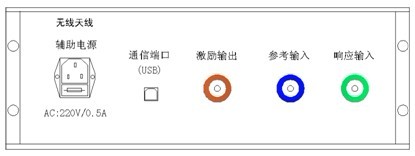

变压器绕组变形测试仪后面板图
4/71USB通信端口连接笔记本电脑和无线蓝牙天线测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对颜色连接；

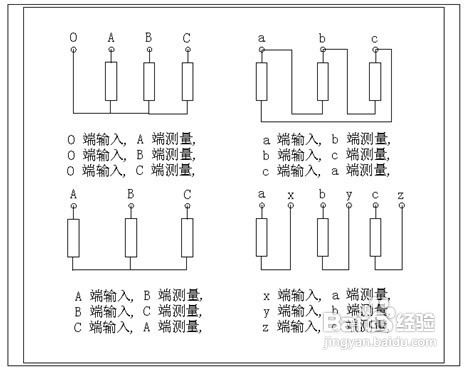

5/71变压器的几种常用检测接线方式
6/71变压器绕组变形频率响应测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。 主测量单元系统与试品之间采用50W高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
7/71测量接线
8/71三相Yn形测量接线

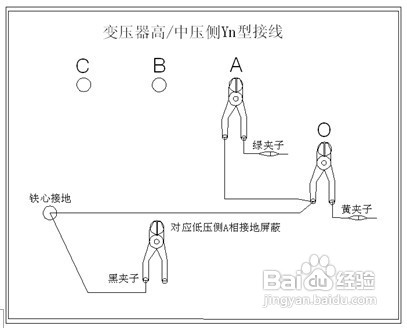

Yn形测量A相接线示意图
9/71测量系统共一点接地，取变压器铁芯接地。
10/71黄夹子定义为输入，钳在Yn的‘O’点、绿夹子定义为测量，钳在A相上。
11/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧A相上。
12/71接地导线为5米。
13/71仪器的接地由测量线导入

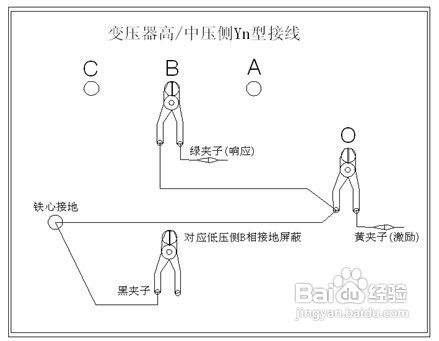

Yn形测量B相接线示意图
14/71测量系统共一点接地，取变压器铁芯接地。
15/71黄夹子为输入，钳在Yn的‘O’点、绿夹子为测量，钳在B相上。
16/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧B相上。
17/71接地导线为5米。
18/71仪器的接地由测量线导入。

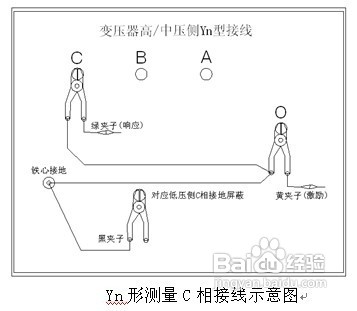

19/71测量系统共一点接地，取变压器铁芯接地。
20/71黄夹子为输入，钳在Yn的‘O’点、绿夹子为测量，钳在C相上。
21/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧C相上。
22/71接地导线为5米。
23/71仪器的接地由测量线导入。

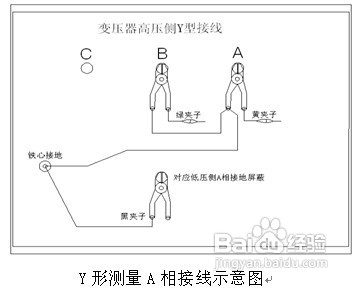

24/71三相Y形测量接线
25/71测量系统共一点接地，取变压器铁芯接地。
26/71黄夹子为输入，钳在Y形的A相、绿夹子为测量，钳在B相上。
27/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧A相上。
28/71接地导线为5米。
29/71仪器的接地由测量线导入。

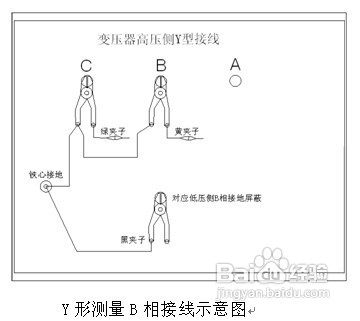

30/71测量系统共一点接地，取变压器铁芯接地。
31/71黄夹子为输入，钳在Y形的B相、绿夹子为测量，钳在C相上。
32/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁接地。将黑夹子连接至铁芯接地，钳在低压侧B相上。
33/71接地导线为5米。
34/71仪器的接地由测量线导入。

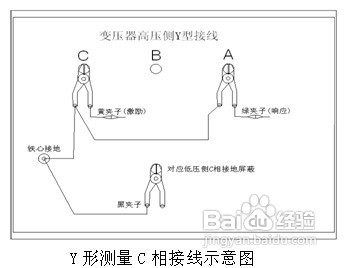

35/71测量系统共一点接地，取变压器铁芯接地。
36/71黄夹子为输入,钳在Y形的C相、绿夹子为测量，钳在A相上。
37/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧C相上。
38/71接地导线为5米。
39/71仪器的接地由测量线导入。
40/71三相△形测量接线

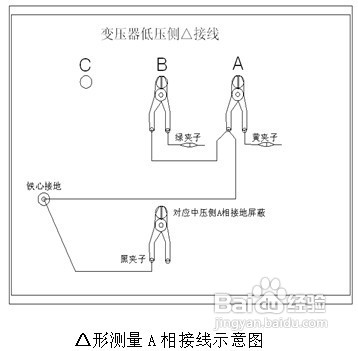

41/71测量系统共一点接地，取变压器铁芯接地。
42/71黄夹子为输入，钳在△形的A相、绿夹子为测量，钳在B相上。
43/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧A相上。
44/71接地导线为5米。
45/71仪器的接地由测量线导入。

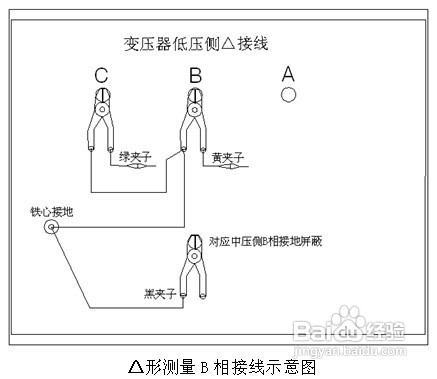

46/71测量系统共一点接地，取变压器铁芯接地。
47/71黄夹子为输入，钳在钳在△形的B相、绿夹子为测量，钳在C相上。
48/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧B相上。
49/71接地导线为5米。
50/71仪器的接地由测量线导入。

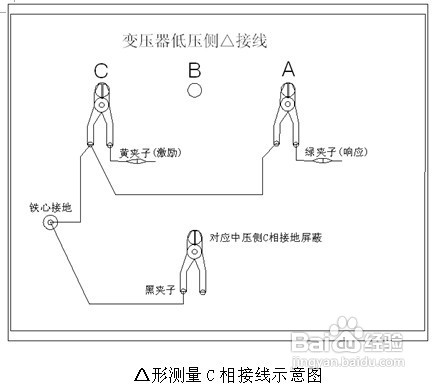

51/71测量系统共一点接地，取变压器铁芯接地。
52/71黄夹子为输入，钳在钳在△形的C相、绿夹子为测量，钳在A相上。
53/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧C相上。
54/71接地导线为5米。
55/71仪器的接地由测量线导入。
56/71单相X、Y、Z测量接线

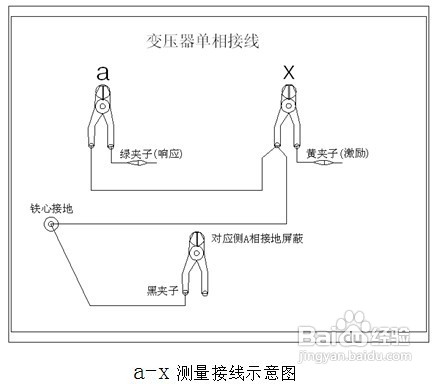

57/71测量系统共一点接地，取变压器铁芯接地。
58/71黄夹子为输入，钳在单相x点上、绿夹子为测量，钳在a点上。
59/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧A相上。
60/71接地导线为5米。
61/71仪器的接地由测量线导入。

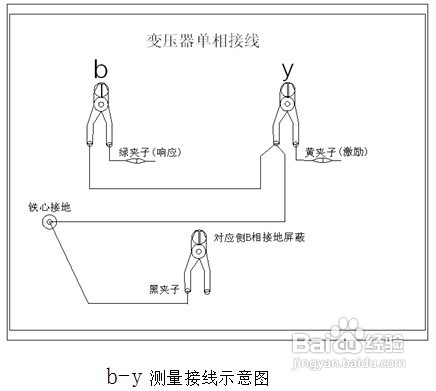

62/71测量系统共一点接地，取变压器铁芯接地。
63/71黄夹子为输入，钳在单相y点上、绿夹子为测量，钳在b点上。
64/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧B相上。
65/71接地导线为5米。
66/71仪器的接地由测量线导入。

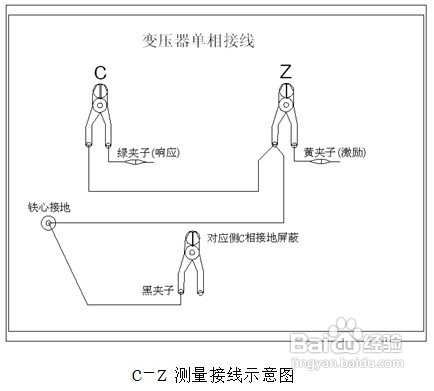

67/71测量系统共一点接地，取变压器铁芯接地。
68/71黄夹子为输入，钳在z点上、绿夹子为测量，钳在c相上。
69/71地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧C相上。
70/71接地导线为5米。
71/71仪器的接地由测量线导入。
注意事项仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。
严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。nbsp;
