Solidworks中经常需要建立参考基准面，只要在参考基准面中设置好参考关系即可。工具/原料more电脑solidworks方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

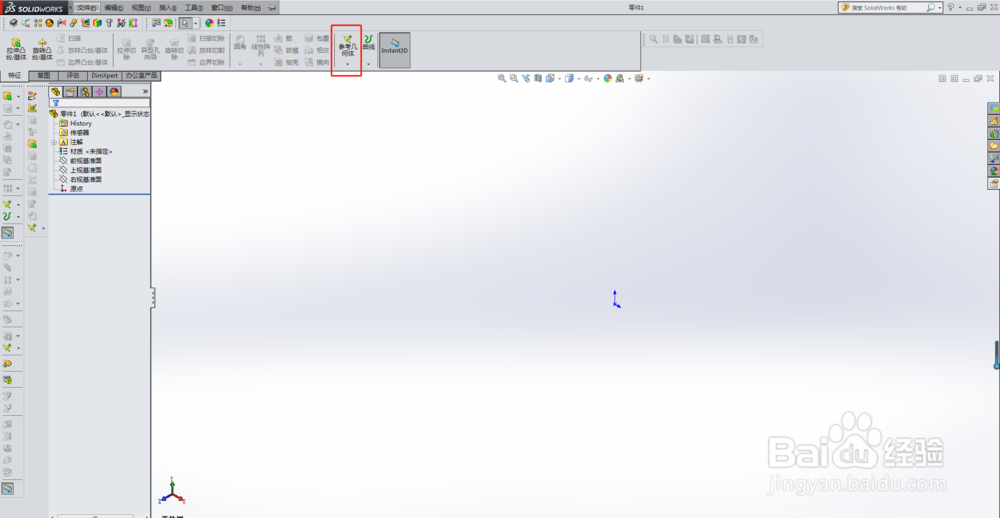

第一步如图所示打开solidworks软件找到“参考几何体”。（零件图在“特征”内；装配图在“装配体”中。）
2/6第二步如图所示点击“参考几何体”下拉菜单的基准面。

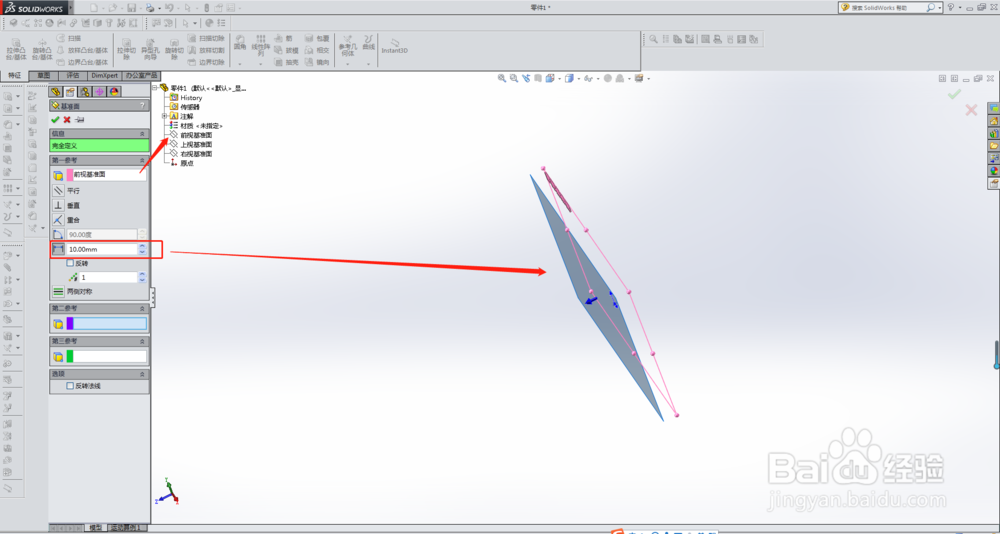

3/6第三步如图所示第一参考选定一个作为参考的基准面，距离为10mm，得出效果。（这足以确定一个平面）

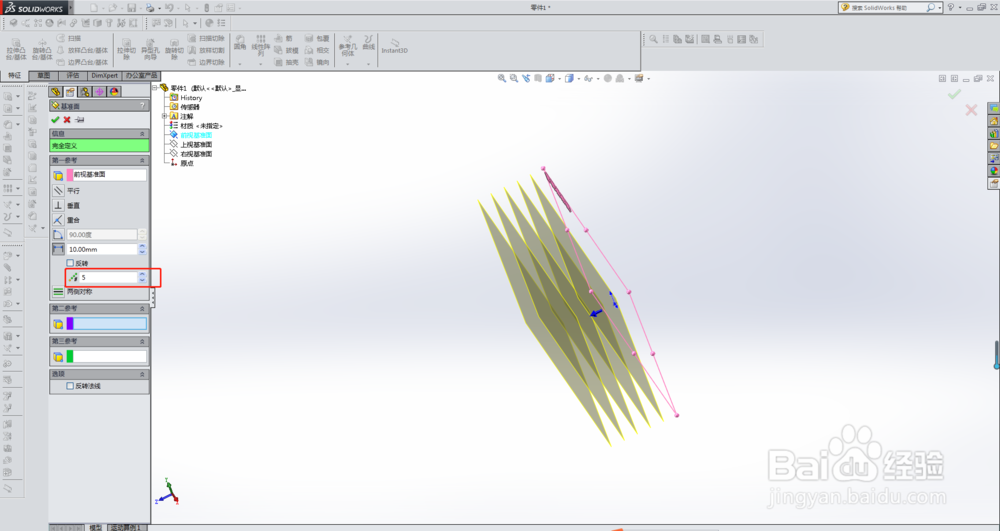

4/6第四步如图所示可以把新建基准面个数改为5，会得到等距的五个基准面。

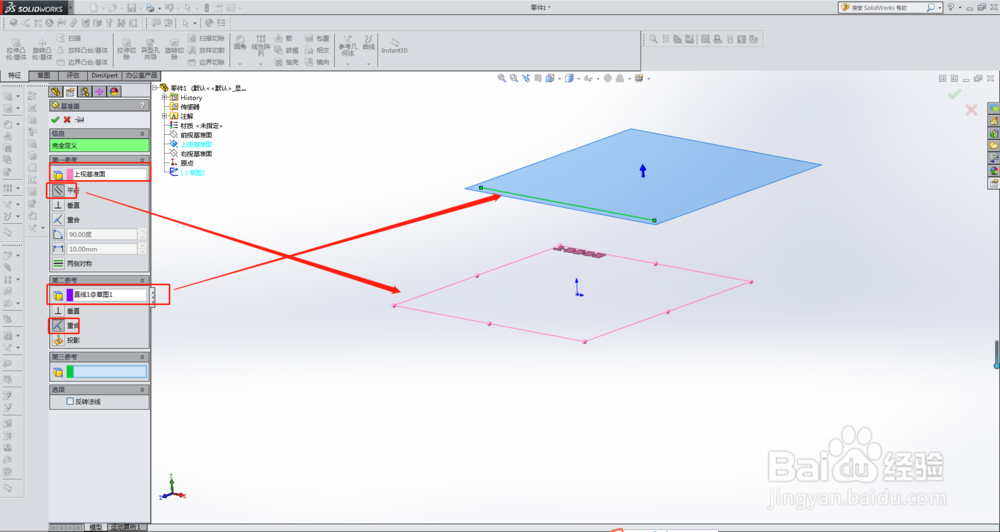

5/6第五步如图所示一个参考不能确定就用两个参考。

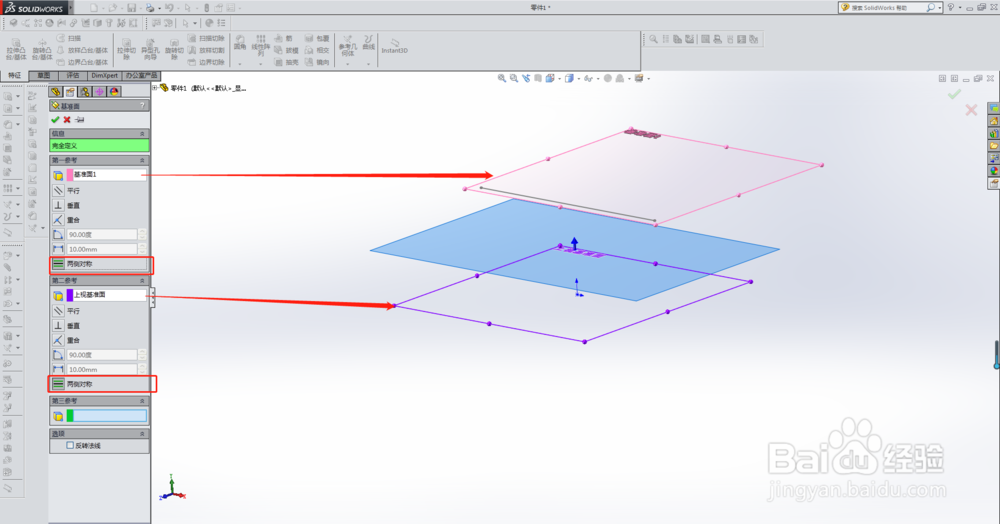

6/6第六步如图所示两个平面的两侧对称平面，经常用于镜像面。
注意事项正确设置参考关系。
根据需要建立基准面。
