这篇文档通过简单的程序算例详细地讲解matlab基本作图方法工具/原料morematlab步骤1：创建图1/1分步阅读

根据输入的不同，plot函数有不同的窗体。如果y是向量的形式，plot(y)则在y对应的轴上作出一个分段线状图。如果指定要求含两个向量时，则plot(x,y)作出一个y相对于x的图表。

例如：下面这些语句了用colon（冒号）算子来创建一个定义值取从0到2的向量x，计算出这些值的正弦函数值，然后画出结果。

x = 0:pi/100:2*pi;

y = sin(x);

plot(x,y)

现在给轴加上标签和标题，用\pi作符号。

xlabel(x = 0:2\pi)

ylabel(Sine of x)

title(Plot of the Sine Function,FontSize,12)

步骤2：多重数据集作图1/1

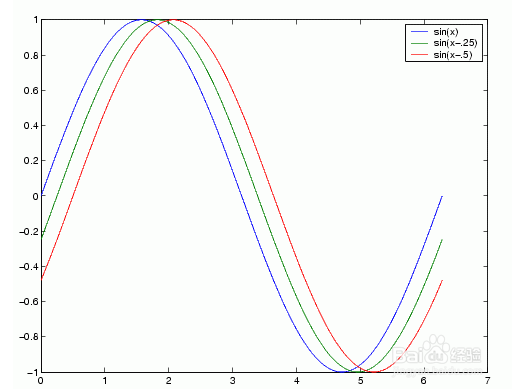

一个函数作图命令plot使不同的(x-y)变元函数生成不同的函数图象。MATLAB自动地通过预设地颜色库来区别不同的函数（也可用户自设）。例如，以下是三个x的相关函数的图象，每条曲线都由各自不同的颜色加以区分。

y2 = sin(x-.25);

y3 = sin(x-.5);

plot(x,y,x,y2,x,y3)

legend命令提供一种简易方式来辨别不同的函数作图。

legend(sin(x),sin(x-.25),sin(x-.5))

步骤3：指定线型和颜色1/1

在使用plot命令来为数据作图时，你可以自定义颜色，线型和标记（比如加号和圆圈）。

plot(x,y,color_style_marker)

color_style_marker是一个由一到四个字符构成的字符串（用单引号括起来），用以定义颜色，线型和标记形式：

颜色字符串有c, m, y, r, g, b, w,和k。分别表示青，红紫，黄，红，绿，白和黑。

线型字符串有：- 为实线, -- 为虚线, : 为点线, -. 为点虚线, 及none 表示不用线型。

标记形式有+, o, *,和x ，填入s 代表正方形, d 代表菱形, ^ 为上三角形, v 为下三角形, 为右三角形, 为左三角形, p 为五角星形, h 为六角星形, none 为不用标记。

步骤4:作出线与标记1/1

若指定作图为标记型而非线型，则MATLAB只画出标记，例如：

plot(x,y,ks)

在每个数值点画黑色小正方形，但没有用线连接起来。

而：

plot(x,y,r:+)

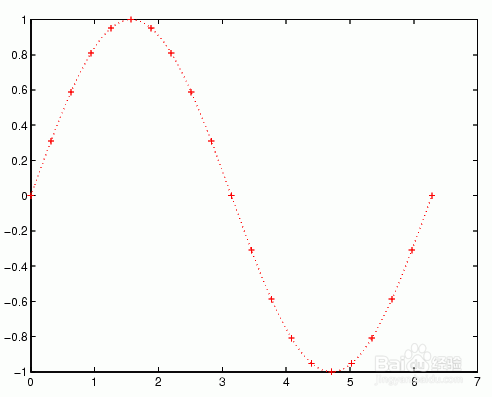

画出一条红色的点线，在每个数值点上有标记点（＋）。你或许想要用更少的数值点来画标记点，下面我们用两组不同数目的点来分别画点线和标记图。例如：

x1 = 0:pi/100:2*pi;

x2 = 0:pi/10:2*pi;

plot(x1,sin(x1),r:,x2,sin(x2),r+)

步骤5：同一Figure中作多幅图1/1

用 subplot 命令可以在同一窗口中作多幅图或把它们打印到同一纸上。输入

subplot(m,n,p)

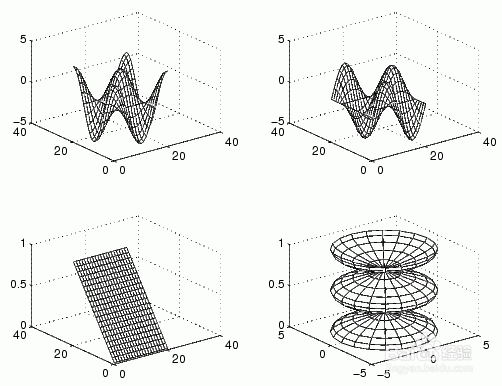

把figure窗口分成m*n个子区域及选择第p个区域为当前图。所作图是从figure窗口的顶行开始标号，然后第2行，依次类推。例如，以下语句在figure窗口的4个不同子区域分别作图。

t = 0:pi/10:2*pi;

= cylinder(4*cos(t));

subplot(2,2,1); mesh(X)

subplot(2,2,2); mesh(Y)

subplot(2,2,3); mesh(Z)

subplot(2,2,4); mesh(X,Y,Z)

步骤6：轴的控制1/4

设置轴的范围

默认时，MATLAB可以根据数值的最大值和最小值决定合适的范围，用axis命令可以自己定义数值的标尺范围：

axis()

三维图则用,

axis()

用命令

axis auto

使MATLAB重新自动选择范围。

2/4

设定纵横比

用axis也可以指定预先确定的数。例如，

axis square

使x轴和y轴等长。

axis equal

使x轴与y轴的单位长度相等。也就是说

plot(exp(i*))

无论后面跟着axis square还是axis equal都把椭圆变成正圆。

axis auto normal

返回默认模式中定义的缩放比例。

3/4

设定轴的可见性

用axis命令还可以使轴隐藏或显示。

axis on

使轴显示出来。这是默认情况。

axis off

使轴隐藏。

4/4

设置网格线

grid命令设置网格线显示或隐藏。语句

grid on

使网格线显示，

grid off

隐藏网格线。

步骤7：轴的标签与标题1/1

用xlabel, ylabel, 及zlabel 命令添加x-,y-,z-等标签。用title 命令在图象顶部加标题，用text 函数在图象中任何部位添加文本。TeX标记的子集则产生希腊字母。可以交互地设置这些选项。详见图形的编辑。

t = -pi:pi/100:pi;

y = sin(t);plot(t,y)

axis()

xlabel(-\pi \leq {\itt} \leq \pi)

ylabel(sin(t))

title(Graph of the sine function)

text(1,-1/3,{\itNote the odd symmetry.})

注意事项
