UG中的扫掠命令下面隐藏着很多种扫掠子命令，例如扫掠、样式扫掠、变化扫掠、沿引导线扫掠等，甚至还有管道。这篇经验主要分享的是沿引导线扫掠命令的使用，同样以管道为例。工具/原料more电脑UG10.0软件方法/步骤1/7分步阅读

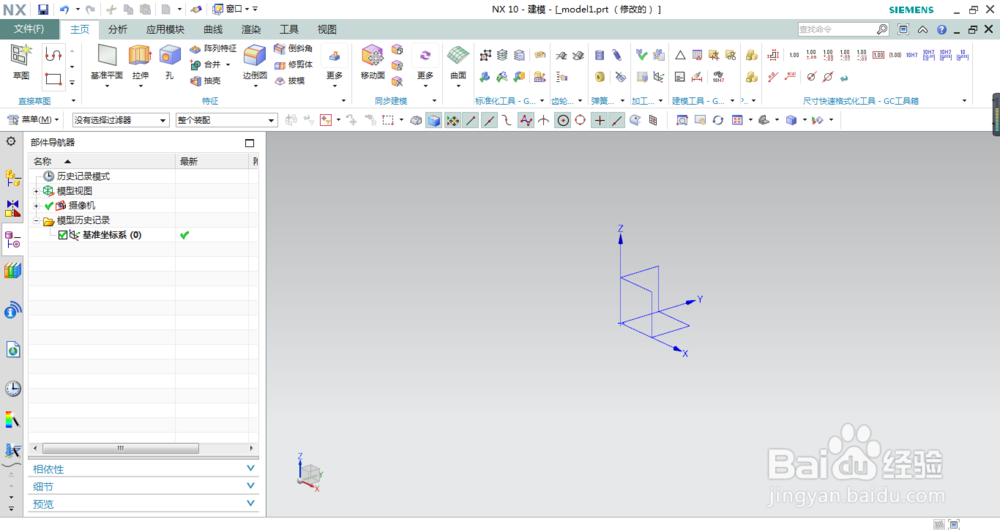

打开UG10.0软件，新建一个模型文件，使软件进入到三维建模工作状态。

2/7

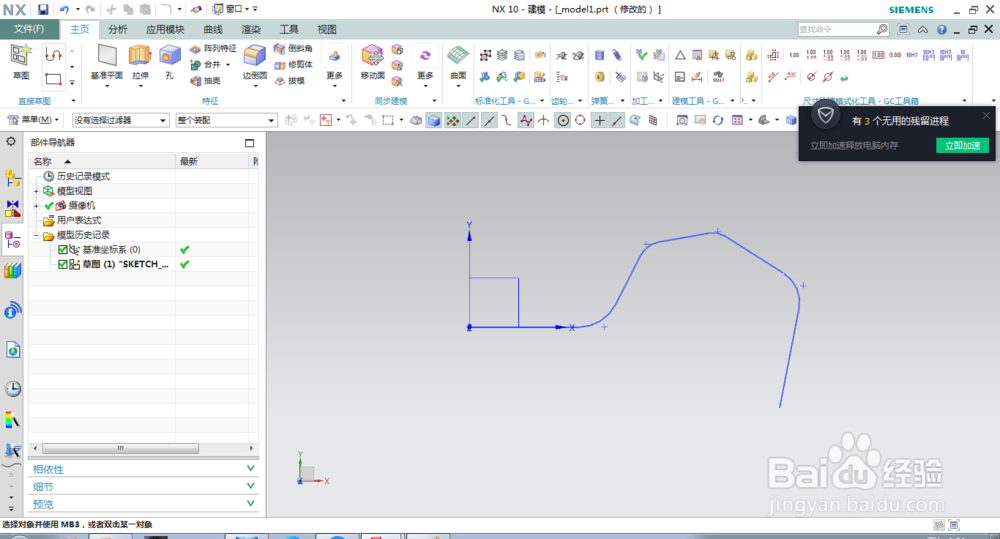

在XY面创建一个草图，画好扫掠的路径曲线。

注意，这个曲线如果是用直线绘制的，则两条直线之间必须用圆角连接。

3/7

在YZ面创建一个草图，画好扫掠的截面。

这里说明一下，因为是以管道为例，所以截面是同心圆，所以这里画的也是同心圆。

4/7

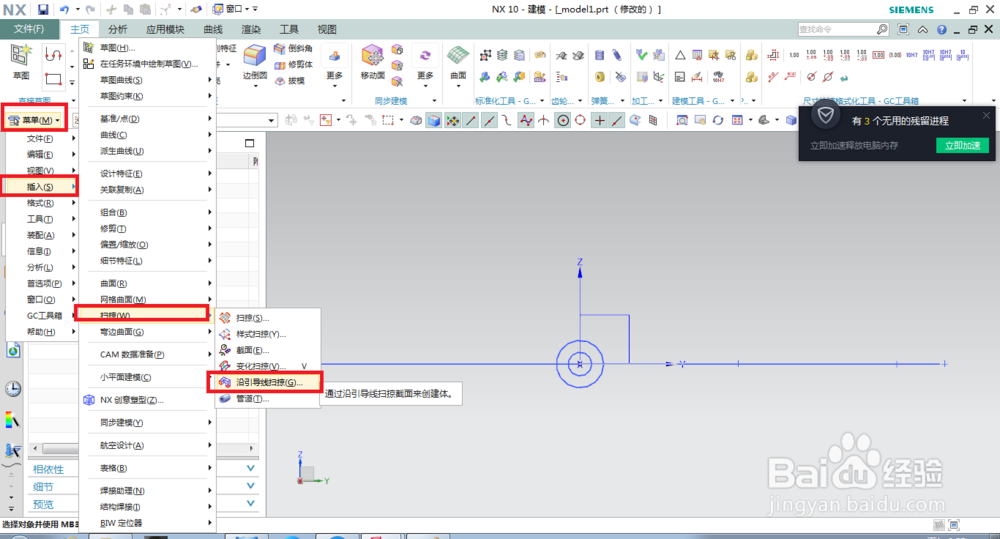

执行【菜单】-【插入】-【扫掠】-【沿引导线扫掠】

5/7

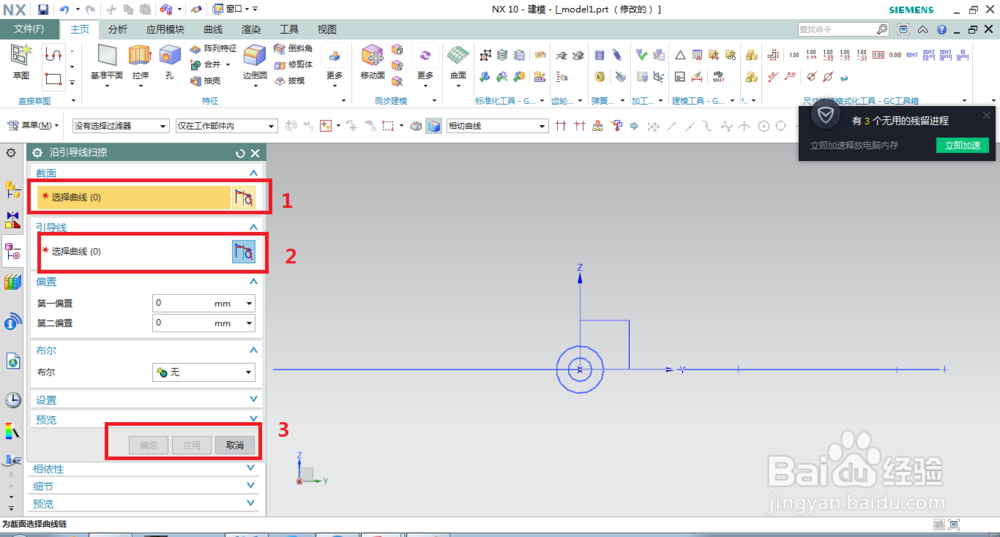

如下图所示，这是“沿引导线扫掠”的对话框。

1号红色框选，是选择截面曲线，也就是刚画好的同心圆。

2号红色框选，是选择引导线，也就是刚画好的曲线

3号红色框选，确定和应用两个按钮都是灰的，是因为1、2号红色框选都没有操作的缘故。

6/7

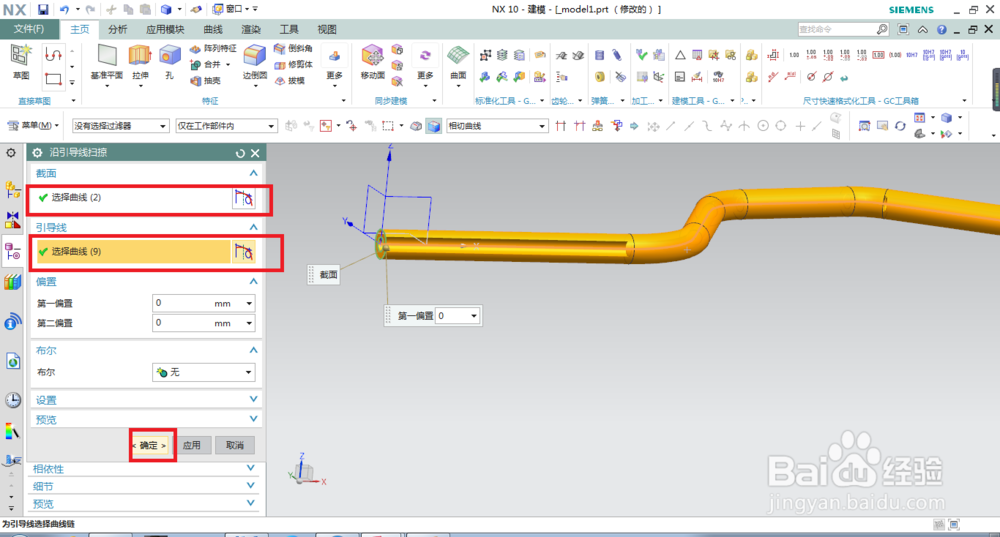

如下图所示，截面选择完毕，引导线选择完毕，则确定和应用两个按钮都亮了，然后点击确定。

说明一下，因为已经画了同心圆作为截面，则偏置就不需要设置了，全部为0。

7/7

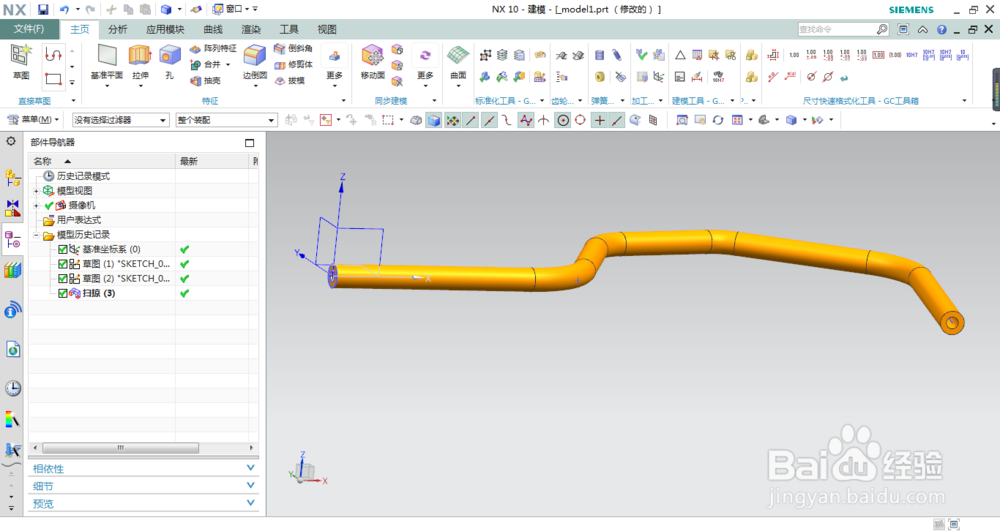

扫掠成功，管道出来了。

注意事项

注意，在使用“沿引导线扫掠”命令时，必须先画好截面和引导曲线，否则无法使用这个命令。
