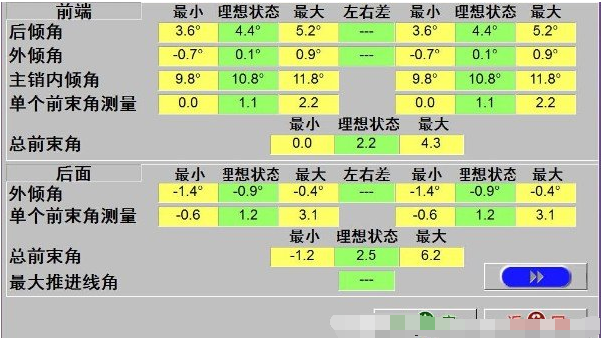

四轮定位电脑数据图解如下：

四轮定位的基本调整参数有前轮前束、车轮外倾角、主销内倾角、主销后倾角。车轮外倾角指车轮中心线与铅垂线的夹角；主销内倾角指主销轴线在横向平面内向内倾斜，与铅垂线所形成的夹角；主销后倾角指主销轴线在纵向平面内向后倾斜，与铅垂线所形成的夹角。如果车轮外倾角和主销后倾角同时需要调整，则先调整主销后倾角再调整车轮外倾角。

扩展资料

前束的作用主要是为了使车辆能够自动回正，保证汽车稳定的直线行驶，当转向轮在遇到外力的作用发生偏转时，能随即自动回正到直线行驶的位置。这种回正作用是由转向轮的定位参数来保证实现的，前轮前束就是这些定位参数中的一种。

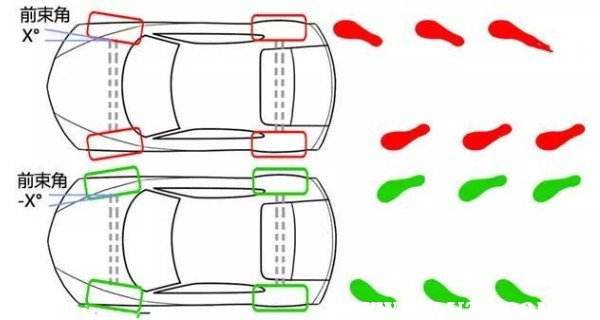

所谓前束，是指前轮前端面与后端面在汽车横向方向的距离差。前束问题指的就是汽车轮胎内撇还是外撇的问题，通俗点的说法就是从上往下看轮胎是呈内八还是外八，这是个很重要的问题。

前束是否调整合适，对汽车前轮轮胎的磨损起着决定性的作用，而且对汽车的操纵性能也有很大影响。为了保持合适的前轮前束值，需要定期进行四轮定位，四轮定位调前束就是将两轮前后距离差调整至符合规定的前束值，一般前束值在0-12mm之间为正常。

另外，车身前进方向与前轮平面之间的夹角叫前束角，前束角的大小对汽车行驶也有很大影响，车轮前束角的范围为±6°。如果前束角过大，会造起左右轮胎的外侧磨损不一样或外侧咬胎，行驶时方向盘有拽动感且行驶不稳定，过小坑时方向盘有明显晃动感。如果前束角过小，会导致轮胎内侧偏磨，方向盘变重，高速时不稳定，油耗增高等。
