WebHMI是一种工具，它允许从外站点管理GENESIS64系统。对于那些不实际或不可能对服务器进行物理访问的系统来说，这个功能是无价的。在实现冗余系统时，WebHMI页面通常也需要以冗余的方式运行。本应用说明将不描述GENESIS64冗余系统的设置;有关设置GENESIS64冗余的更多信息，请参阅名为GENESIS64 -冗余设置选项的应用程序说明。设置WebHMI1/1分步阅读

此应用程序说明是对WebHMI的高级修改，并假定两个系统都此往具有可工作的WebHMI。为了测试这一点，确保没有安装任何ICONICS软件的客户端机器能够分别从两个服压国亲务器加载WebHMI页面。验证了WebHMI功能后，继续下一步。

注意：在继续进行任何进一步的操作之前，应该对WebHMI问题进行故障排除，因为一旦启用了网施眠络负载平衡，问题将更难以隔离和解决。

安装网络负载平衡1/1

网络负载平衡（NLB）是Windows Server类操作系统的一项功能。 NLB通常用于确保关键任务服务器的可用性和可伸缩性，尤其是对于基于Web的应用程序。 对于WebHMI，此功能可保护客户端免受可能发生的任何服务器端故障的影响。 这是通过创建群集来实现的 - 一个用于访问群集中计算机的IP地址。

必须在每个服务器上安装NLB，以成为集群的一部分。安装可以通过“添加角色和特性”下的服务器管理器完成。一旦所有服务器都安装了NLB，就可以创建一个集群来访问它们。

创建一个集群1/6

创建集群是一个高度可配置的过程，下面的过程将给出一个配置的示例。 在继续之前，建议您咨询您的IT部门并验证需要修改的任何设置。 此外，群集将需要使用静态IP地址，这可能需要对托管服务器的网络进行一些修改.

群集用于为服务器创建一个访问点。 首先在将位于群集中的服务器（冗余系统中的主计算机或辅助计算机）上打开网络负载平衡管理器。

要创建群集，请在将成为群集一部分的服务器上打开网络负载平衡管理器。 在这里，您可以单击Cluster àNew。

图1 -新集群

2/6

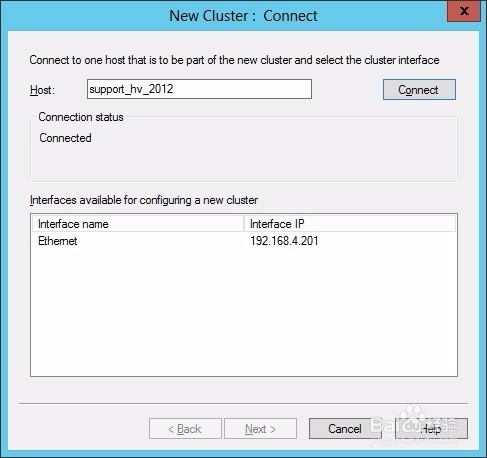

第一个提示将要求您连接要成为群集一部分的主机。 输入计算机名称或IP地址将生成用于群集的可用网络适配器列表。

图2 - 群集设置

3/6

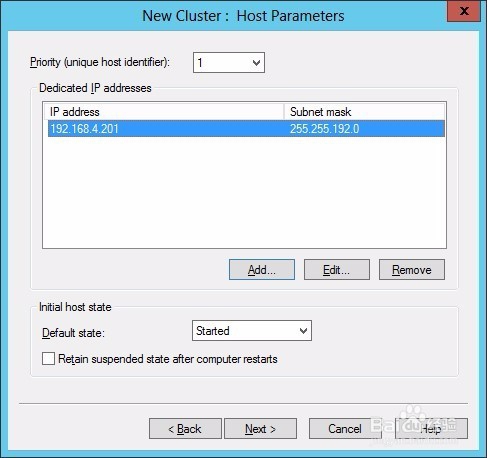

选择要使用的适配器，然后继续执行下一步。 下一个提示将要求您为主机提供专用IP地址 - 如果您需要直接连接到此计算机，将使用此地址。

注意：许多IT部门都有严格的IP地址约定 - 在分配静态IP地址之前，请咨询您的IT部门。

图3 - 主机IP

4/6

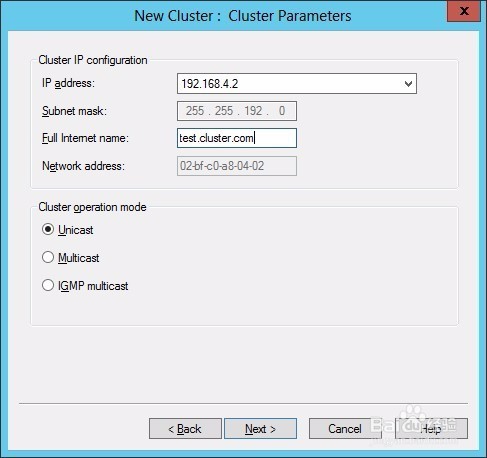

配置主机后，安装对话框将要求提供群集IP。 这将是用于通过WebHMI访问您的计算机的IP地址。 请确保您选择的地址未被网络上的任何其他设备占用。 配置IP地址后，将显示摘要页面，可以选择群集操作模式。

图4 - 群集选项

5/6

群集操作的选择取决于系统，但单播应适用于大多数应用程序。

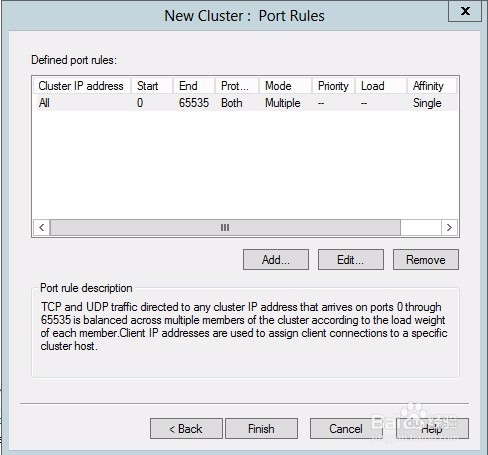

最后一个配置步骤是配置要转发到主机的端口。 默认选项允许转发所有端口 - 您可以调整规则以满足您的安全需求。

图5 -集群端口规则

6/6

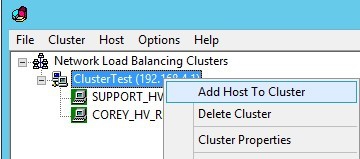

创建群集后，可以通过右键单击群集并选择“将主机添加到群集”来添加第二台主机（另一台冗余计算机）。 对于任何其他主机，唯一需要的配置是选择适配器并分配专用IP地址。

注意：此处不需要许多选项。

图6 - 添加其他主机

对显示的更改1/1

在大多数情况下，您不希望对显示进行任何更改。 网络负载平衡群集的作用是为IIS提供冗余 - .gdfx和.htm页面以及类似文件。 数据的冗余应由FrameWorX冗余处理。 如果按照GENESIS64 - 冗余设置选项和其他冗余应用说明中的说明正确配置了FrameWorX冗余，则无需对显示进行任何进一步的更改。

如何发布冗余系统1/1

使用网络负载平衡时，用于访问显示的Web地址将从.htm文件中使用的典型计算机名称更改。 这意味着在未经修改的情况下加载Internet Explorer中的显示将无法正常运行。

GraphWorX发布的.htm文件将自动填写其发布到的服务器的计算机名称或IP地址。 更新页面的最简单方法是使用文本编辑器（如记事本）打开它们，并使用find-replace函数将任何服务器名称或IP地址实例替换为群集IP。
