Altium Designer导出PDF格式是我们经常用到的功能，原理图、位号图以及贴片图等文件都需要用到。可有些是否导出的文件会出现中文不显示或者乱码现象，接下来，我给大家详细描述下如何解决这些问题。工具/原料moreAltium Designer 10方法/步骤1/6分步阅读

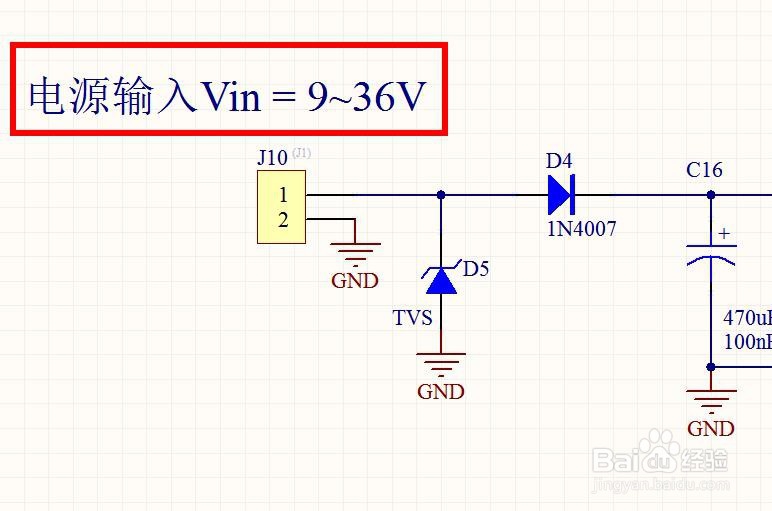

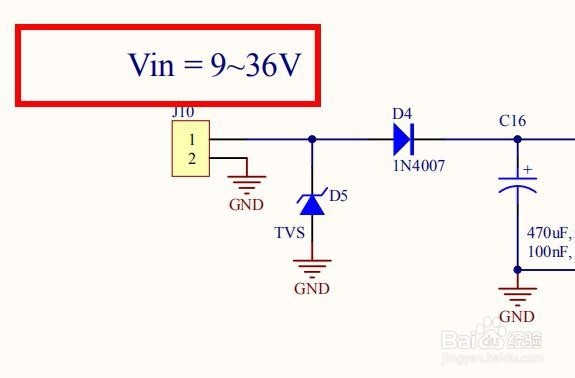

首先，源文件和导出PDF格式文件如图所示，可明显看出PDF文件中的中文未显示出来

2/6

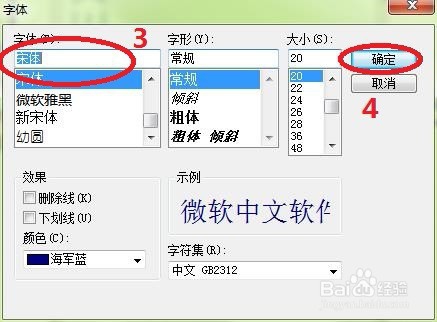

第一步，双击TXT文档进入设置，将字体改成宋体，如下图所示

3/6

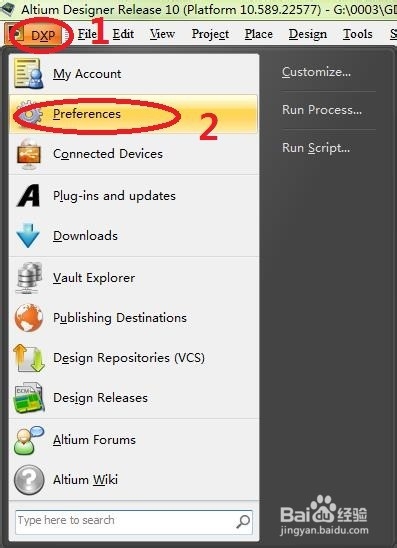

进入系统字体设置界面，操作如下图所示

4/6

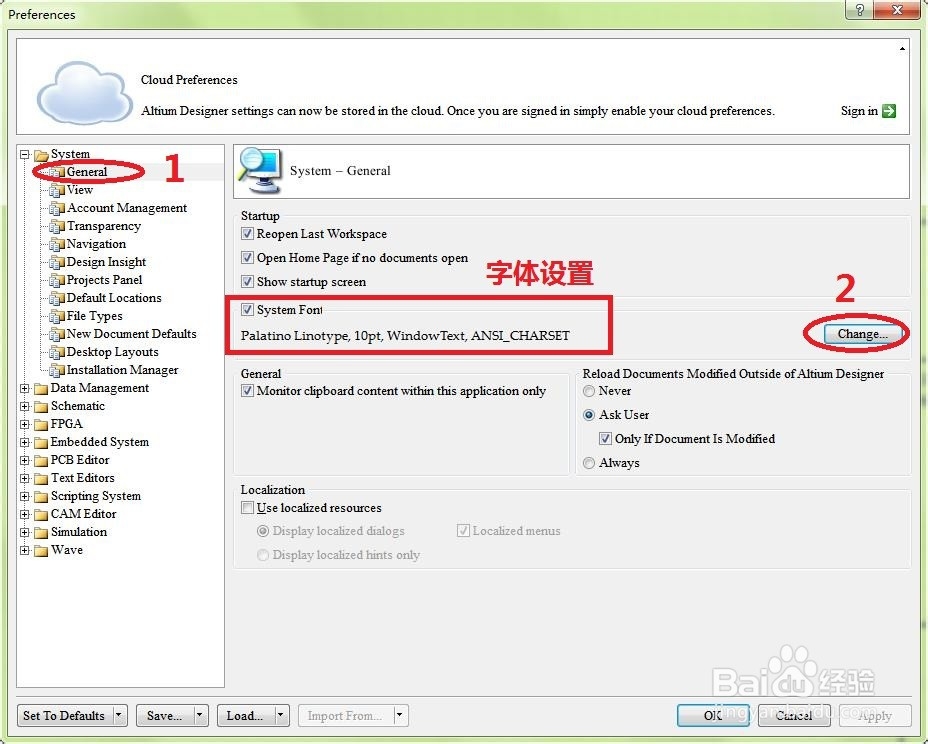

把系统字体修改为和TXT字体一致，操作如下图

5/6

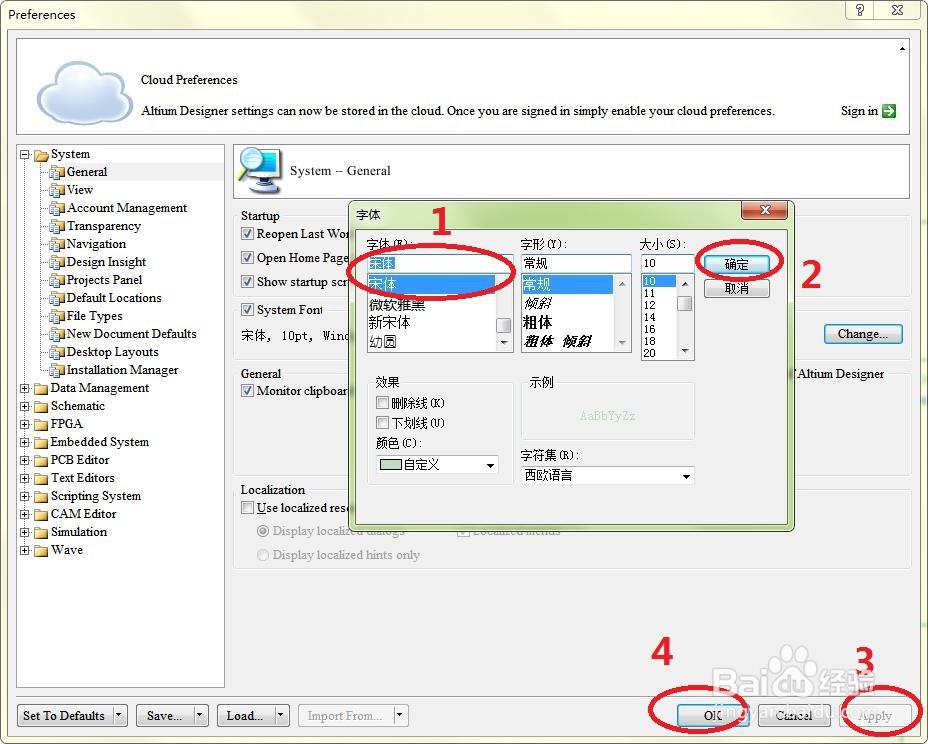

接着继续设置，如下图所示

6/6

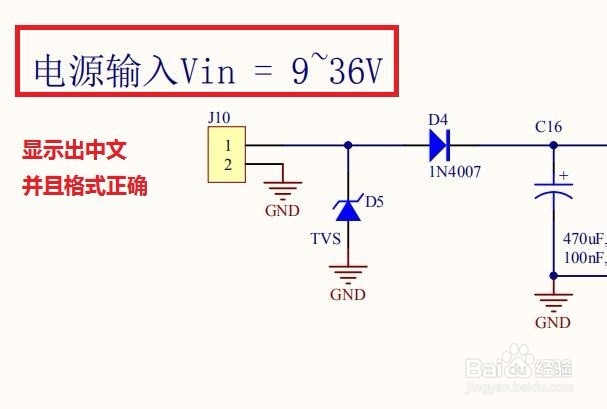

修改完之后，重新导出如下图所示

注意事项

TXT注释中包含中文字体的一定要把字体设置成中文的格式

导出时，若有与导出PDF文件名称一致的文件正在打开，一定要将其关闭后再导出
