    如何在CATIA装配体中进行打孔命令的操作

    来源:网络收集  点击:  时间:2024-08-24
    【导读】:
    本经验教会大家如何在CATIA装配设计模块对装配件进行打孔命令的操作。工具/原料moreCATIA方法/步骤1/5分步阅读

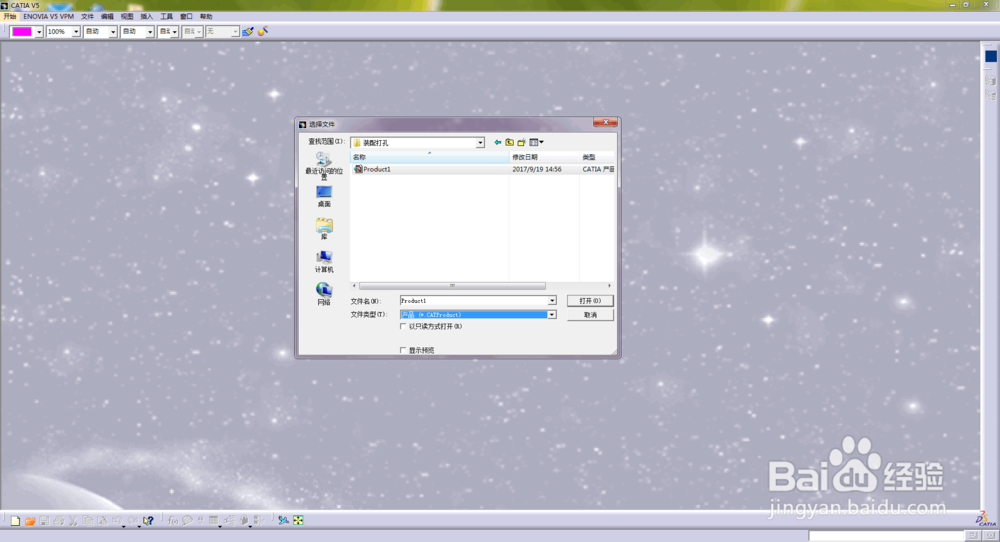

    首先我们打开CATIA,单击快捷键CTRL+O,弹出文件对话框,双击打开我们事先创建好的装配体;

    2/5

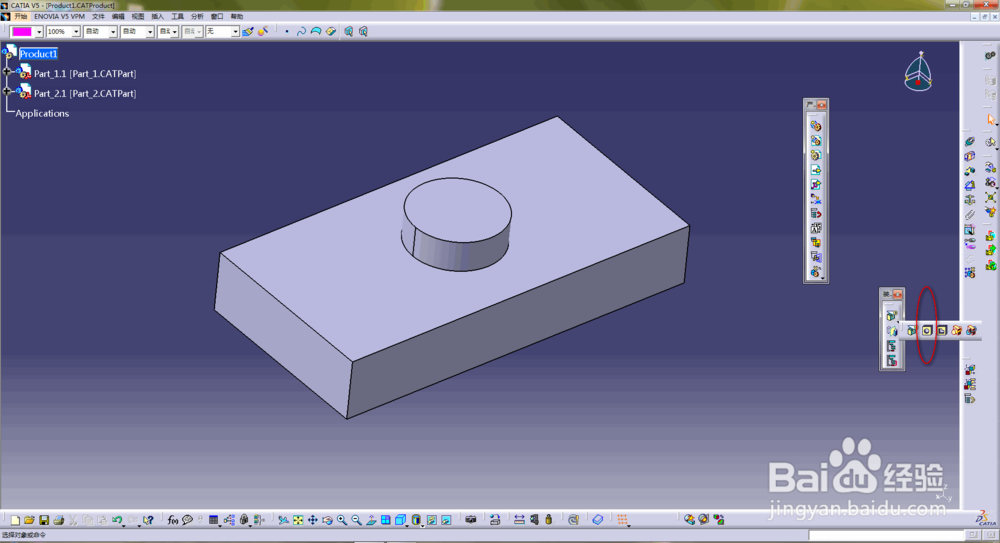

    在右侧工具面板中找到集成命令面板,从中单击孔命令,并将鼠标移动至长方体外表面,左键单击,弹出命令对话框;

    3/5

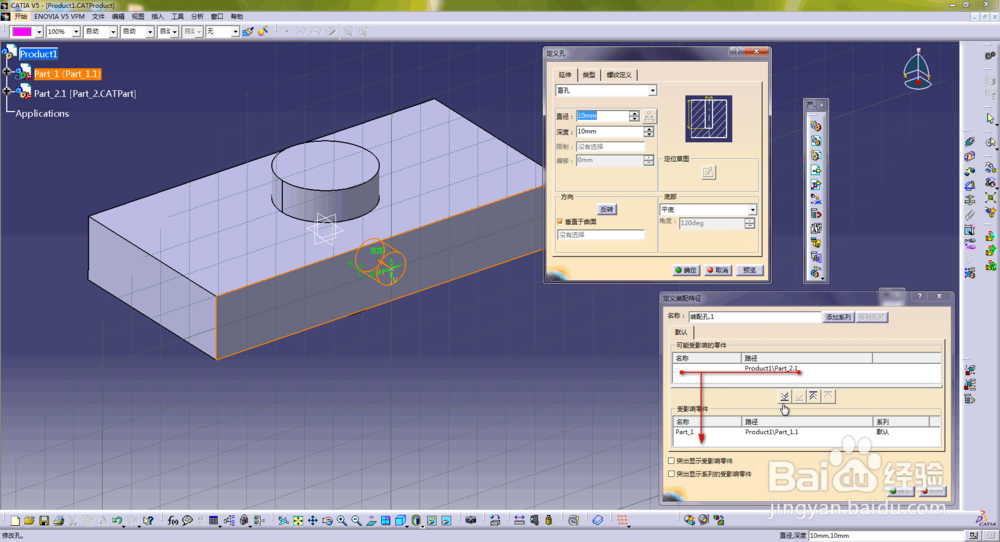

    在图形区同时弹出两个命令对话框,这个有别于我们在单个零部件上面打孔,一个对话框是用来定义孔的尺寸和类型,另一个是用来定义装配特征的;

    4/5

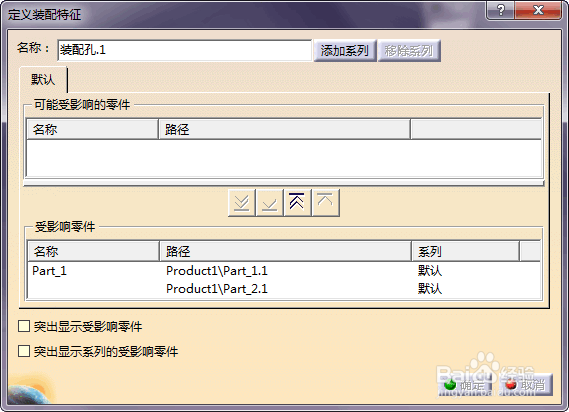

    这里我们将孔的定义为简单孔,尺寸定义为直到最后,装配特征选择受影响的部件为装配体中的两个部件,及长方体和圆柱体,操作完成后单击确定;

    5/5

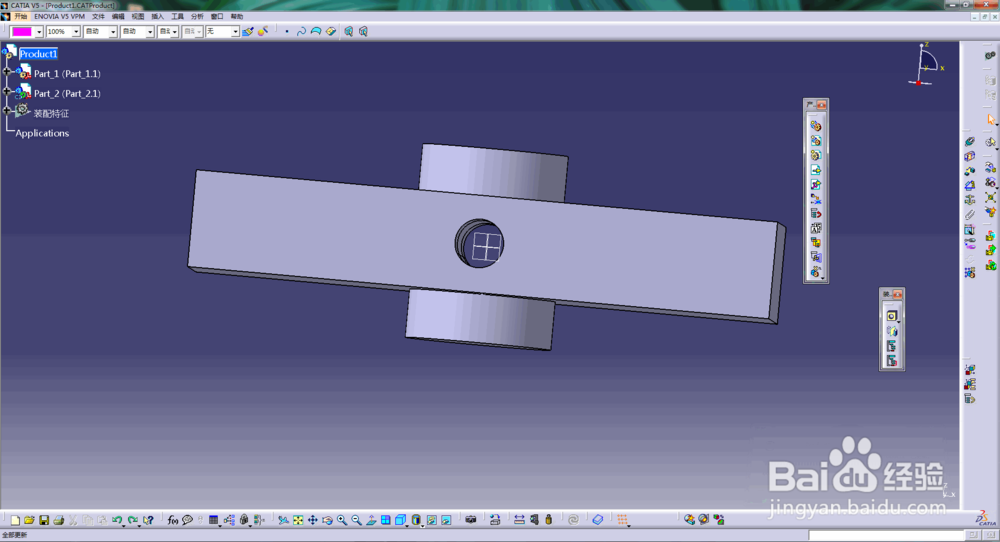

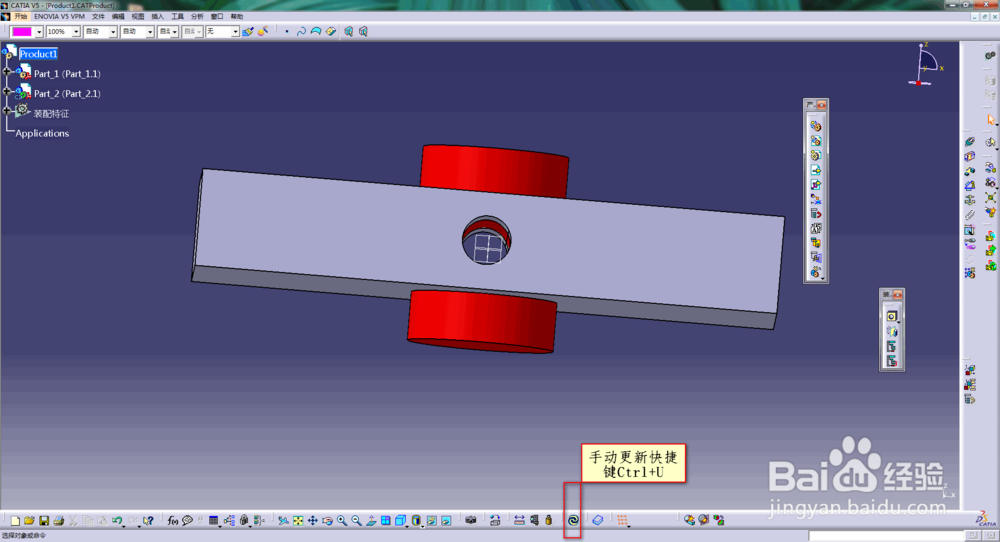

    这是我们发现圆柱体显示为红色,在这里需要手动更新,快捷键CTRL+U,更新完成后查看装配体上的孔特征,两个部件同时定义了孔的特征。

    注意事项

    在阅读本经验的同时如发现问题请在下方给作者留言,本人会尽快为大家解答,谢谢!
