订阅UG建模中沉头孔在哪及其用法
来源：网络收集 点击： 时间：2024-08-28【导读】：
UG建模中，可以直接生成一些常规的孔，主要有简单孔、沉头孔、埋头孔和锥形孔，本次主要介绍沉头孔工具/原料more电脑 Win 10 64位 专业版UG NX11.0软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

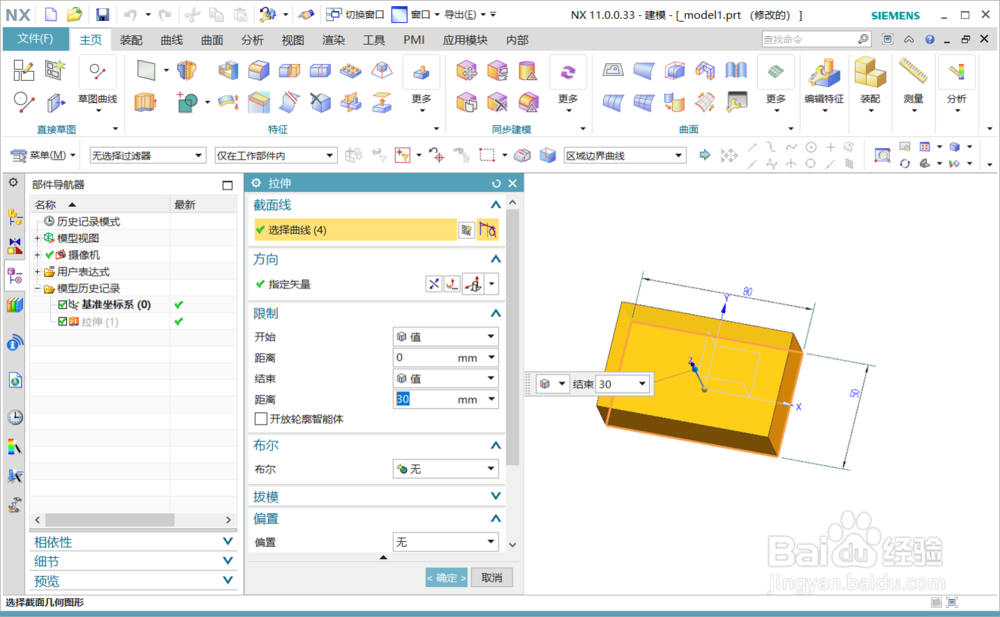

打开软件，新建一个模型，拉伸任意一个长方体，尺寸为80*50*30

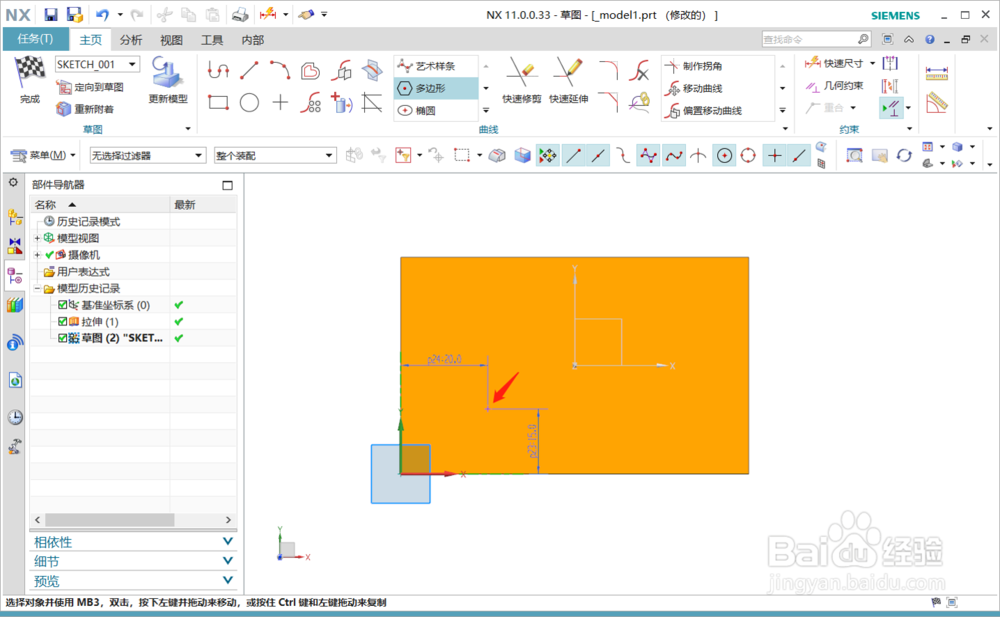

2/6在长方体上表面新建一个草图，画出所要生成孔的中心点，此步也可以在孔对话框中指定点位置才创建

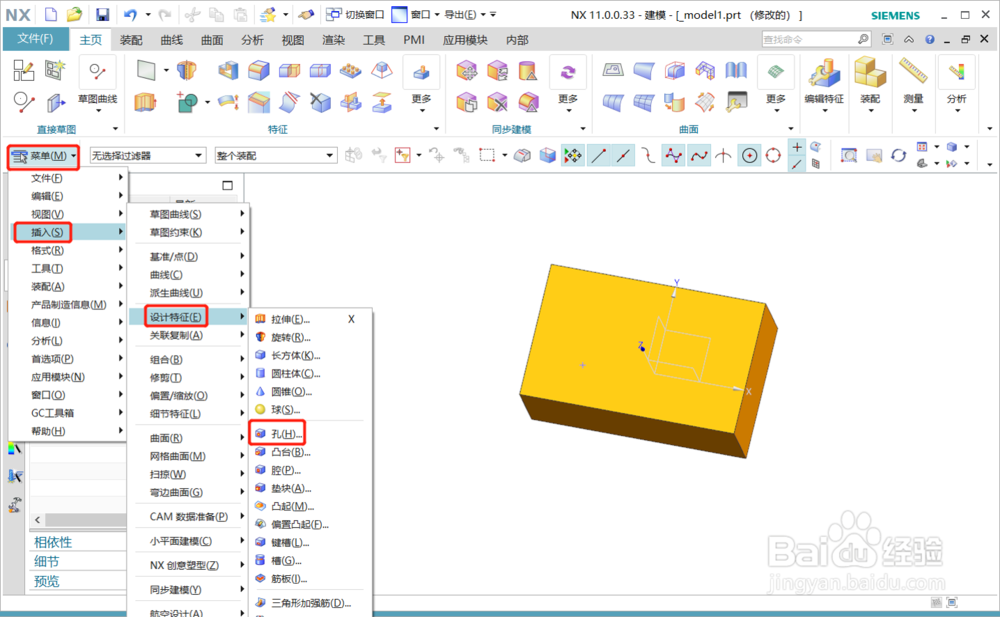

3/6依次点击菜单、插入、设计特征、孔

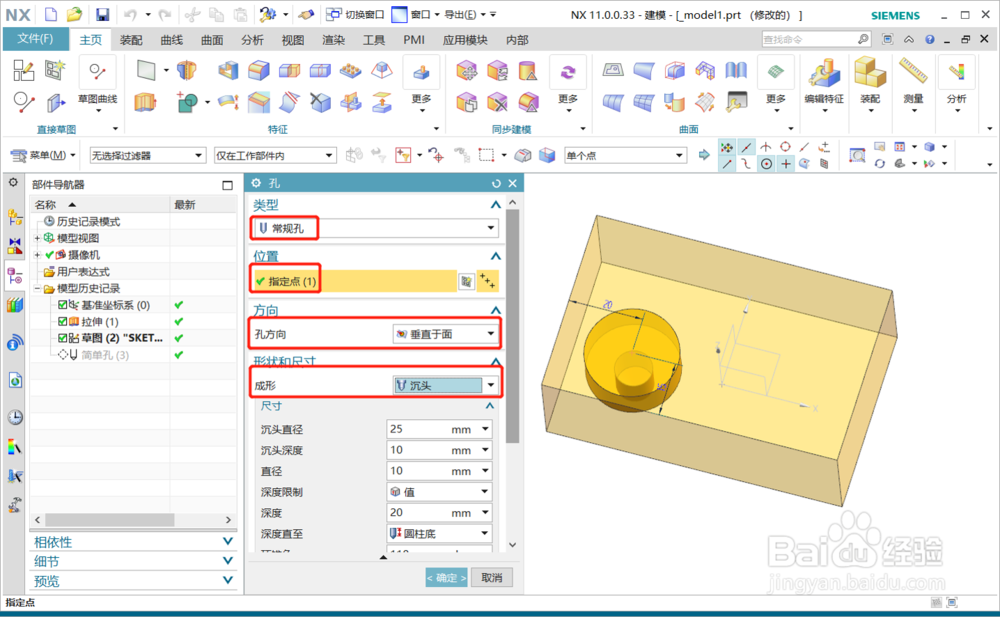

4/6在弹出的孔对话框中，类型选择常规孔，位置选择草图所画的点，孔方向按照默认的垂直于面，如果想要孔的方向沿其它方向可以选择沿矢量，成形中选择为沉头孔

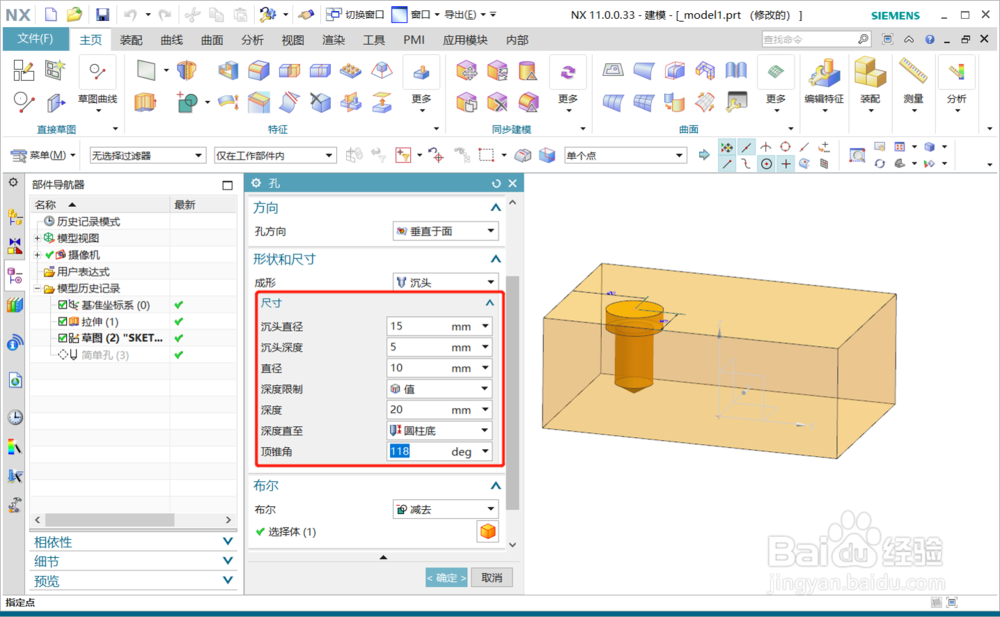

5/6现在设置孔的尺寸，沉头直径15，沉头深度5，直径10，深度20，顶锥角按照默认的118°，该深度包括沉头的深度，深度直至选择圆柱底说明深度不包括底部锥体的高度，选择圆锥顶则深度包括底部锥体的高度，深度限制根据实际情况还可以选择直至选定、直至下一个和贯通体

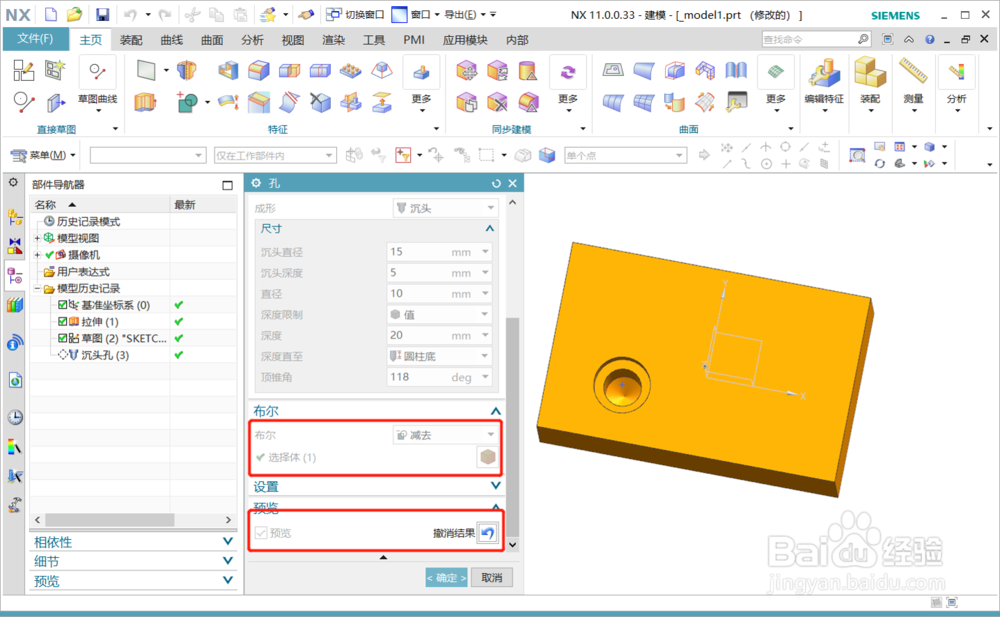

6/6布尔中选择减去，预览可得到生成的沉头孔
注意事项孔的方向不垂直于面时，需要指定方向矢量
深度直至选择圆柱底和圆锥顶生成孔的有效深度是不同的
沉头孔的深度包括沉头的深度
