订阅Proteus 8 Professional怎么画最小电路系统
来源：网络收集 点击： 时间：2024-08-28安装Proteus 8 Professional软件。

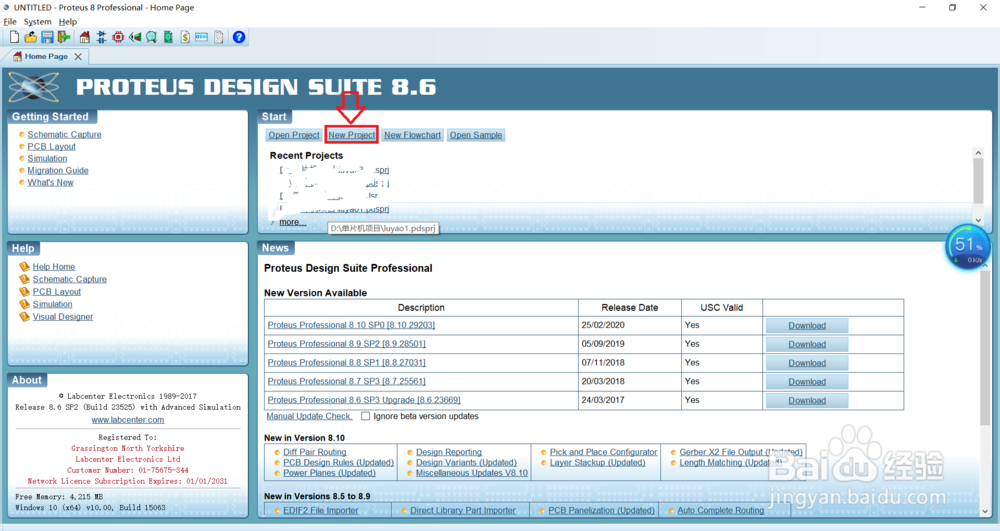

2/16双击打开Proteus 8 Professional软件，进入首页找到New Project并点击。

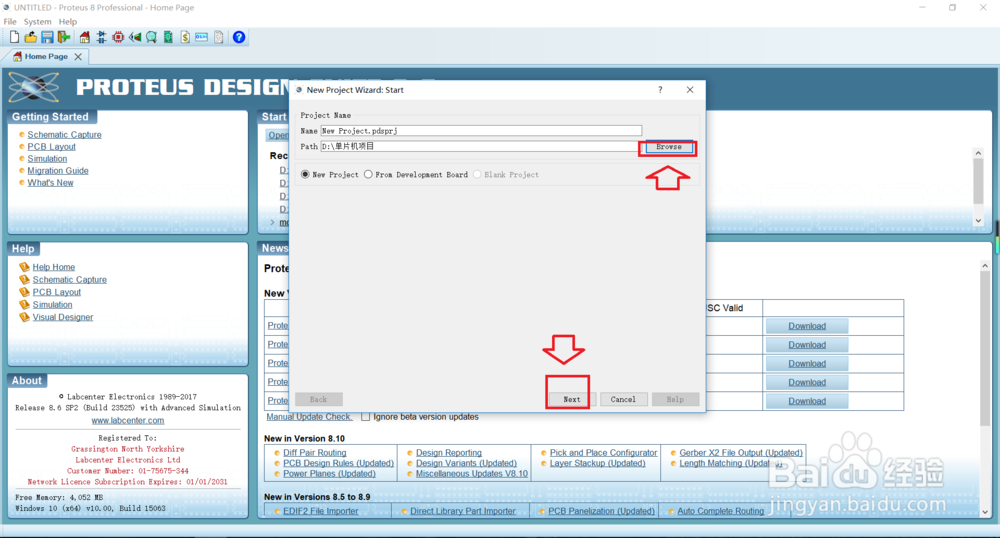

3/16在弹出的窗口，可以在Nane修改名字，Path修改保存路径，选择好后点击Next.

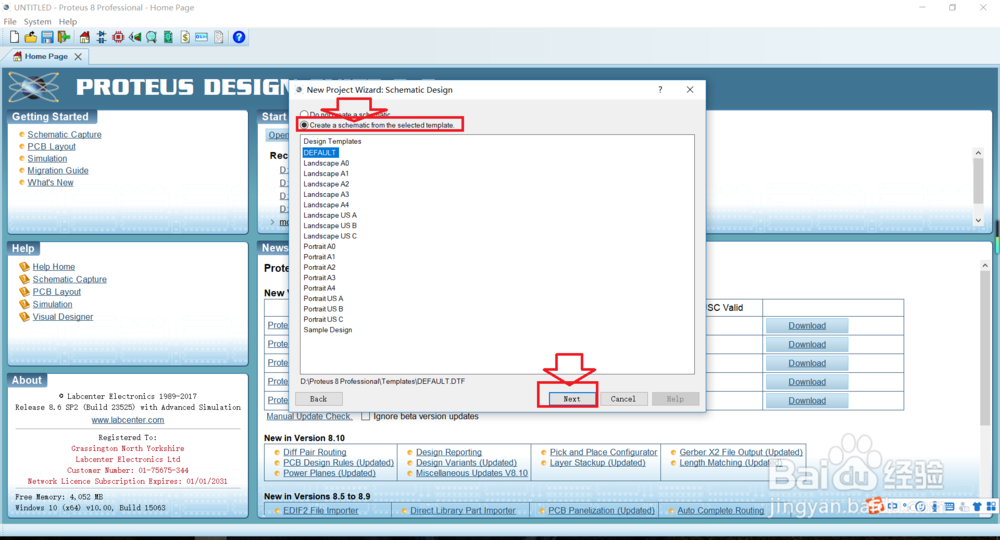

4/16在弹出窗口选择Create a schematic from the selected template下面选择“DEFAULT”后点击“Next”.

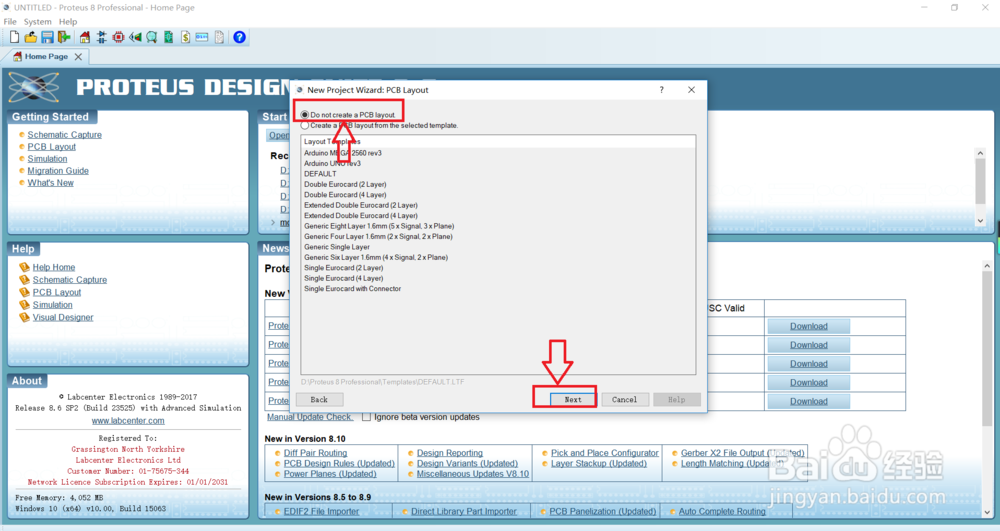

5/16弹出窗口选择“Do not create a PCB layout”后点击“Next”。

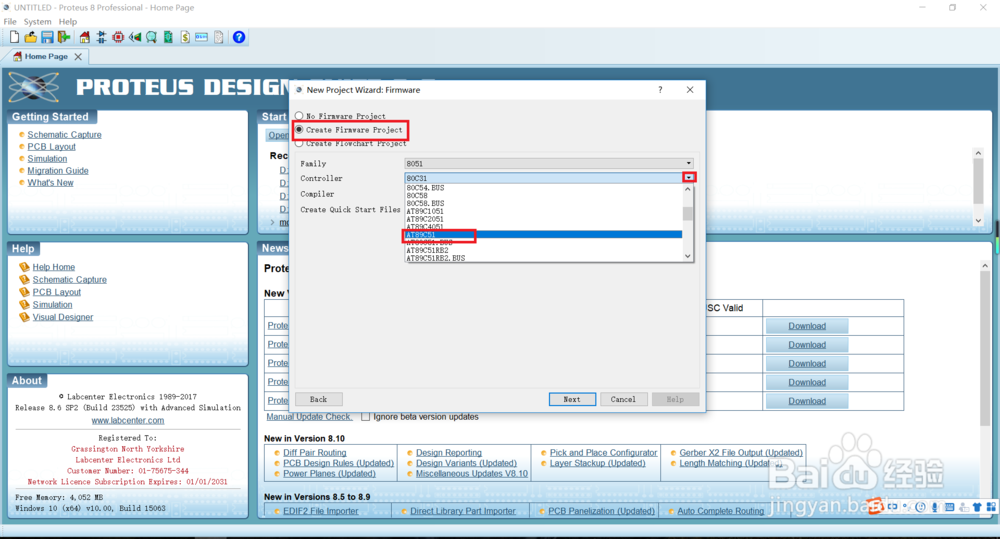

6/16在这个窗口选择“Create Firnvare Project”,下面“Compiler”下拉选项选择AT89C51,其他不变。

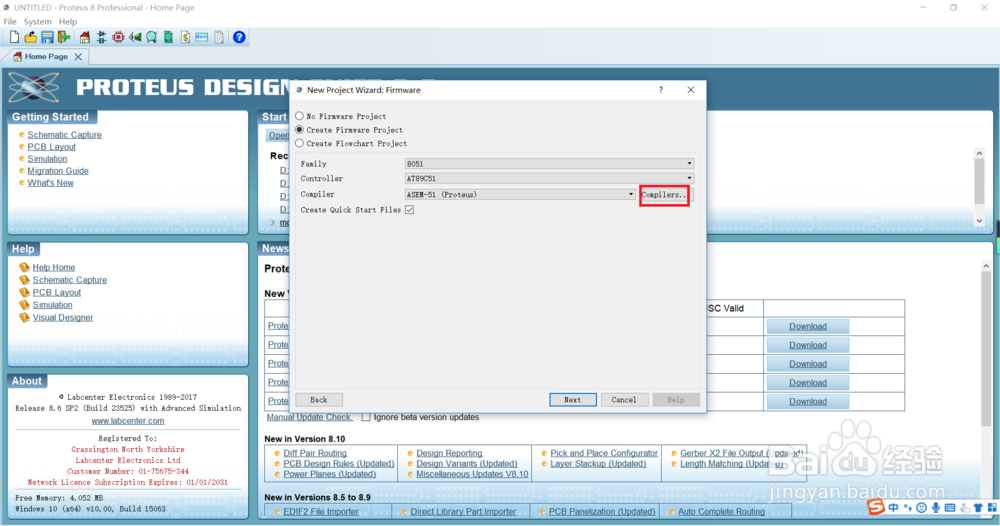

7/16点击“Compiler”后面的“Compilers...”。

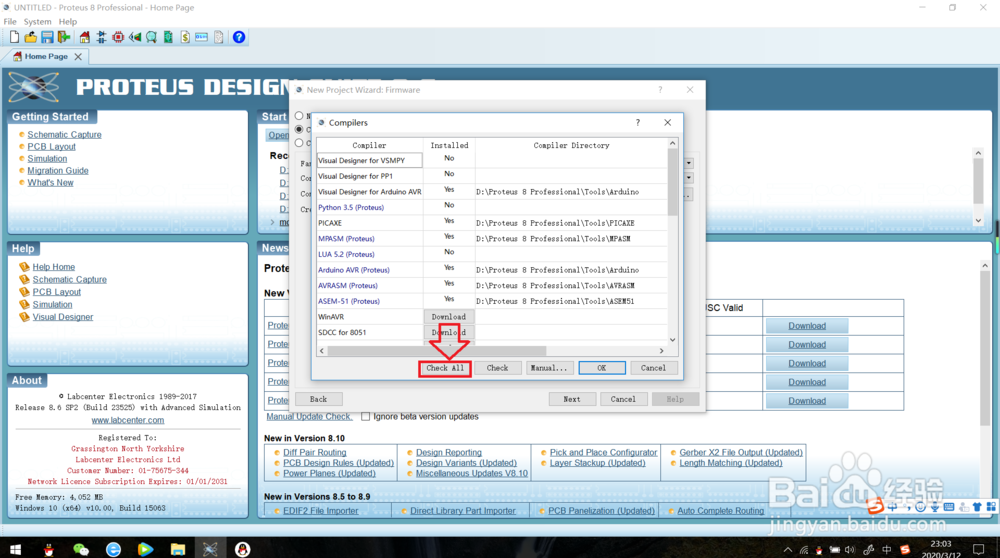

8/16点击弹出窗口中的“Check All”。

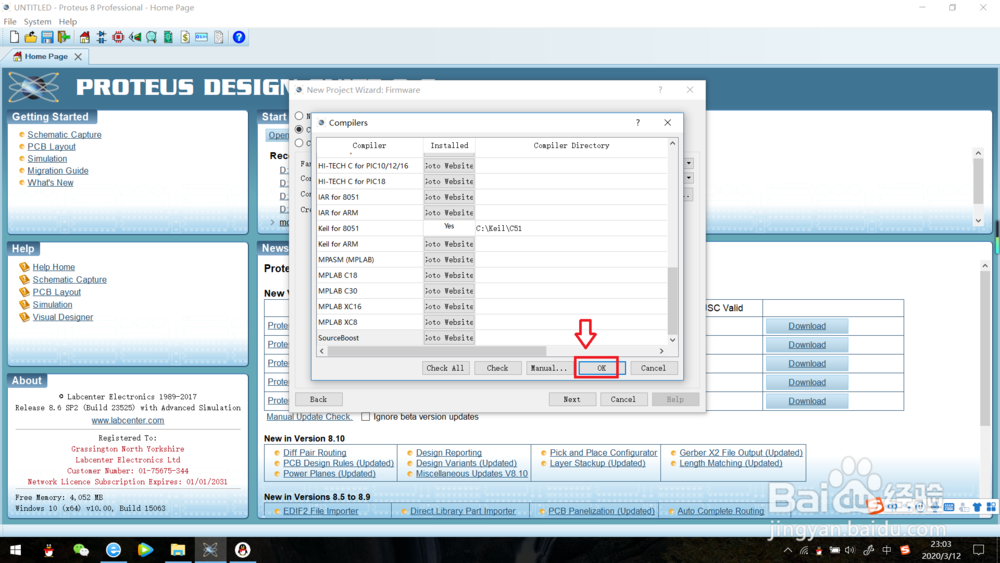

9/16运行完成后点击“OK”。
10/16点击“Next”.
11/16点击“Finish”这样就进入编辑页面。
12/16把“Source code”选项卡换成“Schematic Capture”。

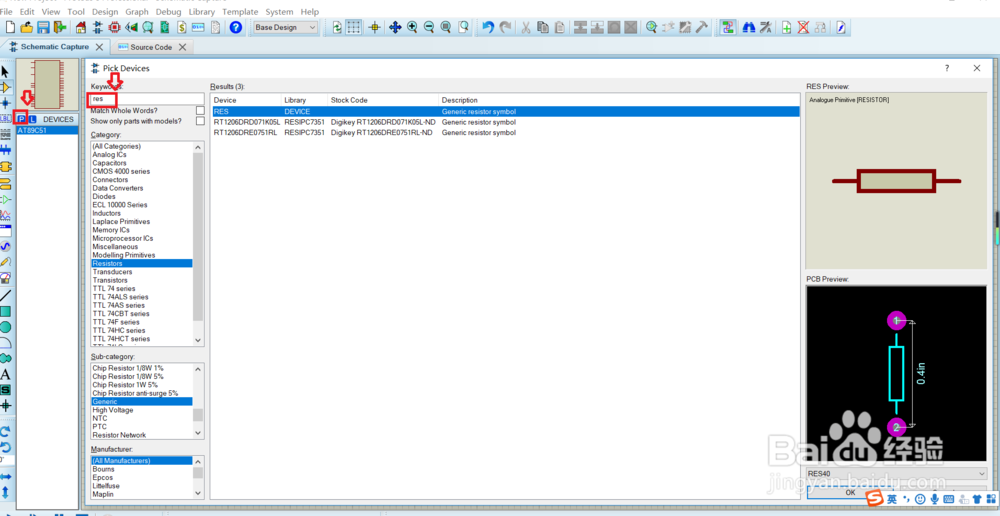

13/16点击图片中的“P”进入查找添加元件，在搜索栏输入resistors,双击右边RES，再依次添加“cap”,“cap-elec”,“crystal”都加入“DEVICES”中。

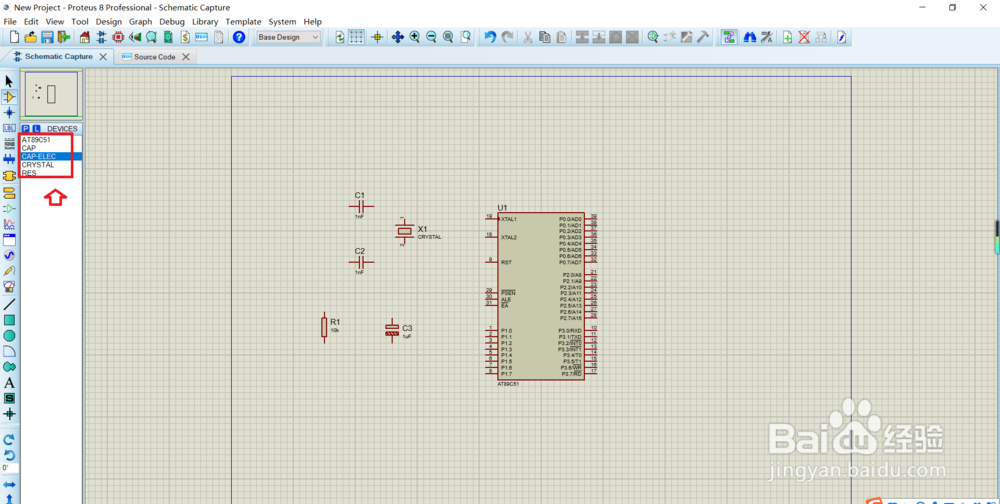

14/16在“DEVICES”中选择元件后把鼠标移到右面图中，左击鼠标出现你所选元件，移到鼠标把元件移到想要放到位置再点击鼠标一次左键，依次把元件放到如图的位置。

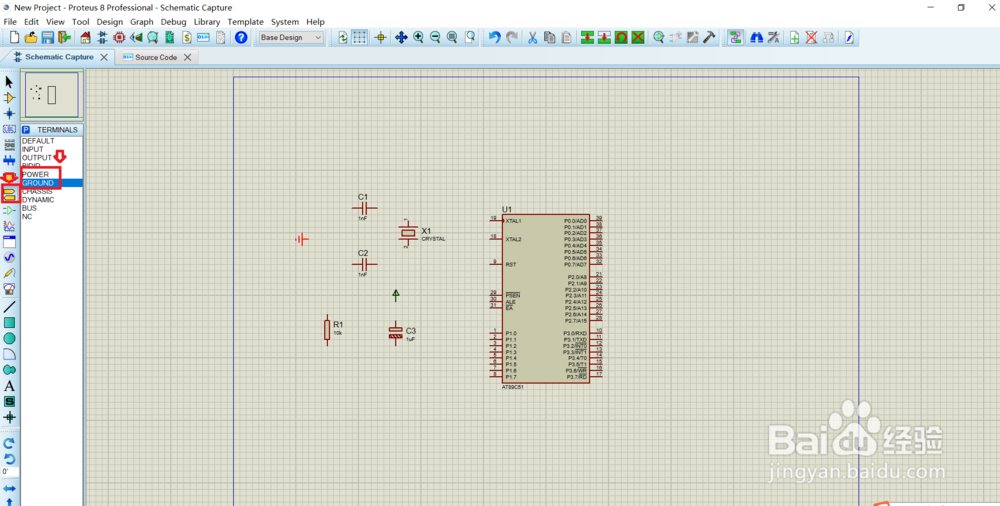

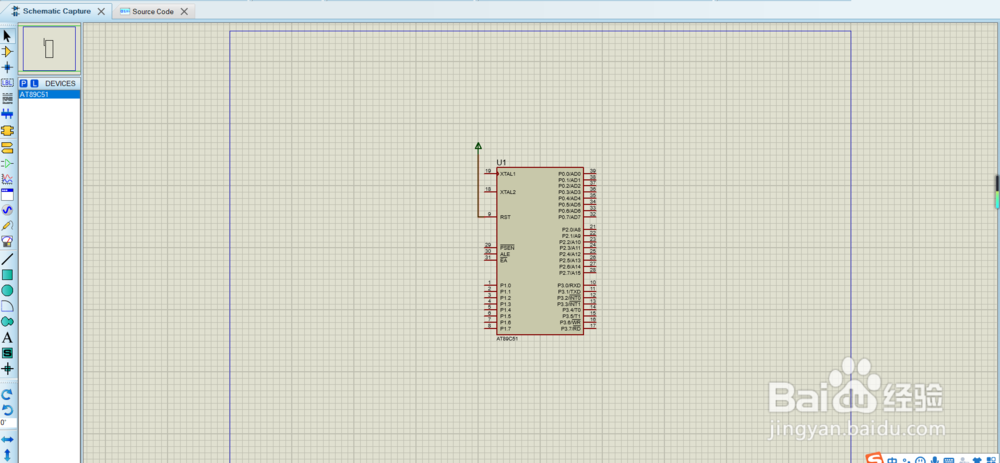

15/16在左面工具条选择如图的标志，分别选择“POWER”和“GROUND”添加到右面如图的位置。

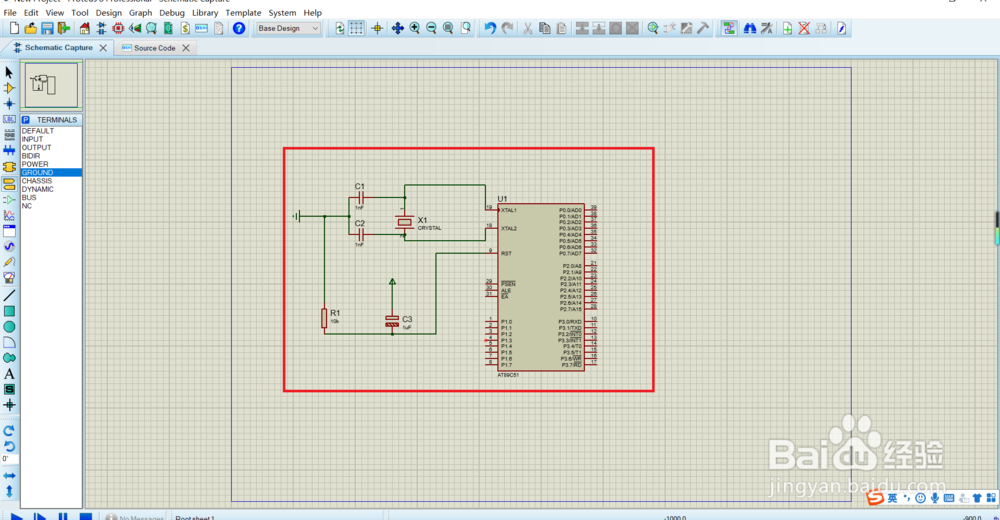

16/16如图连接元件，这样单片机的最小系统就完成了，点击保存按钮就OK了。
注意事项要细心
