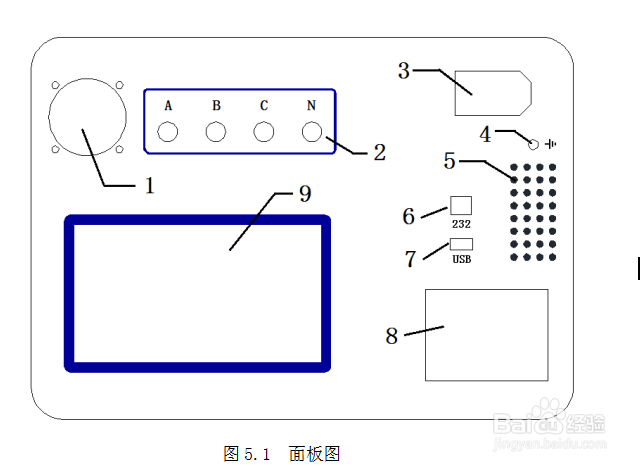

有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。工具/原料more工具箱面板介绍1/1分步阅读

1.风 扇：排风口。

2.A、B、C、N 分别对应变压器的A、B、C、N。

3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。

4.接地柱：为整机外壳接地用，属保护地。

5.散热孔。

6.232串口

7.USB口

8.打印机：高速打印机，打印测试结果。

9.显示器：7吋高亮液晶显示屏。

带绕组测试方法1/3

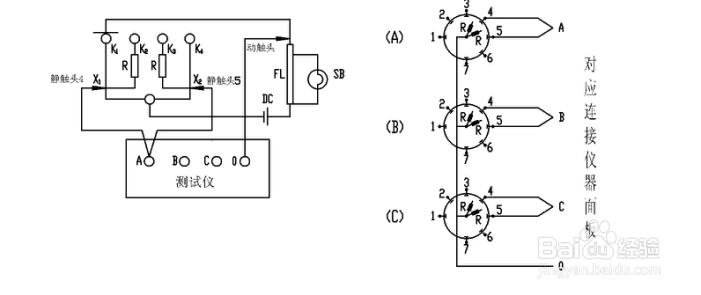

拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上。下图为不同类型变压器接线方式：

2/3

确认以上接线无误后，开机，仪器自检后进入设置界面，如下图：

名称：试品名称（最长可输入16个汉字）

换挡方向：设置向上换挡，还是向下换挡

测量相数：设置单相测量、三相测量

接线类型：设置YO型、Y型、△型

充电电流：选择1.0A、0.5A、0.2A 三个电流档位

测量范围： 1.0A（1Ω～20Ω）

0.5A（5Ω～40Ω）

0.2A（20Ω～100Ω）

档位：00-95

触发电阻：预判要测试的过渡电阻值，选择合适的触发电阻，为了测量精确尽量使触发电阻值为过渡电阻值的1/2左右 。

点击相应的输入框，修改相应的项目，设置完毕后，按“开始测试”，进入测试状态，

屏幕显示如图下图：

3/3

三条曲线会根据测试数据进行变化。因为仪器对绕组和开关有一个充电的过程，所以曲线会从小到大变化，待三相曲线都稳定后，按下“开始测试”，此时可手动或电动操作机构（请在开始测量后的两分钟内切换开关，为了保护设备，每一次测量输出电流持续时间是2分钟，超过两分钟，自动停止输出，并切换回参数设置界面），动作完毕后，液晶屏自动显示出动作波形，按屏幕下方的按钮，可以调节曲线的放大倍数、向左向右移动，方便查看波形。

按下一档位，自动切换到下一档位，按“开始测量”，开始新的测试；

存储：将数据存储到内存中。

打印：打印测试数据波形。

无绕组测试方法1/1

将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，其余操作步骤同有绕组测试步骤相同。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。

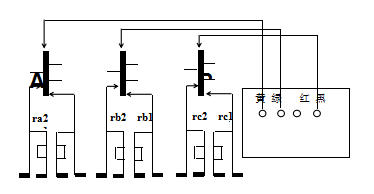

例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图6.5）

注意：A、B、C三相动触头短接后接到仪器的中性点接线端子上

调压侧绕组Y型接线中性点没有引出的变压器的测试方法1/1

这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图6.6所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。

数据查询界面1/1

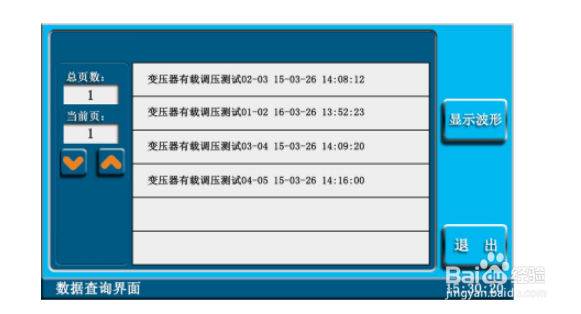

按“数据查询”按钮，进入数据查询界面，如下图：

系统设置界面1/1

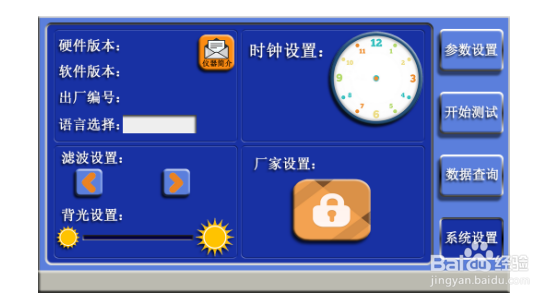

在系统设置界面设置系统变量，如下图：

滤波设置：设置测试波形的滤波级别，0-60，预置30；

背光设置：液晶背光；

时钟设置：设置时间日期；

仪器简介：仪器介绍；
