三菱公司的MX Component 是一个通信工具，包括Communication Setup Utility，Label Utility和PLC Monitor Utility。通过使用这个工具，可以在无需具备通信协议及模块知识的状况下实现从计算机第三方软件至可编程控制器的通信。通过使用MX Component提供的一些属性和方法，可以使复杂的串行通信及以太网通信的协议程序开发变得简单方便。本文章将介绍LabVIEW通过MX Component 提供的控件的功能，实现对可编程控制器CPU 进行通信的用户程序工具/原料moreLabVIEWMX Component步骤1（安装三菱组件和NI开发环境）1/2分步阅读

三菱的官网下载MXComponent组件，注意不同版本对电脑操作系统版本和位数要求；

2/2

NI公司的官网下载LabVIEW开发环境，同样需要注意不同版本对电脑操作系统和位置的要求；

步骤2(MX组件配置)1/8

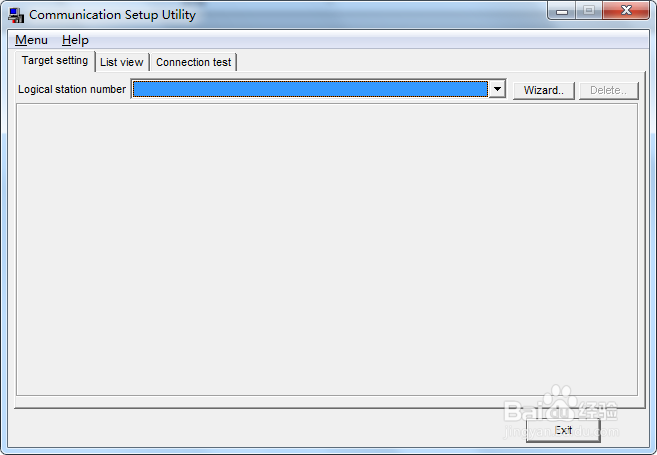

打开communication setup utility，点击Wizard；

2/8

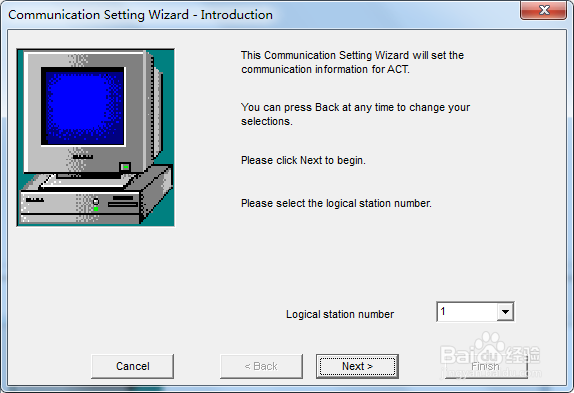

设置Logical station number为1，点击Next；

3/8

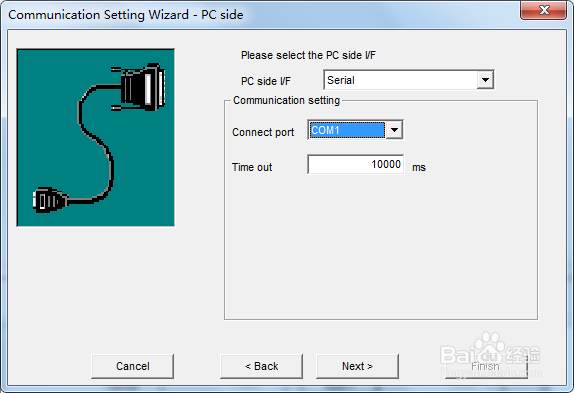

设置Pc side I/F为serial，connect port为COM1（实际PLC连接的串口号），timeout为1000ms，点击Next；

4/8

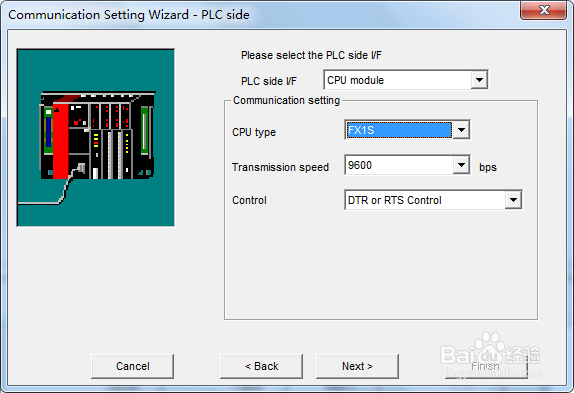

选择PLC side I/F为CPUmodule，CPU type为FX1s（实际所连PLC型号），transmission speed为9600bps,control为DTR or RTS Control，点击Next；

5/8

选择station type为Host station，点击Next；

6/8

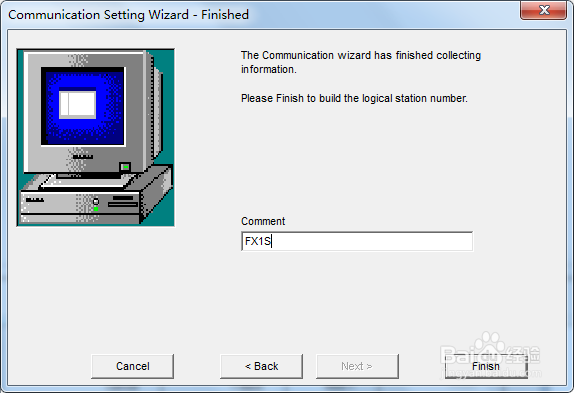

设置Comment为FX1S，点击Next；

7/8

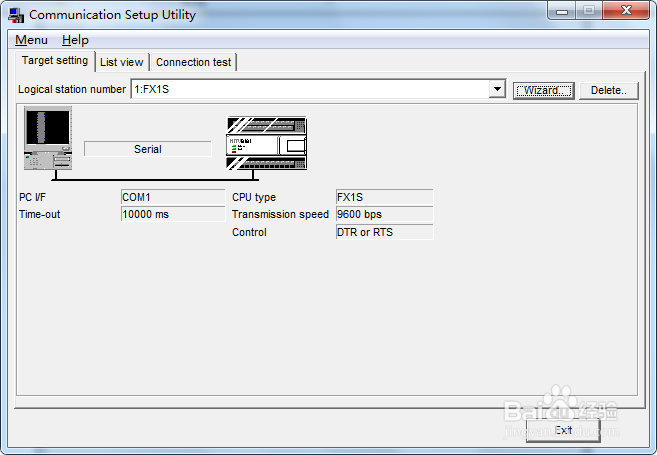

点击Finish；

8/8

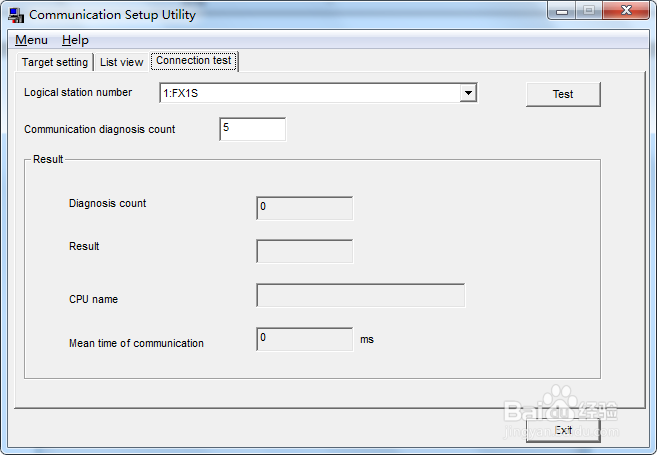

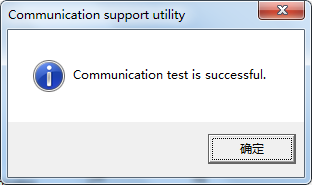

点击Connection test，然后选择Test，当弹出Communication support utility对话框并且显示“Communication test is successful”,即可证明建立连接成功；

LabVIEW读写PLC1/2

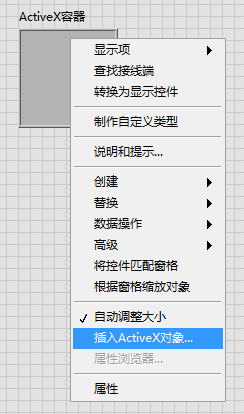

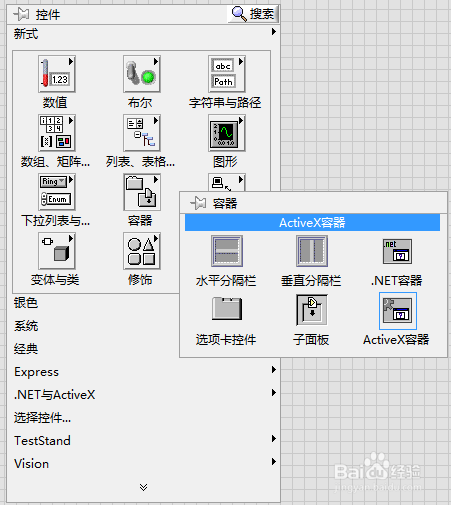

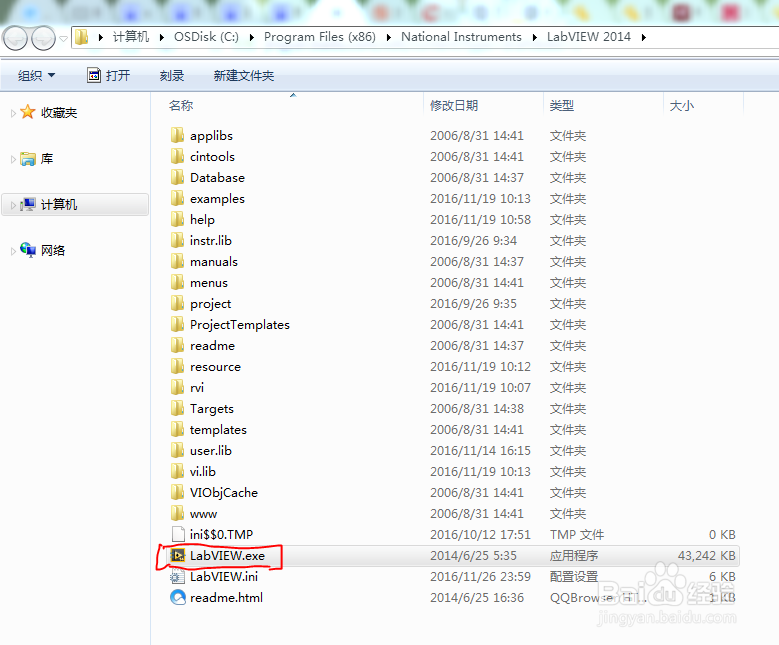

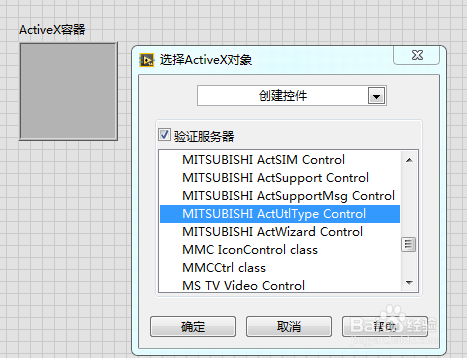

1）打开LabVIEW；2）新建VI，打开前面板，选择新式/容器/ActiveX容器；3）右键ActiveX容器，选择插入ActiveX对象；4）插入MITSUBISHI ActUtlType Control。

2/2

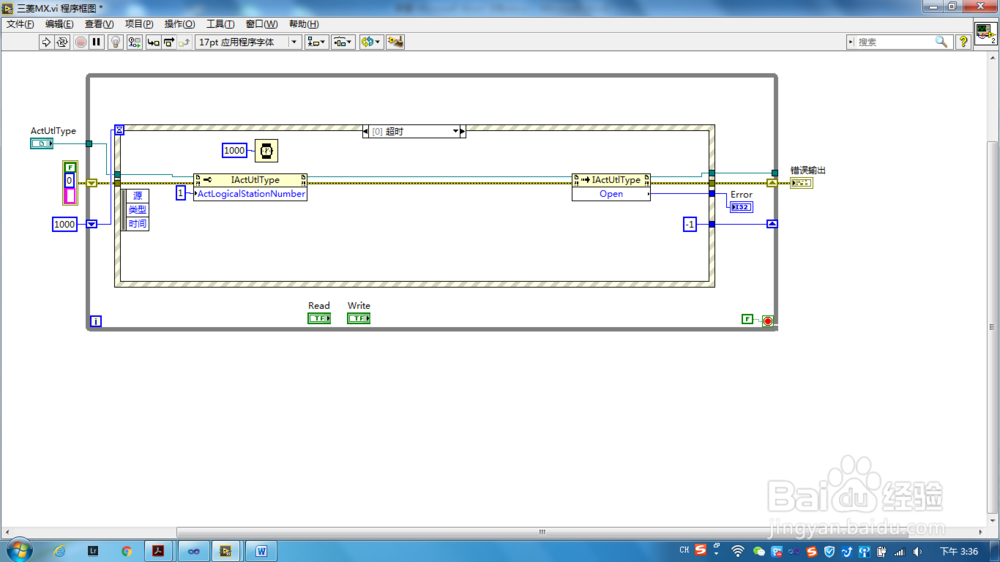

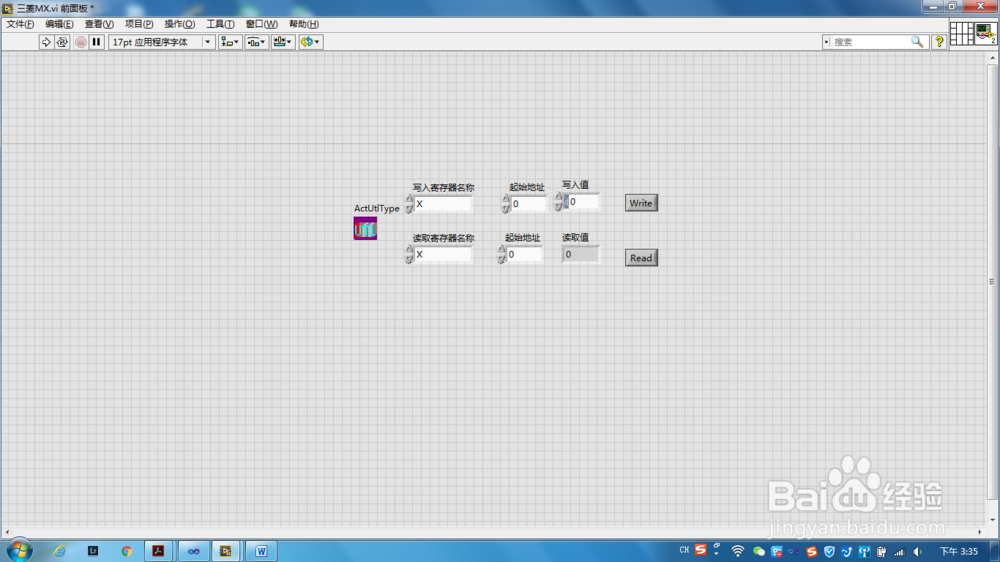

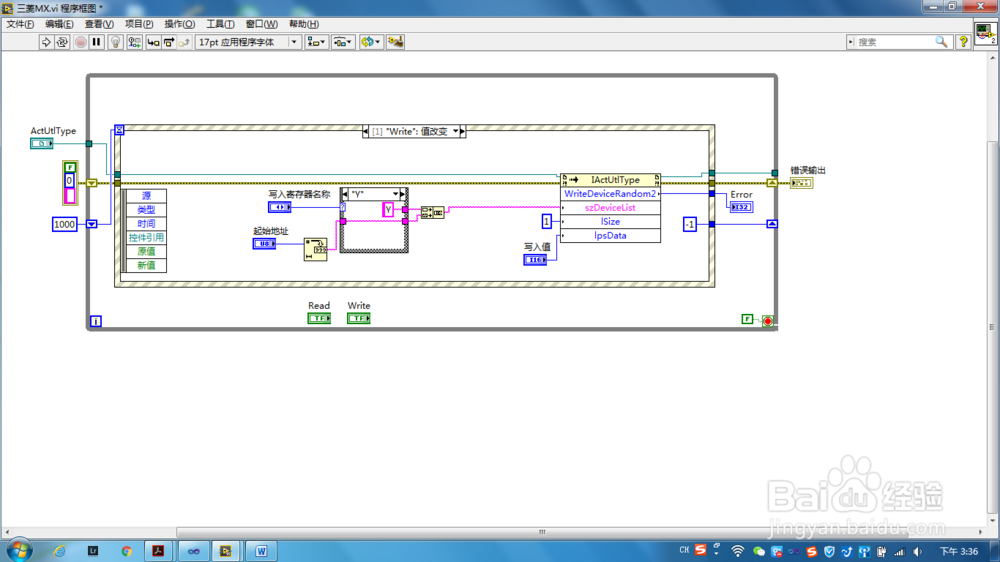

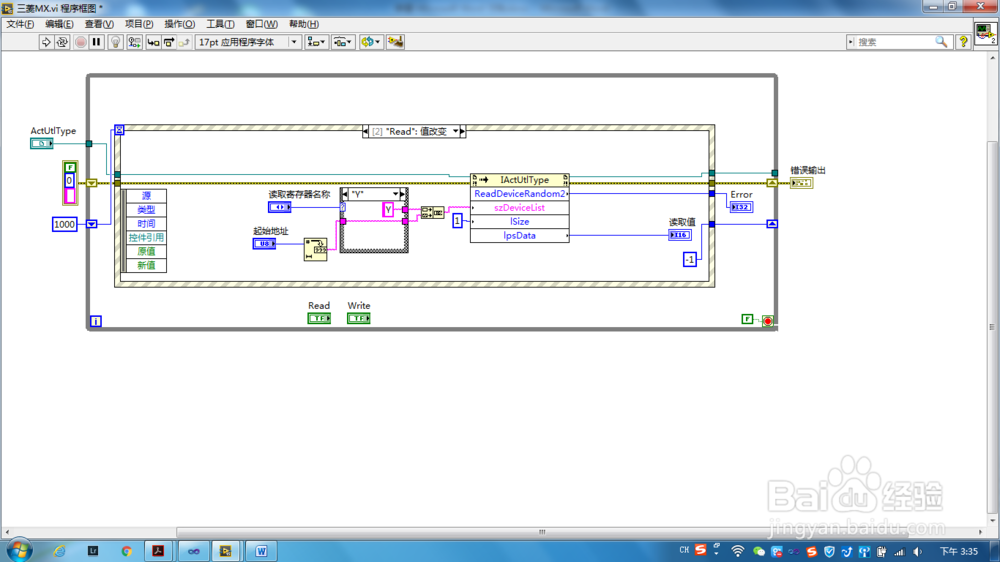

通过属性节点和调用节点实现LabVIEW对三菱PLC的寄存器访问程序框图：1）事件结构中超时分支中通过属性节点ActLogicalStationNumber设置为1（如步骤2-2中所设），设置好StationNumber后，通过调用节点Open打开；2）对PLC寄存器读读，采用调用节点ReadDeviceRandom2,其中szDeviceList是寄存器地址如Y0，Isize设置为1，IpsData即为读取寄存器的值；3）PLC寄存器读写，采用调用节点WriteDeviceRandom2,其中szDeviceList是寄存器地址如Y0，Isize设置为1，IpsData即为写入寄存器的值；4）LabVIEW通过枚举，条件结构，事件结构切换操作；

效果1/1

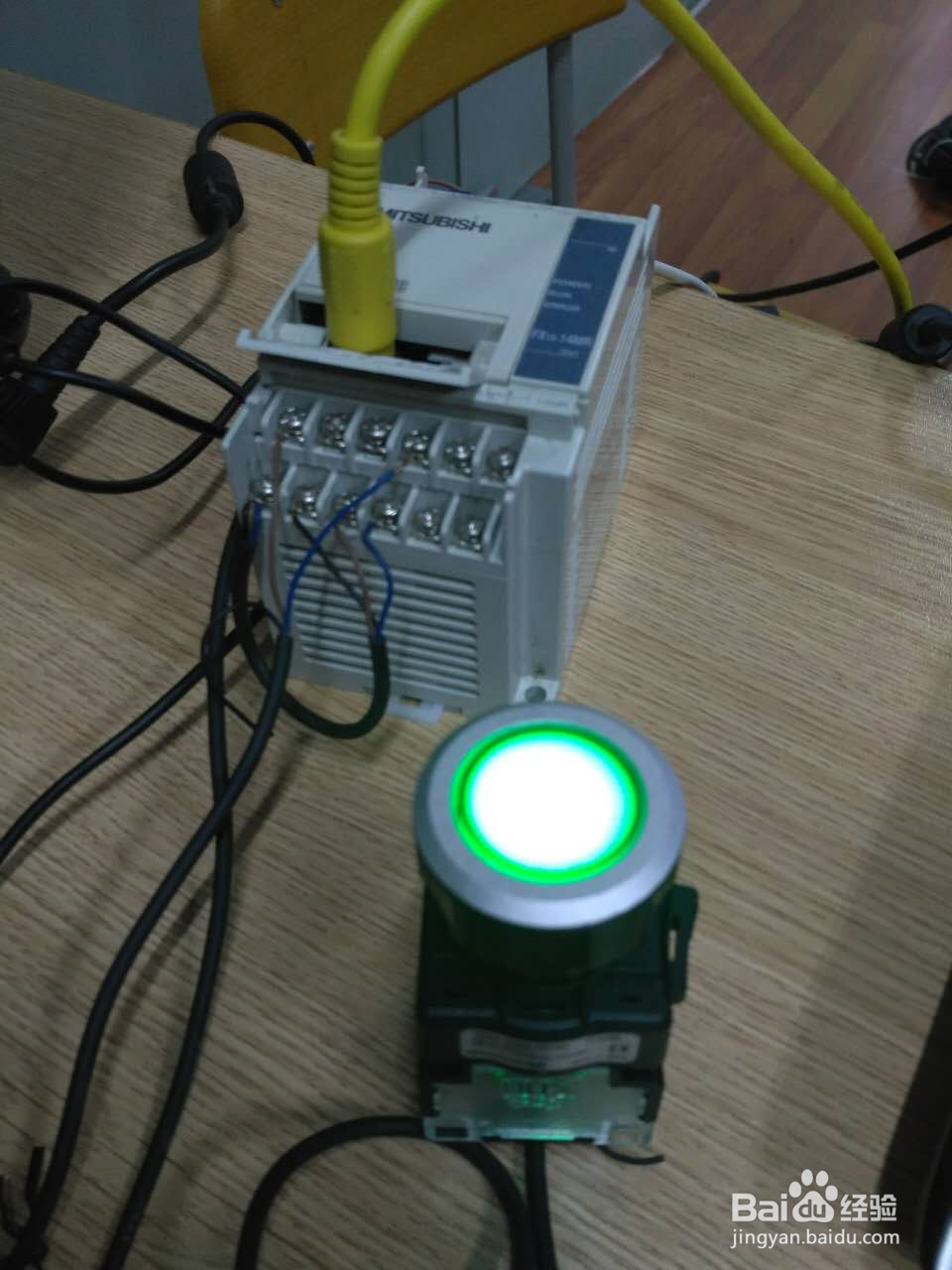

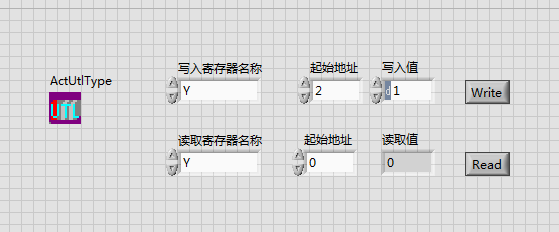

将LED等接到PLC的Y2接线端，并在LabVIEW前面板选择设置：写入寄存器名称为Y，其实地址为2，写入值为1，然后点击Write，灯即可亮起。

注意事项

LabVIEW和MX Component软件版本需符合电脑操作系统版本和位数要求；

其他参数可以根据自己需要进行适当调整；
