教你如何运用solidworks绘制波形垫圈，主要运用“曲面扫描，3D样条曲线”等命令。方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

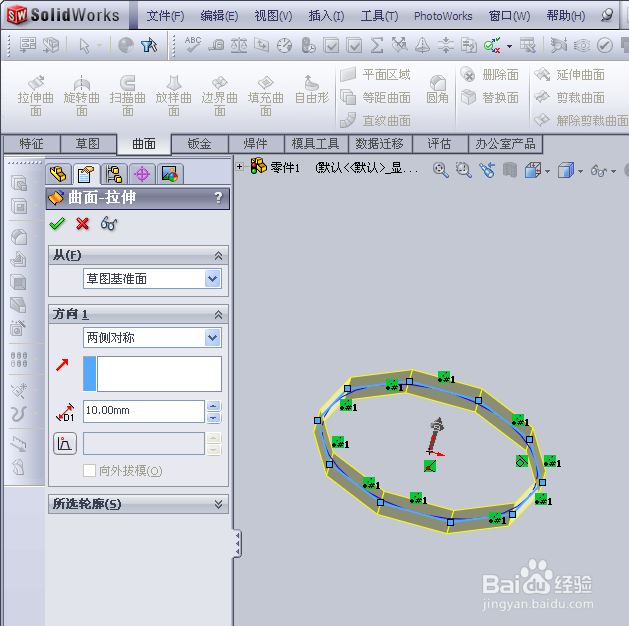

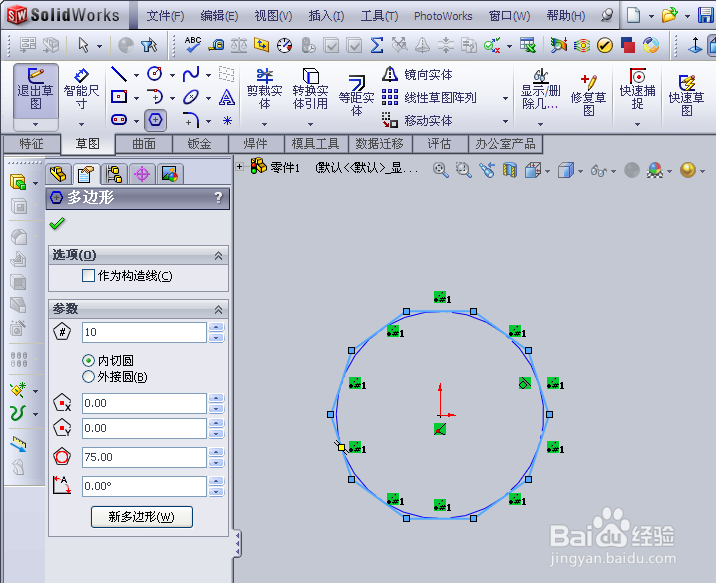

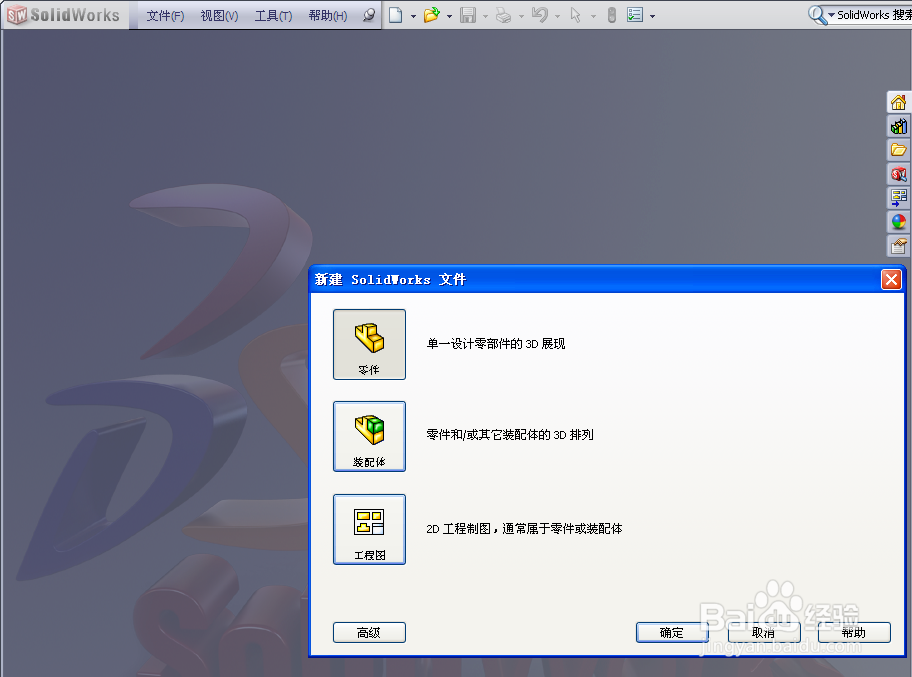

新建一个零件图，打开前视基准面，绘制一个正多边形，边数为10，内切圆半径为75mm，然后点击曲面工具栏中的曲面拉伸，方向上选择两侧对称，深度设置为10mm，最后单击确定，退出草图（正多边形的大小与边数可以自定义）。

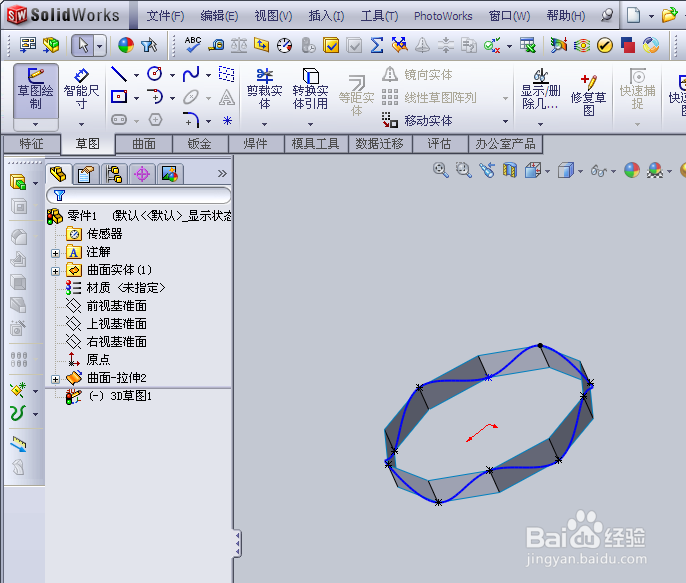

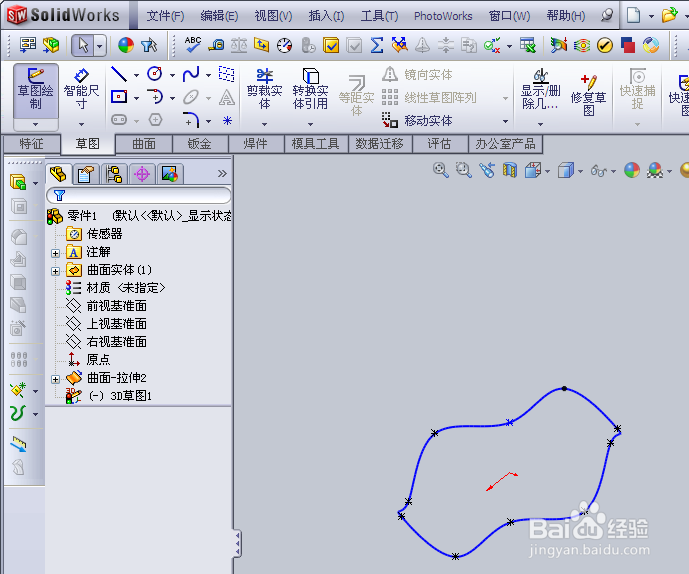

2/6单击草图绘制下的3D草图绘制，选择样条曲线，沿着正多边形顶点依次连接，如图所示；隐藏设计树中的曲面拉伸，波形垫圈外形基本成型，单击3D草图退出。

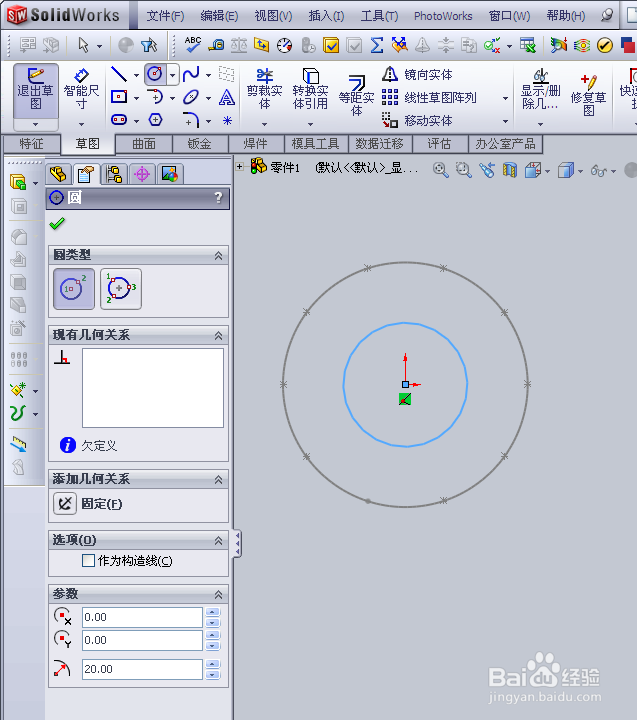

3/6选择前视基准面，画一个半径为20mm的圆，退出草图。（该圆为波形垫圈的内径）

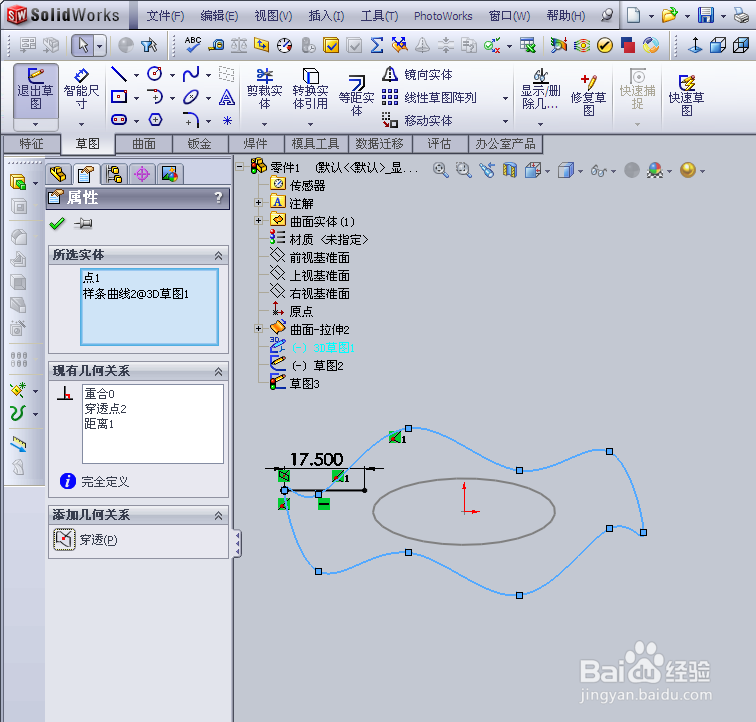

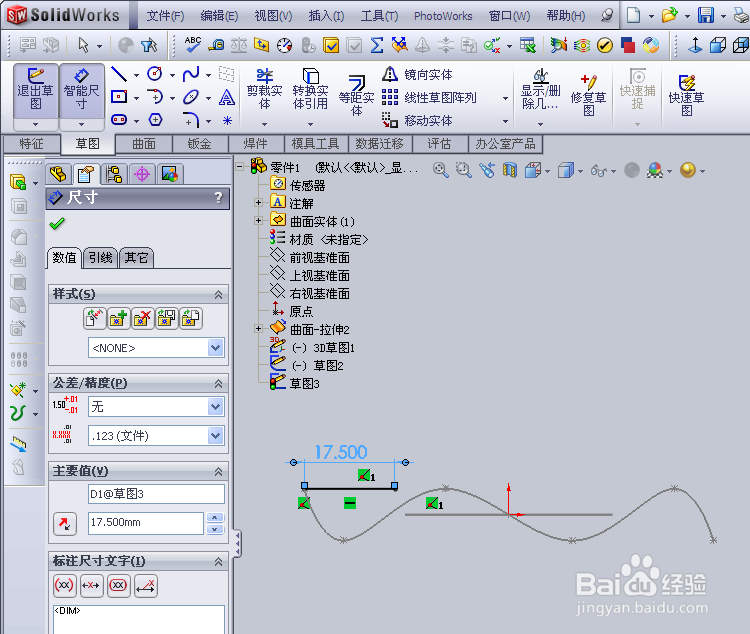

4/6选择上视基准面，绘制一条直线，长度为17.5mm；添加几何关系，选择直线的一端点与样条曲线，添加穿透关系，点击确定，最后退出草图。

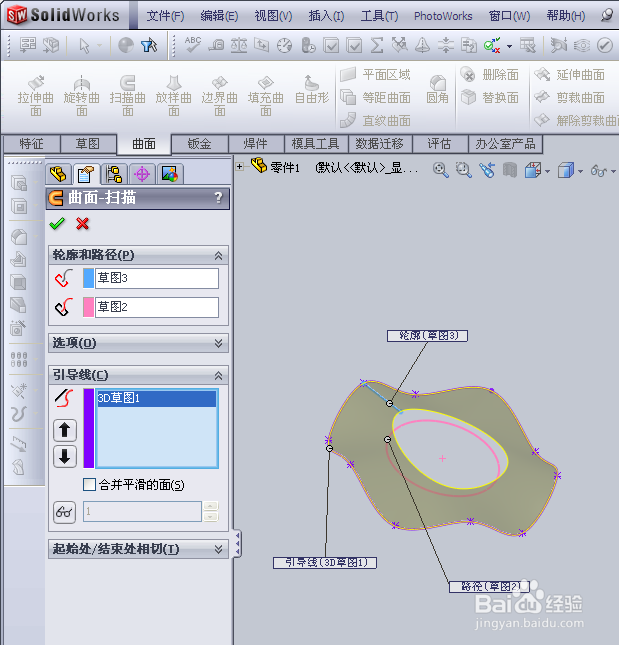

5/6选择曲面工具栏里的扫面曲面，轮廓选择刚才画得直线，路径选择半径为20的圆，引导线选择样条曲线，最后确定。注：引导线下“合并平滑的面”的勾去掉。

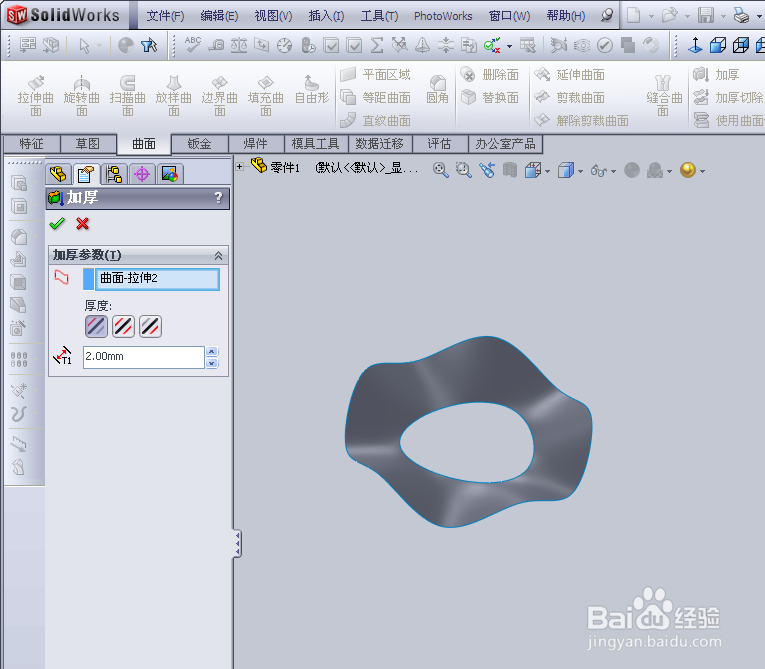

6/6还可以在曲面工具栏里选择加厚，加厚方式为加厚侧边1，厚度为2mm,点击确定，波形垫圈就基本完成了。
注意事项如果有什么不明白的地方，可以在下方评论处留言，看到即回！
如果有幸对你有帮助，请你点个赞，谢谢！
