如下图所示，

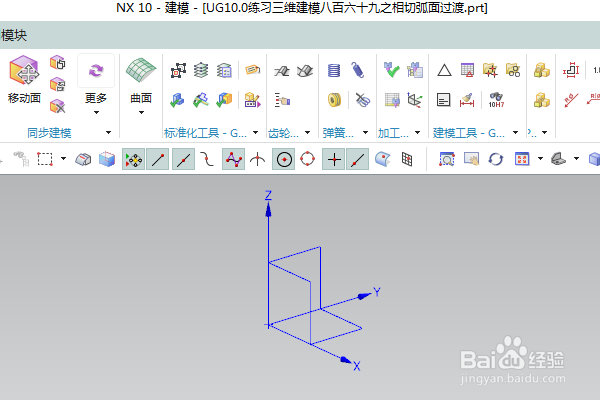

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模八百六十九之相切弧面过渡

如下所示，

执行【旋转——XZ平面】，直接进入草图，

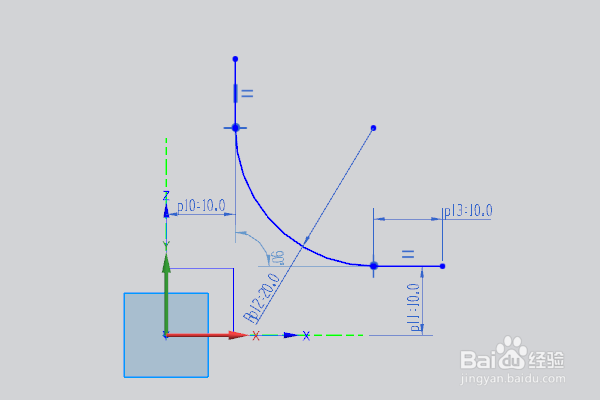

激活轮廓命令，画出下图所示的线段，添加几何约束，相等，相切，

双击修改尺寸：长10，距离轴10，半径R20，点击完成，退出草图。

如下所示，

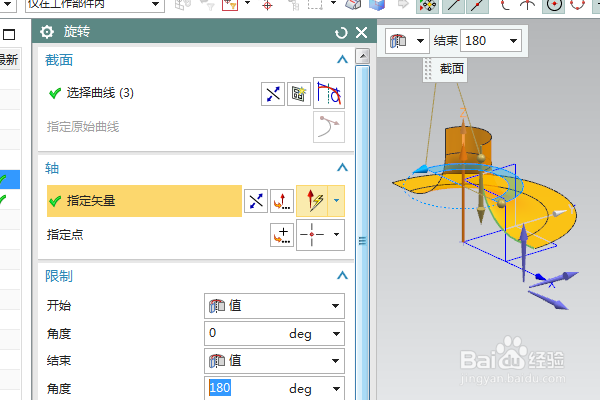

指定Z轴为旋转轴，设置旋转角度为180，点击确定。

如下所示，

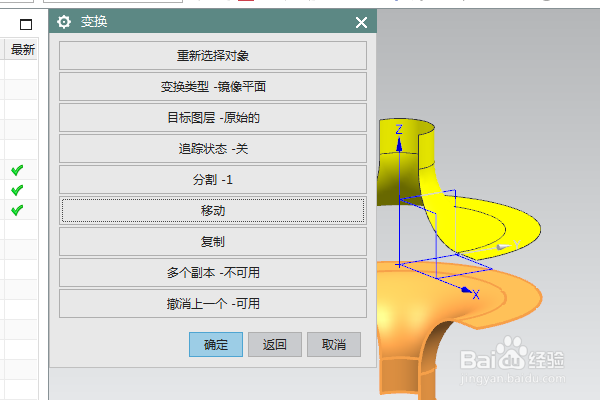

执行【菜单——编辑——变换】，

选择旋转片体，选择“一平面镜像”，选择XY平面，点击“复制”。

如下所示，

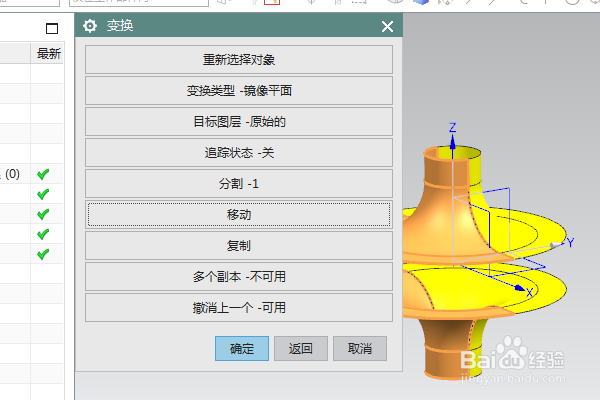

重复上一步操作，这次以XZ平面镜像，

如下所示，

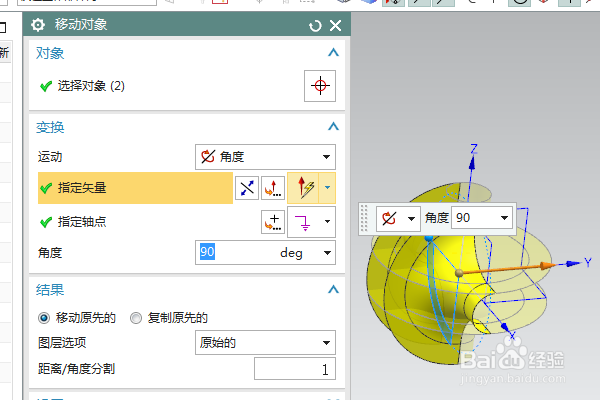

执行【菜单——编辑——移动对象】，选中XZ平面坐标的两个曲面，选择运动方式为角度，点击矢量Y轴，设置角度90，点击确定

如下所示，

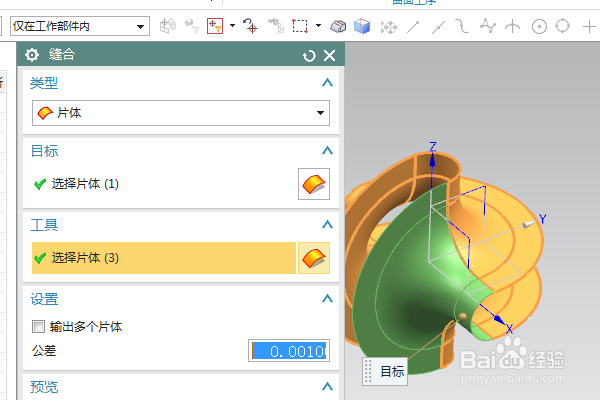

在曲面工具栏中点击“缝合”，选中所有的片体，点击确定。

如下所示，

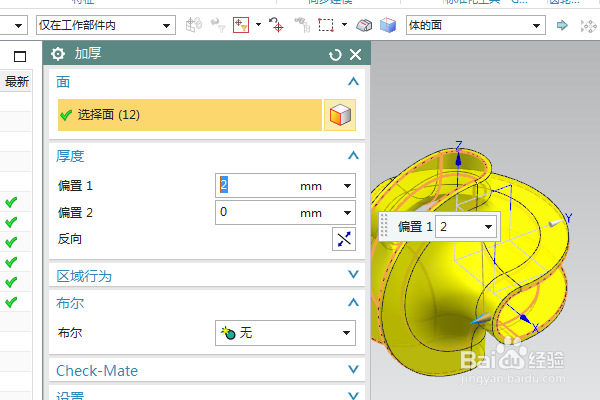

执行【主页——更多——加厚】，选择缝合的片体，设置偏置为2，点击确定。

如下所示，

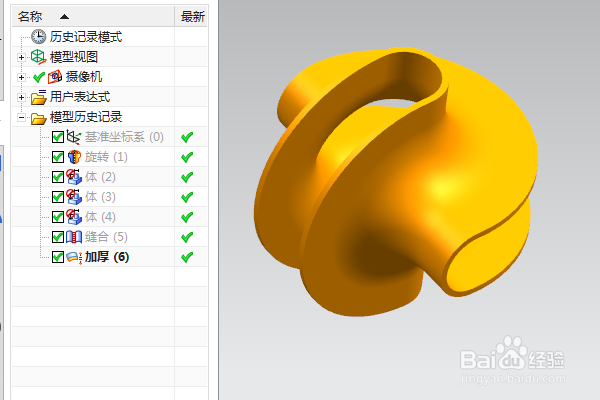

隐藏所有的片体和基准坐标系，显示设置为着色，

至此，

这个三维实体就建模完成，

本次练习结束。
