如下图示，

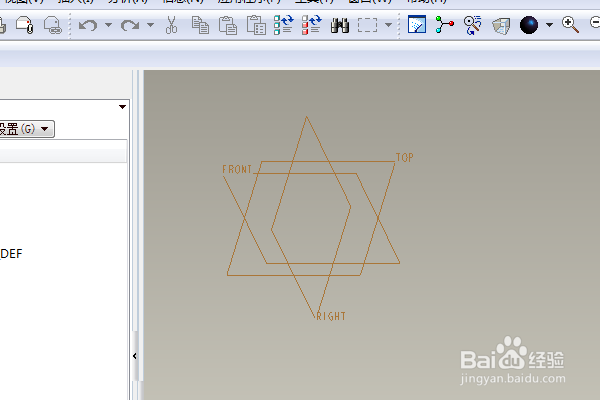

打开Proe软件，新建一缺省的实体零件

如下所示，

执行【插入——扫描——伸出项】，

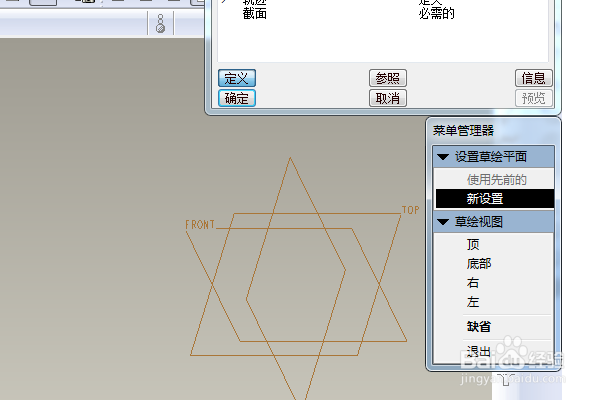

在右边的菜单管理器点击“草绘轨迹”，

点击基准坐标系中的front面，

菜单管理器点击“正向——缺省”，然后就进入草绘

如下所示，

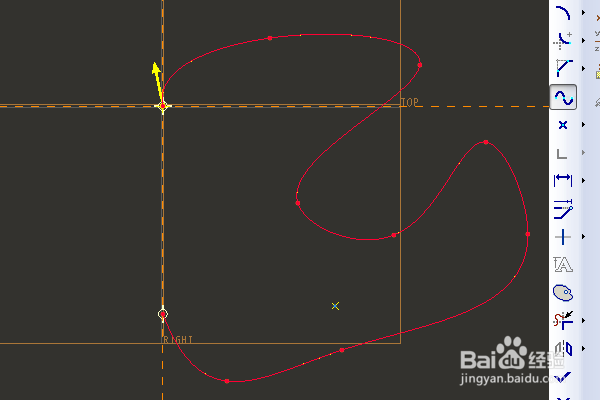

激活样条曲线，以原点为起点，随意画一个样条曲线，

点击√。完成轨迹的绘制，转入下一步。

如下所示，

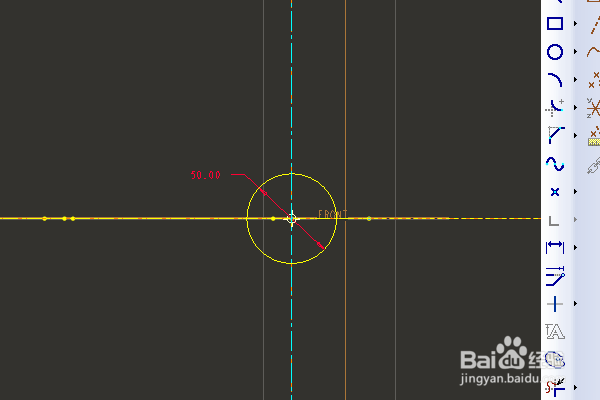

激活圆命令，以原点为圆心画一个圆，双击修改直径为50，

点击√，完成并退出草绘环境。

如下所示，

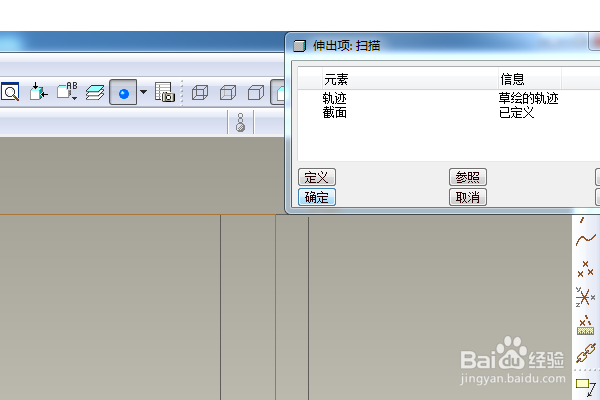

右上角的对话框点击确定，

完成样条状柱体的创建，

如下所示，

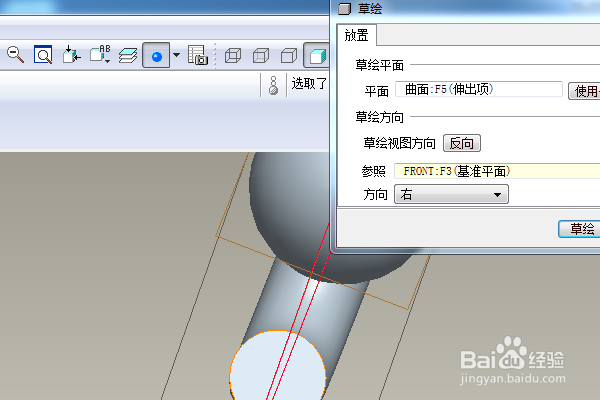

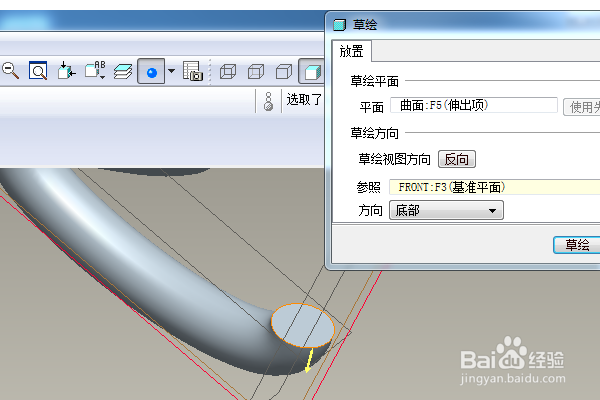

执行【旋转——位置——定义——实体平面——草绘】，直接进入草绘。

如下所示，

激活投影命令，将圆形轮廓投影出来，再删除，留下参考线，

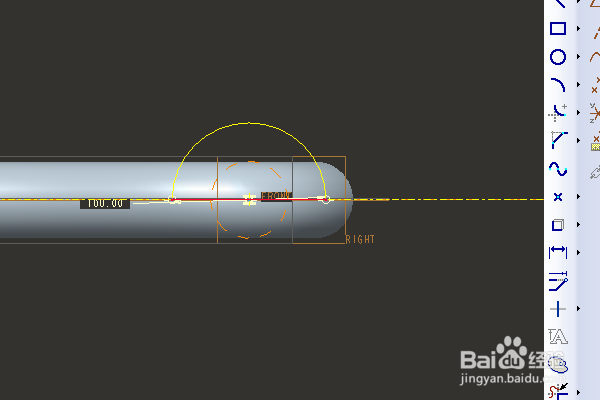

激活中心线命令，点击参考圆的圆心点，画一个水平中心线，

激活圆命令，海篇以参考圆的圆心点为圆心画一个圆，双击修改直径为100，

激活删除段命令，删除中心线下方的圆弧，然后激活直线，连接圆弧的左右端点，

点击√，完成并退出草绘。

如下所示，

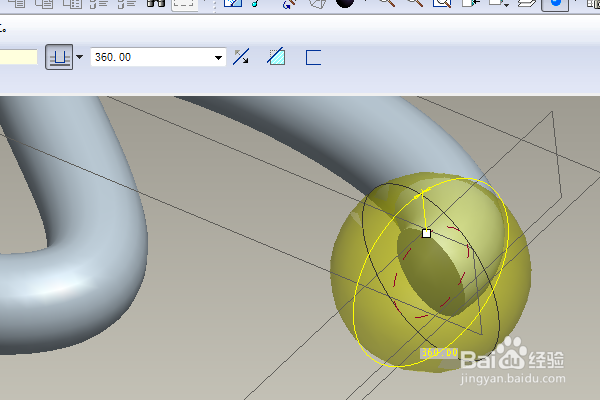

回车，完成并结束本次旋转操作。

如下所示，

执行【旋转——位置——定义——另一端实体平面——草绘】，直接进入草绘。

如下所示，

激活投影命令，将圆形轮廓投影出来，再删除，留下参考线，

激活中心线命令，点击参考圆的圆心点，画一个水平中心线，

激活圆命令，常岔以参考圆的圆心点为圆心画一个圆，双击修改直径为100，

激活删除段命令，删除中心线下方的圆弧，然后激活直线，连接圆弧的左右端点，

点击√，完成并退出草绘。

如下所示，

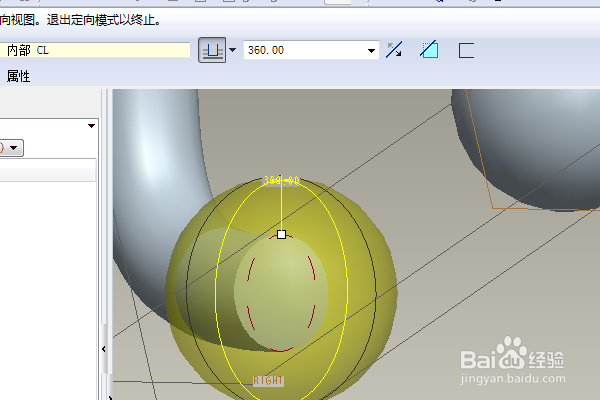

回车，完成并结束本次旋转操作。

如下所示，

隐藏所有的基准，

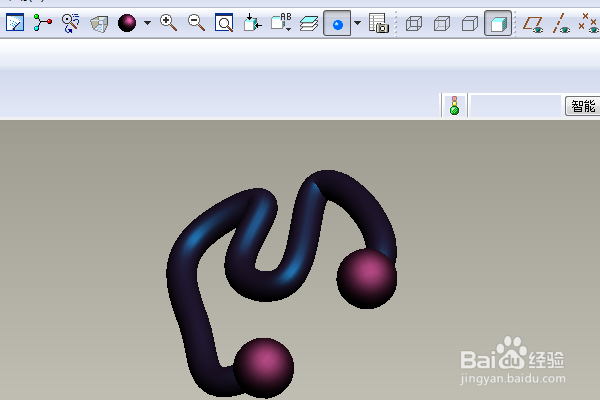

先给整个零件指定深蓝色，

然后单独给两个球面没王低指定暗红色，

至此，

整个零件就创建完成，

本次训练结束。
