Sketchup作为一个模型制作软件，我们制作一个建筑模型之后，往往可以使用Sketchup直接导出一个立面图片，同时Sketchup也可以绘制剖面。下面，我们就来看看Sketchup怎么做建筑剖面。工具/原料moreSketchup建筑模型方法/步骤1/7分步阅读

首先，我们开启Sketchup，将我们需要绘制建筑剖面的建筑体块进行开启导入，在Sketchup的绘图区域显示我们的模型。

2/7

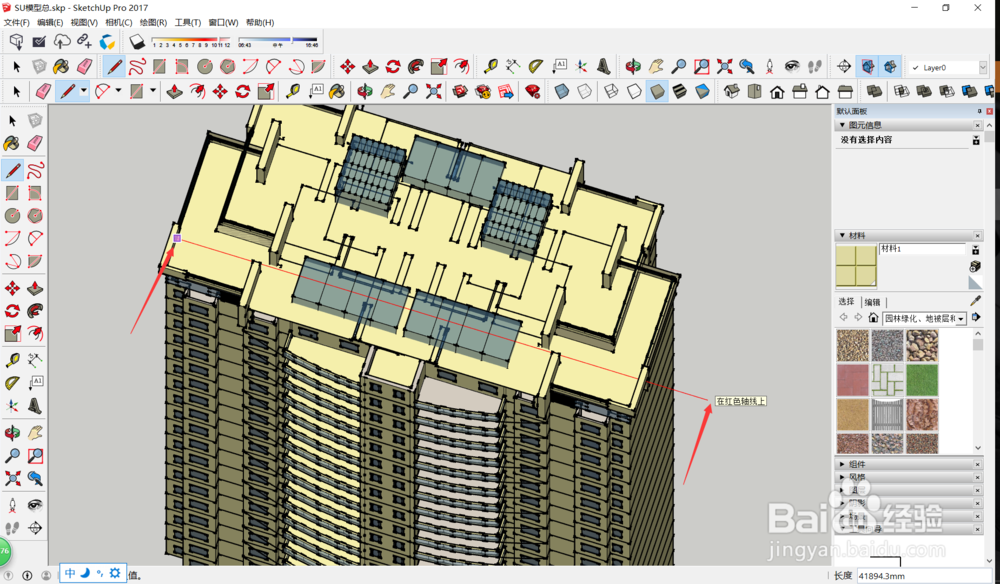

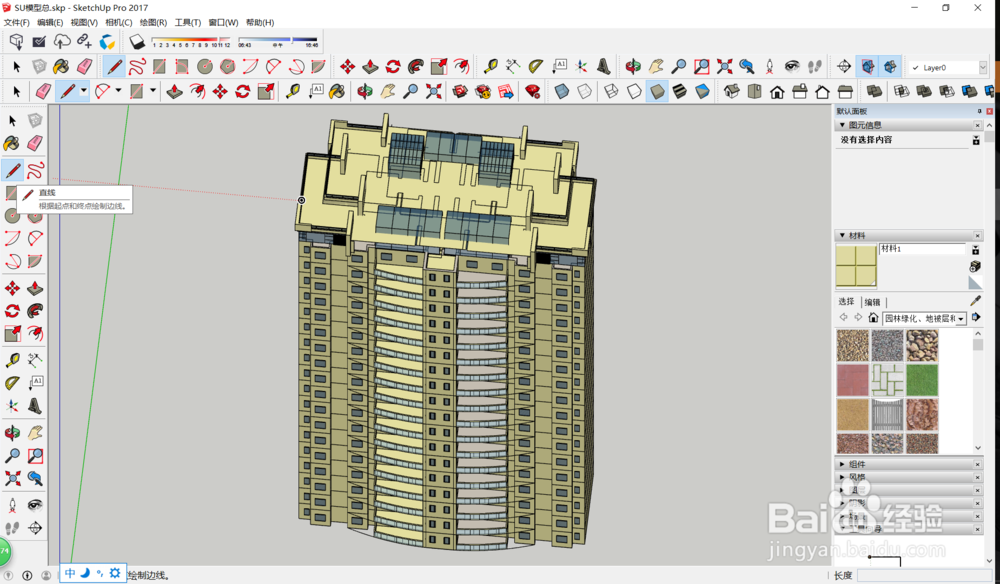

我们在SU左侧的工具栏中选择铅笔工具，使用铅笔工具在进行剖切的位置绘制一条辅助线，辅助线可以帮助我们更加精确的绘制剖面位置。

3/7

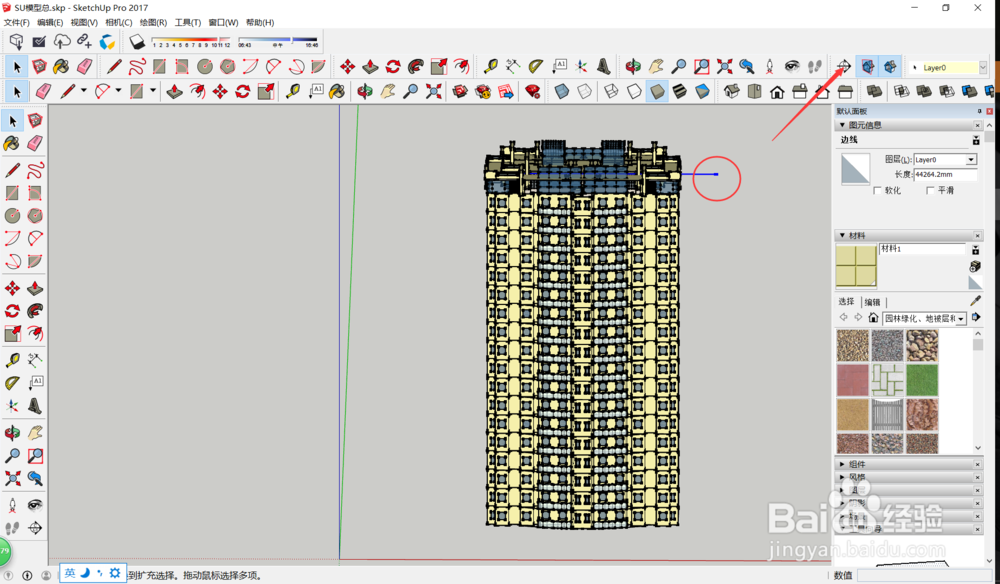

然后，我们调整模型视角，调整到合适的位置，刚好可以看到辅助线延伸出来的一个线条，在SU工具栏中找到剖面绘制工具。

4/7

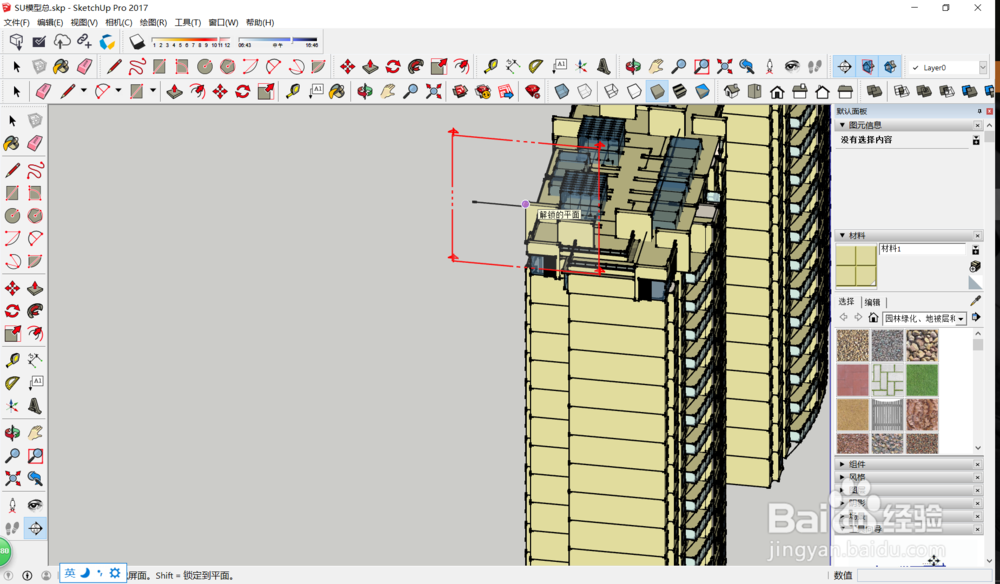

我们选中剖面绘制工具之后，我们将鼠标移动到辅助线上，可以看到系统自动出现了一个剖切框，剖切框的颜色对应轴线的颜色。

5/7

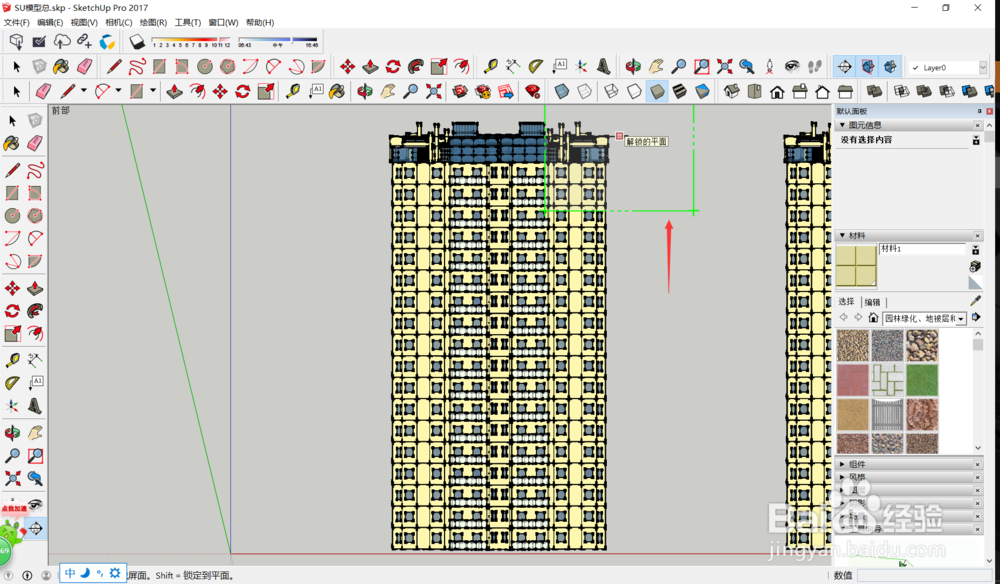

剖切框和某一个轴线平行的时候，就会显示出对应的颜色，从而方便我们进行剖切确方向的确定，调整模型视角即可调整剖切框的方位。

6/7

倾斜的视角很容易让剖切框难以控制，因此我们最好将模型调整为正对我们的视角，剖切框正确后，我们单击鼠标，即可确定进行剖切，建筑的一部分会被隐藏。

7/7

可以看到进行剖切之后，建筑内部的细节就会出现，我们剖切的位置就是变成我们观察的位置，这样我们就完成了SU剖面的绘制，可以将剖面图导出使用。

注意事项

SU剖面绘制为模型处理。
